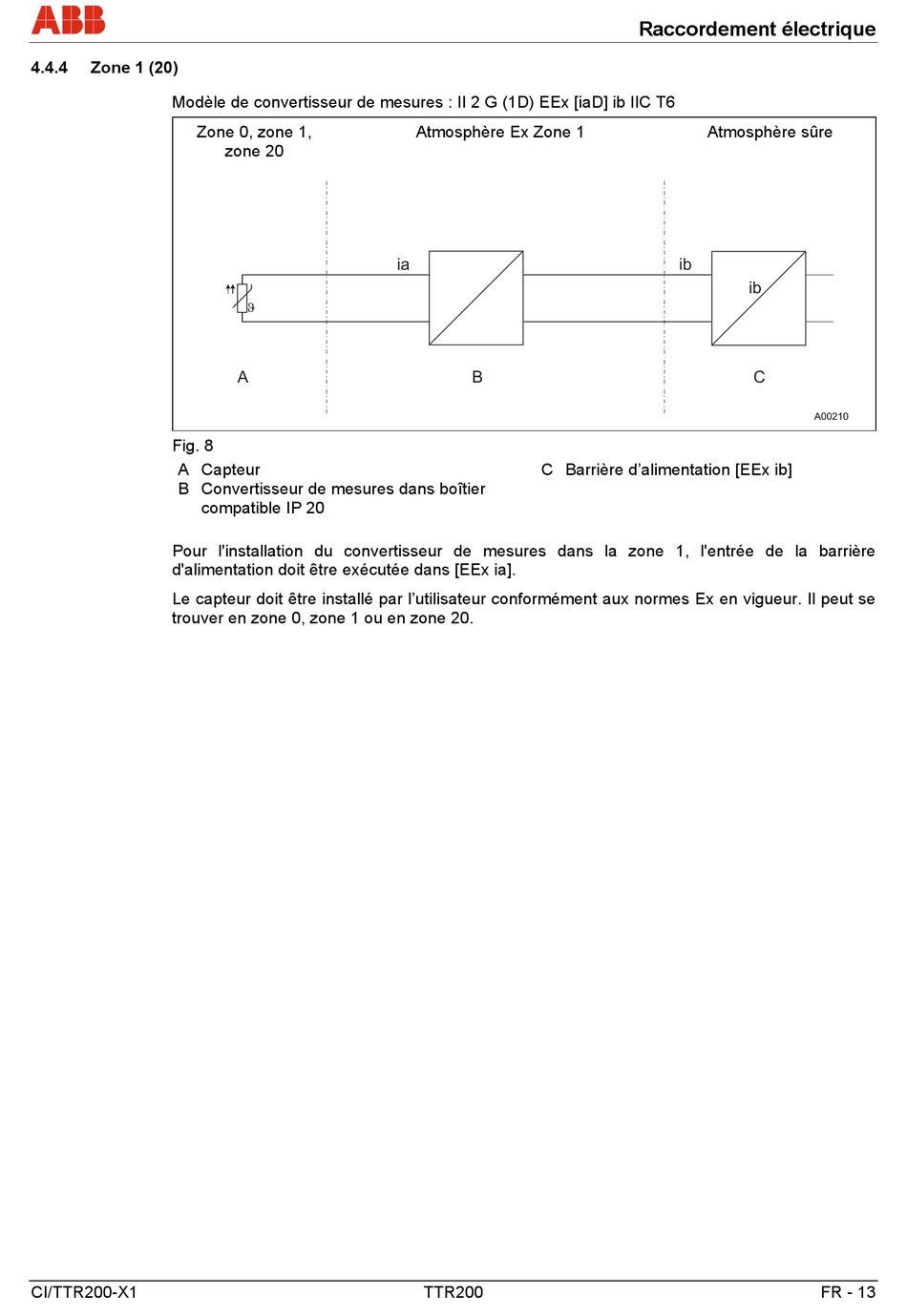

4.4.4

Zone 1 (20)

Modèle de convertisseur de mesures : II 2 G (1D) EEx [iaD] ib IIC T6
Zone 0, zone 1,
Fig. 8
A Capteur
B Convertisseur de mesures dans boîtier
compatible IP 20
Pour l'installation du convertisseur de mesures dans la zone 1, l'entrée de la barrière
d'alimentation doit être exécutée dans [EEx ia].
Le capteur doit être installé par l'utilisateur conformément aux normes Ex en vigueur. Il peut se
trouver en zone 0, zone 1 ou en zone 20.
CI/TTR200-X1
zone 20
J
A
Atmosphère Ex Zone 1
ia
B
C Barrière d'alimentation [EEx ib]
TTR200
Raccordement électrique
Atmosphère sûre
ib
ib
C
A00210
FR - 13
