4.1

Johdinmateriaali

• Esisyöttöjännitteen johtoa varten täytyy käyttää vakio-johdinmateriaalia.
• Maksimaalinen liitettävissä oleva piuhan läpimitta on 2,5 mm
Huomautus – Rakenneosien vaurioituminen!
Jäykkien johdinmateriaalien käyttö voi johtaa johdinkatkokseen.
Liitäntäjohdon täytyy olla joustava.
Pos: 11.5 /==== Leeres Modul mit einer Absatzmarke, IM, 1-spaltig ==== @ 14\mod_1194422545687_0.doc @ 136757
Pos: 11.6 /Überschriften/1.1/1-spaltig/A - C/Anschlussbelegung @ 16\mod_1199260233671_16834.doc @ 146864
4.2 Liitäntävaraus
Pos: 11.7 /Überschriften/1.1.1/1-spaltig/Versorgungs- / Sensoranschluss @ 16\mod_1199260387640_16834.doc @ 146887
4.2.1 Energiansyöttö-/anturiliitäntä
Pos: 11.8 /Elektrischer Anschluss/Temperatur/TTR200/Anschlussplan (BA) @ 18\mod_1203682458036_16834.doc @ 164672

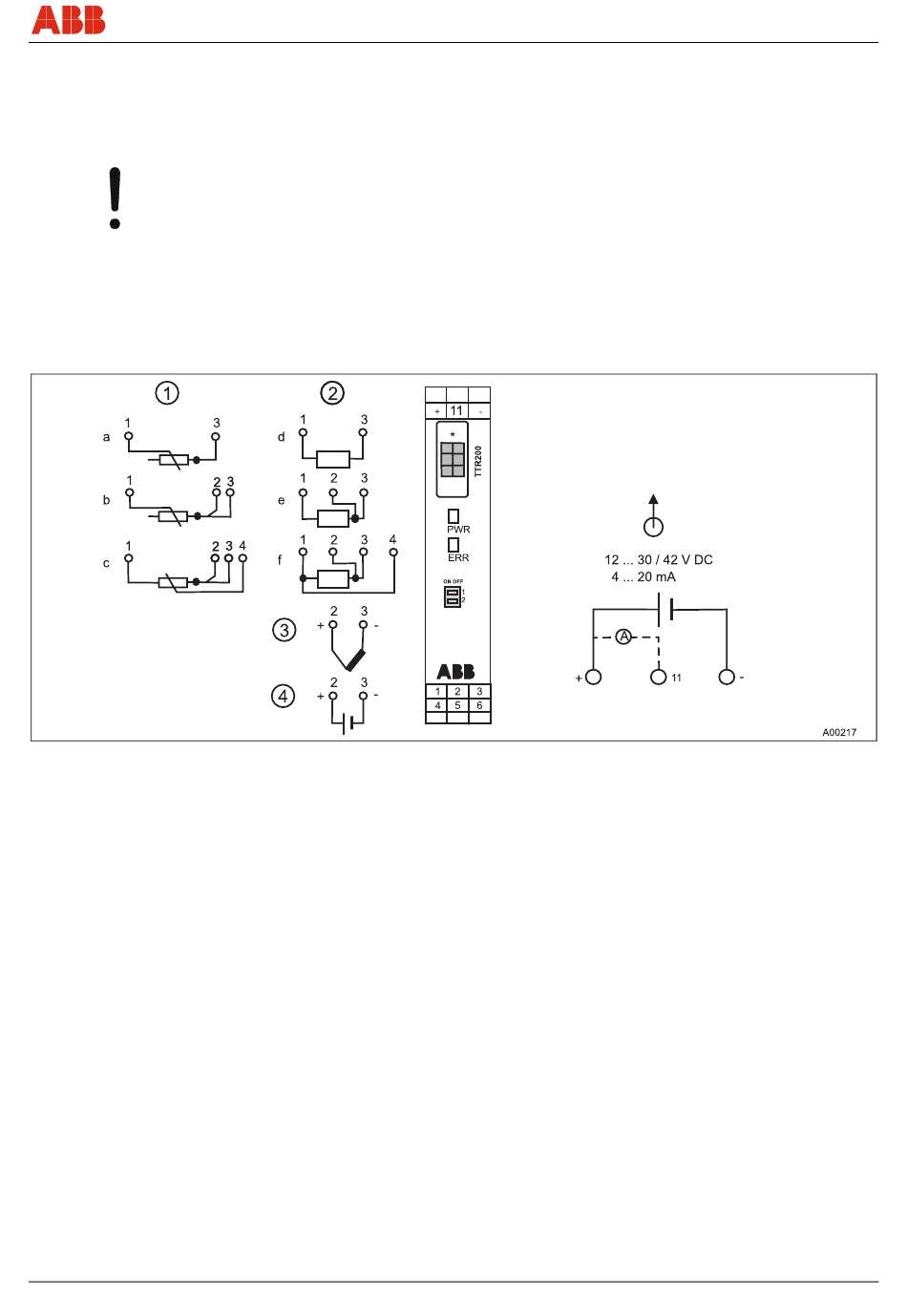

Kuva 2: *(suunniteltu paikallinen konfiguraatioliitäntä / ilman toimintoa)
1 Potentiometri: 0 ... 500 Ω tai 0 ... 5000 Ω
a Potentiometri, 2-johdinkytkentä
b Potentiometri, 3-johdinkytkentä
c Potentiometri, 4-johdinkytkentä
2 RTD-vastusanturit (esim. Pt100)
d RTD, 2-johdinkytkentä
e RTD, 3-johdinkytkentä
f RTD, 4-johdinkytkentä
Pos: 11.9 /Elektrischer Anschluss/Temperatur/TTR200/Anmerkung zu Anschlussplan (CI) @ 18\mod_1205828231074_16834.doc @ 171026
Huomautus
Liitin 11: 4 ... 20 mA -lähtövirran mittaus ilman sähkösilmukan avausta/katkaisua.
• PWR / vihreä LED: Syöttöjännitteen näyttö
• ERR / punainen LED: Anturin, anturijohdon ja laitevirheen signalisointi
• DIP-kytkin 1: on -> laitteiston kirjoitussuoja aktivoitu
• DIP-kytkin 2: ei toimintoa
Pos: 11.10 /======= Seitenumbruch ======== @ 0\mod_1126532365768_16834.doc @ 17960
CI/TTR200-X1
3 Lämpöelementti
Anturin tyypistä riippuen voidaan liittää erilaisia johtomateriaaleja.
Asennetun sisäisen vertauskohdan johdosta voidaan lämpötasausjohdot
liittää suoraan.
4 Jännitemittaus
TTR200
Sähköliitäntä
2
.
FI - 7
