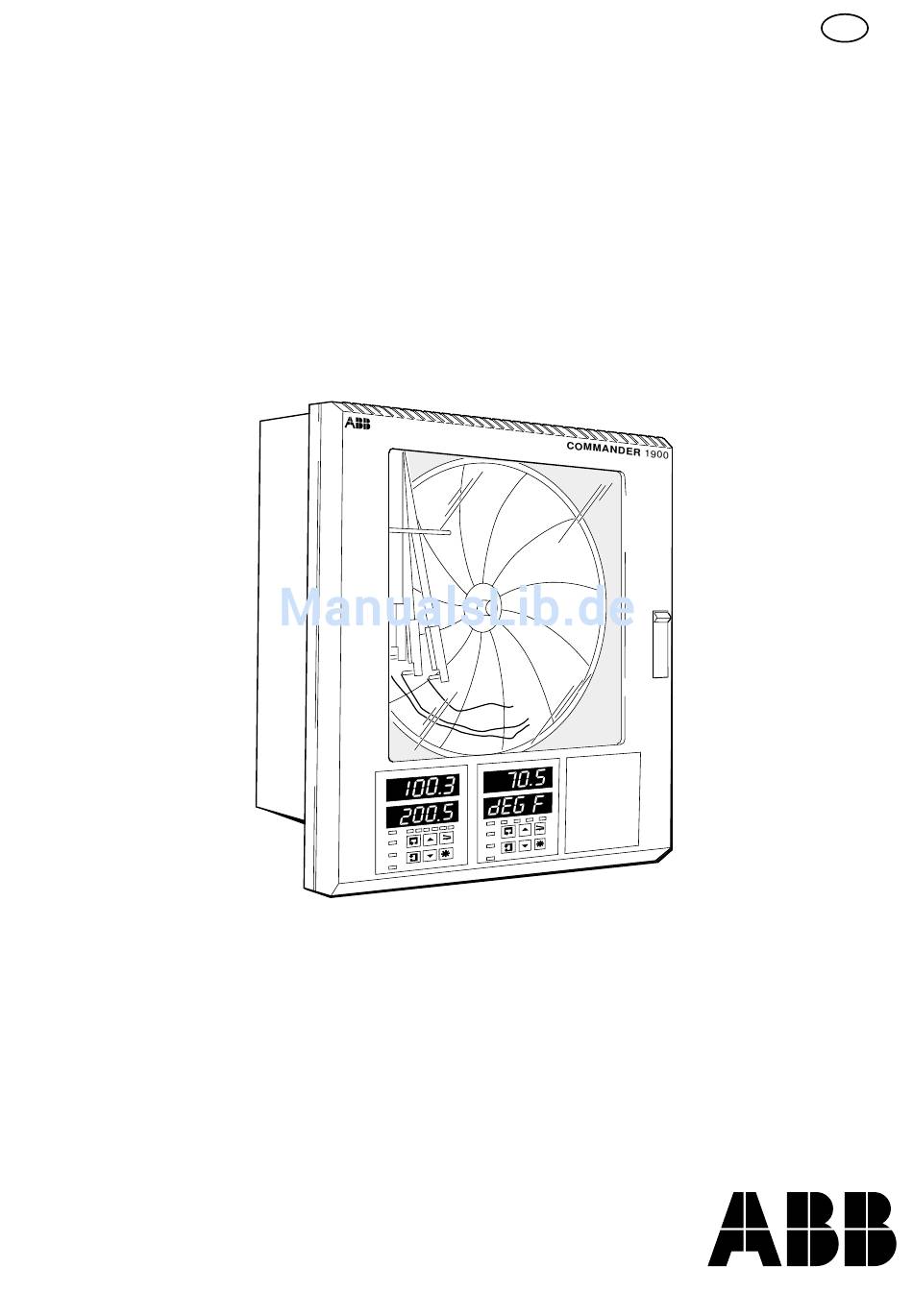

- Seite 1 Programmierhandbuch COMMANDER 1900 Series Kreisblattschreiber Schreiberausführung...
-
Seite 2: Das Unternehmen
ABB AUTOMATION Das Unternehmen BS EN ISO 9001 ABB Automation ist ein auf dem Weltmarkt bekanntes und gut eingeführtes Unternehmen für die Entwicklung und Fertigung von meß- und regeltechnischen Ausrüstungen industrieller St. Neots, Großbritannien Prozesse, wie Durchflußmessungen, Analysen von Gasen und Flüssigkeiten und anderer für Bescheinigung Nr. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1 EINFÜHRUNG Kapitel Seite Abb. 1.1 zeigt die Dokumentation für die COMMANDER Serie 1900. Jedem Gerät liegt eine mit Datenblatt Standardanleitung EINFÜHRUNG ............. 1 bei. Die mitgelieferten sind abhängig Ergänzungsanleitungen vom jeweiligen Gerätetyp. ALLGEMEINE PROGRAMMIERUNG ......2 Vorbereitung für die Änderung der Parameter.. 2 Sicherheitssystem .......... -
Seite 4: Allgemeine Programmierung
Elektrische Betriebsbereiche Programmierung aller Kanäle erfolgt über • Einheitenbereiche Bedieneinheit 1 – siehe Abb. 3.1. • Fehlerfindung • Digitalfilterung Bei der Änderung des Eingangstyps muss möglicherweise auch die Eingangsbrücken-Wahl entsprechend geändert Einstellen der Stiftbereiche ........8 werden – siehe Kapitel 5, ANSCHLÜSSE &... - Seite 5 3 GRUND-KONFIGURATIONSLEVEL…...
-
Seite 6: Einstellen Der Eingänge
…3 GRUND-KONFIGURATIONSLEVEL 3.1 Einstellen der Eingänge (Prozessvariable) Informationen. • Universaleingänge – mV, mA, V, THC (Thermoelement), RTD (Widerstandsthermometer) und Widerstand. • Interne kalte Vergleichsstellenkompensation. • Linearisierung – von Temperatursensoren, für nichtlinearisierende Transmitter oder einen beliebigen elektrischen Eingang. • Programmierbare Fehlerlevel und -aktionen. •... - Seite 7 3 GRUND-KONFIGURATIONSLEVEL… …3.1 Einstellen der Eingänge (Prozessvariable) SEt UP Überschrift – Einstellen der Eingänge (Prozessvariable) INPUt Um zur zu wechseln, Taste drücken. Seite zum Einstellen der Stiftbereiche Kanalauswahl SELECt Zu programmierenden Kanal auswählen: PV–4 PV–3 PV-1 – Kanal 1 PV-2 –...
- Seite 8 …3 GRUND-KONFIGURATIONSLEVEL …3.1 Einstellen der Eingänge (Prozessvariable) Eingangsbereich hoch rNG–HI Erforderliche maximale elektrische Eingangsgrösse einstellen (in elektrischen Einheiten). 20. 0 Hinweis. Der eingestellt Wert muss innerhalb der Grenzwerte aus untenstehender Tabelle liegen. Eingangstyp i t ( oder l l i tCPL l l i Eingangsbereich niedrig...
- Seite 9 3 GRUND-KONFIGURATIONSLEVEL… …3.1 Einstellen der Eingänge (Prozessvariable) Dezimalpunkt dECPt Dezimalpunktposition für die oberen die unteren Grenzwerte des Einheitenbereichs 1000 einstellen. Einheitenbereich niedrig ENG–LO Erforderlichen minimalen Einheitenbereich (Display-Bereich) einstellen. Hinweis. Der eingestellte Wert muss innerhalb der Grenzwerte für Einheitenbereich hoch aus den gegenüberliegenden Tabellen liegen. Regelaktion bei Sensorbruch bSPd Bei einem Fehler des Eingangs und/oder bei Überschreiten des...
-
Seite 10: Einstellen Der Stiftbereiche/Ereignisquelle
…3 GRUND-KONFIGURATIONSLEVEL 3.2 Einstellen der Stiftbereiche/Ereignisquelle Informationen. • Trend-Stift – Verfügen über einen unabhängigen Diagrammbereich, in dem ein ausgewählter Teil des Einheitenbereichs (Display-Bereichs) für die extra Auflösung des Diagramms verwendet werden kann. • Drei-Positions-Ereignisstift-Funktion – Kann durch Digitaleingänge, Alarme, die Ergebnisse logischer Gleichungen und Echtzeitereignisse angetrieben werden (wenn die Timer-Option eingebaut wurde). -
Seite 11: Einstellungen Bezüglich Des Diagrammpapiers
3 GRUND-KONFIGURATIONSLEVEL… 3.3 Einstellungen bezüglich des Diagrammpapiers Informationen. • Programmierbare Diagrammlaufdauer – Der Wert kann zwischen 1 und 167 Stunden oder 7 und 32 Tagen betragen. • Diagrammpapier-Stop-Funktion – Das Diagramm kann von einem Alarm, einem Digitaleingang, einem Ergebnis der logischen Gleichung oder einem Echtzeitereignis (bei integrierter Timer-Option) gestoppt werden. -
Seite 12: Alarmeinstellung
• Zeithysterese – Ermöglicht die verzögerte Auslösung von Alarmen. Hysterese Schaltpunkt Hysterese Prozeßvariable Alarm Ein Prozess hoch Alarm Aus Alarm Ein Prozess niedrig Alarm Aus Abb. 3.3 Hoch-/Tief-Prozess mit Hysterese Alarmschaltpu Ausgang Alarm Ein Alarm Aus Zeit in Sekunden Zähler Zählerrück- Zähler Abgelaufene Zählerrück- gestartet setzung... - Seite 13 Die abgebildeten Beispiele gelten für einen Schaltwert von 10 % pro Stunde bei einem PV-Einheitenbereich von 0,0 bis 100,0. 1800 T = 10,81 + T = 382 Sekunden Abb. 3.5 Langsame Alarmrate mit Hysterese Die maximale Zeit (T) in Sekunden für die Erkennung einer Alarmbedingung berechnet sich wie folgt: 1800...
- Seite 14 …3 GRUND-KONFIGURATIONSLEVEL …3.4 Alarmeinstellung Überschrift – Alarmeinstellung SEt UP ALArMS Um zur zu wechseln, Taste drücken. Seite zum Einstellen der Relaisausgänge Alarmbestätigungstyp ACKtYP Alarme können bestätigt werden, während sie angezeigt werden. LAtCH Gewünschten Alarmbestätigungstyp auswählen: NOrMAL NONE – Keine Alarmbestätigung. Falls die Alarmursache behoben ist, werden NONE Alarmstatus und -Display automatisch gelöscht.
- Seite 15 3 GRUND-KONFIGURATIONSLEVEL… …3.4 Alarmeinstellung Alarmtyp tYPE Erforderlichen Alarmtyp für den ausgewählten Alarm definieren. S–rAtE F–rAtE HI-PrC – Prozess hoch LO–PrC LO-PrC – Prozess niedrig F-rtE – Schnelle Rate (der Prozessvariablenänderung) HI–PrC S-rtE – Langsame Rate (der Prozessvariablenänderung) – Alarm ausgeschaltet SELECt Schaltlevel trIP...
-
Seite 16: Einstellen Der Relaisausgänge
…3 GRUND-KONFIGURATIONSLEVEL 3.5 Einstellen der Relaisausgänge Informationen. • Relaisausgang – entfällt bei 1901J (nicht erweiterungsfähige Version). • Relais - können durch Alarme, die Ergebnisse logischer Gleichungen, Digitaleingänge, Echtzeitereignisse (Timer-Option) und einen digitalen Ausgangspuls bei erreichtem Zählstand (Summierer-Option) angezogen werden. • Externe Summierzählfunktion – Der externer Zähler kann nur von Modultyp 3 (Modul mit 4 Relais) angetrieben werden, das in den Modulpositionen 4, 5 und 6 eingebaut wurde. - Seite 17 3 GRUND-KONFIGURATIONSLEVEL… …3.5 Einstellen der Relaisausgänge Polarität POLrtY Mit der Polarität kann die Auswirkung des Digitalquellen-Status auf den Relaisstatus wie folgt POStVE umgekehrt werden: NEGtVE t i r t ä v i t v i t v i t v i t v i t v i t SELECt...
-
Seite 18: Einstellungen Des Digitalausgangs
…3 GRUND-KONFIGURATIONSLEVEL 3.6 Einstellungen des Digitalausgangs Informationen. • Diese Seite wird nur dann angezeigt, wenn Digitalausgänge eingebaut sind. • Abhängig von den vorhandenen Modultypen stehen bis zu 24 Digitalausgänge zur Verfügung. • Digitalausgänge – Kann durch Alarme, Ergebnisse logischer Gleichungen, Digitaleingänge, Echtzeitereignisse (Timer- Option) und einen digitalen Ausgangspuls bei erreichtem Zählstand (Summierer-Option) angezogen werden. - Seite 19 3 GRUND-KONFIGURATIONSLEVEL… …3.6 Einstellungen des Digitalausgangs Überschrift – Einstellungen des Digitalausgangs dIGtAL OUtPtS Um zur Seite für das zu wechseln, Taste drücken. Einstellen des Analogausgangs Auswahl des Digitalausgangs SELECt Zu programmierenden Ausgang auswählen – die Einstellungen in diesem Menü beziehen sich OUt 1.
-
Seite 20: Einstellen Des Analogausgangs
…3 GRUND-KONFIGURATIONSLEVEL 3.7 Einstellen des Analogausgangs Informationen. • Analogausgang – entfällt bei 1901J (nicht erweiterungsfähige Version). • Eingebaute Analogausgangsmodule – Kann zur Weiterführung jeder beliebigen Prozessvariablen zugeordnet werden. • Auswählbarer Bereich für Weiterführung – Ermöglicht die Auswahl der maximalen Auflösung für den jeweiligen Bereich. - Seite 21 3 GRUND-KONFIGURATIONSLEVEL… …3.7 Einstellen des Analogausgangs Überschrift – Einstellen des Analogausgangs SEt UP ANALOG Um zur zu wechseln, Taste drücken. Seite für die Digitaleingänge Auswahl des Analogausgangs SELECt Zu programmierenden Analogausgang auswählen. Die Einstellungen in diesem Menü beziehen OP–1 sich auf die Kennummer der eingebauten Module mit Analogausgang. Beispiel –...
-
Seite 22: Digitaleingänge
…3 GRUND-KONFIGURATIONSLEVEL 3.8 Digitaleingänge Informationen. • Digitaleingang – entfällt bei 1901J (nicht erweiterungsfähige Version). • Bis zu 30 Digitaleingänge stehen zur Verfügung – abhängig von den eingebauten Modultypen. • Potentialfreie Kontakte oder TTL-Signale. • Polarität – Legt den logischen Status (normal oder invertiert) für die Modulposition(en) fest. Auswahl des Ausgewählte Logischer... -
Seite 23: Zugangsseite
Freigabe der Sicherheitsfunktion (programmiert in ermöglicht den Zugriff auf die Zugangs-Berechtigungsseite) Konfigurationsebene mit dem korrekten Sicherheitscode. bASIC LEVEL AdVNCd LEVEL Sperrung der Sicherheitsfunktion ermöglicht unberechtigten Zugriff auf Konfigurationsebene. Abb. 3.7 Verwendung des Sicherheitscodes im Bedienermenü Abb. 3.8 Anordnung der Sicherheitsbrücke... -
Seite 24: Diagrammeinstellung
…3 GRUND-KONFIGURATIONSLEVEL 3.10 Diagrammeinstellung Informationen. • Analogeingänge – erfordern keine Rekalibrierung, wenn der Eingangstyp oder -bereich geändert wurde. • Anpassungswerte der Prozessvariablen zurücksetzen – löscht alle zuvor programmierten Offset- und Vollbereichseinstellungen. • System-Offset-Fehler – können mit der Vollbereichs-Offset-Einstellung der Prozessvariablen beseitigt werden. •... - Seite 25 3 GRUND-KONFIGURATIONSLEVEL… …3.10 Diagrammeinstellung Überschrift – Vollbereichseinstellung SCALE AdJUSt Um zum Menü zu wechseln Taste drücken. GRUND-KONFIGURATIONSLEVEL Auswahl von Prozessvariable/Stift SELECt Wählen Sie die Linearitätsprüfung, die Prozessvariable oder den Stift, wie gewünscht: LINCHK LINCHK Die Stifte zeichnen automatisch ein Testmuster, mit dem die Stiftlinearität FILtEr geprüft wird.
- Seite 26 …3 GRUND-KONFIGURATIONSLEVEL …3.10 Diagrammeinstellung SELECt PEN-x Stiftkalibrierung bei 100 % SEtPEN At 100 Setzt den Stift automatisch auf die Vollausschlagsposition des Diagrammpapiers. Mit den Tasten kann der Stift auf 100 % des Diagrammpapiers gesetzt werden. Stiftkalibrierung bei 0 % SEtPEN Setzt den Stift automatisch auf die Nullposition des Diagrammpapiers.
-
Seite 27: Weiterführender Konfigurationslevel
Funktion Stift 4 EQN. _. 7 –––––– Logikkonfigurierung Abb. 4.1 Weiterführender Konfigurationslevel 4.1 Einstellen der Funktionsschlüssel Informationen. • Programmierbarer Funktionsschlüssel – auf jeder Bedieneinheit. • Sprungfunktionen – setzt das Instrumenten-Display zu Beginn einer jeden Seite auf den Anfang der Bedienerseite. -
Seite 28: Einstellen Der Logik
…4 WEITERFÜHRENDER KONFIGURATIONSLEVEL 4.2 Einstellen der Logik Informationen. • 4 Logische Gleichungen. • 7 Elemente pro Gleichung. • ODER/UND-Operatoren. • Ermöglicht die Kombination interner und externer Digitalsignale – Alarme, Digitaleingänge, sonstige Ergebnisse logischer Gleichungen, Echtzeitereignisse (bei integrierter Timer-Option). Für jede Gleichung werden die logischen Elemente 1 bis 7 sequentiell angeordnet (siehe Abbildung). Elemente mit ungerader Numerierung werden als Logikeingänge und Elemente mit gerader Numerierung als Logikgatter verwendet. - Seite 29 4 WEITERFÜHRENDER KONFIGURATIONSLEVEL… …4.2 Einstellen der Logik Überschrift – Einstellen der Logik SEt UP LOGIC Um zur zu wechseln, Taste drücken. Seite für das Einstellen der Stiftfunktionen Auswahl der Gleichung SELECt Die zu berechnende Gleichung auswählen EQN1 EQN2 Hinweis. In den übrigen Menüs kann durch Drücken der Taste die ausgewählte EQN3 Gleichung angezeigt werden.
-
Seite 30: Einstellen Der Stiftfunktionen
…4 WEITERFÜHRENDER KONFIGURATIONSLEVEL 4.3 Einstellen der Stiftfunktionen Informationen. • Jeder eingebaute Stift kann einer Trend- oder einer Ereignisfunktion zugewiesen werden. Überschrift – Stiftfunktionen Um zum Menü zu wechseln, Taste drücken. FUNCtN WEITERFÜHRENDER KONFIGURATIONSLEVEL Stift 1 PEN–1 Erforderliche Stiftfunktion auswählen: trENd –... -
Seite 31: Anschlüsse & Brücken
5 ANSCHLÜSSE & BRÜCKEN... -
Seite 32: Produkte Und Dienstleistungen
PRODUKTE UND DIENSTLEISTUNGEN Das umfangreiche Angebot an Dienstleistungen Instrumentierungen ABB Automation bietet einen weltweiten Service. Einzelheiten und Adressen zu den nächstgelegenen Kundendienststellen Analysen: erhalten sie von: • Meßumformer für pH-Wert, Leitfähigkeit, gelöster Sauerstoff mit den Deutschland dazugehörigen Meßwertaufnehmern. ABB Automation Products GmbH Telefon +49 (0) 2056 12 5181 •... - Seite 33 ABB Automation Ltd Howard Road, St. Neots Höseler Platz 2 D42579 Heiligenhaus Cambridgeshire, PE19 8EU ABB hat Erfahrung in Vertrieb und Kundenberatung Germany in über 100 Ländern der Welt Tel: +49 (0)2056 12 5181 Tel: +44 (0)1480 475 321 Fax: +49 (0)2056 12 5081 Fax: +44 (0)1480 21 7948 www.abb.com...
