Asennus Ex-alueella

Mittausmuuntajan asennus voidaan suorittaa erilaisilla teollisuusalueilla. Ex-laitteistot jaetaan
vyöhykkeisiin. Sen mukaisesti tarvitaan myös erilaiset instrumentoinnit. Ex-tekniset tiedot on
huomioitava luvun "Ex-tekniset tiedot" tai tietosivun mukaisesti.
4.4.2 Vyöhyke 0
Mittausmuuntajarakenne: II 1 G EEx ia IIC T6

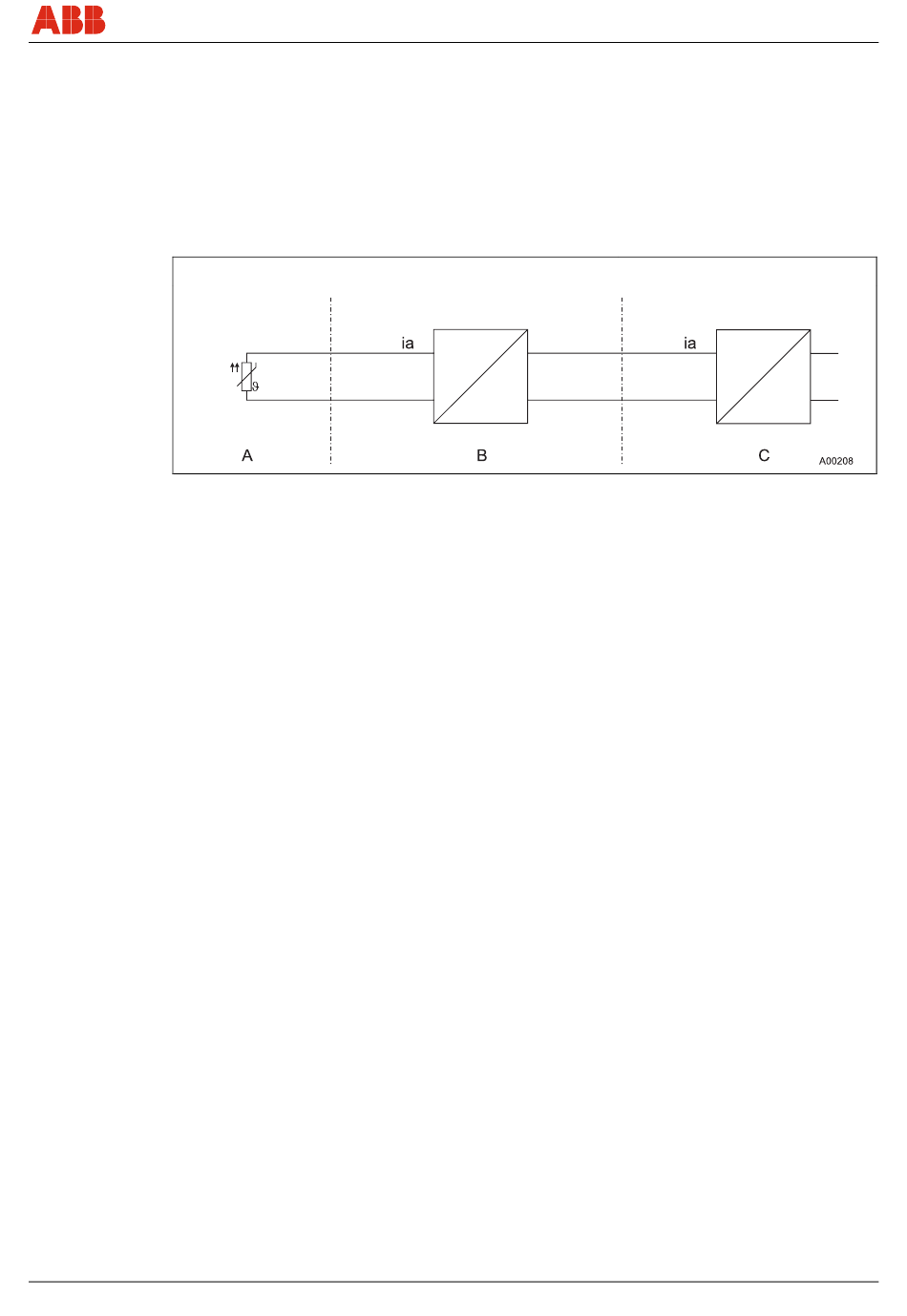

Kuva 6
A Anturi
B Mittausmuuntaja kotelointiluokan IP 20
kotelossa
Mittausmuuntajan instrumentointia varten vyöhykkeellä 0 syöttöerottimen sisääntulon täytyy olla
rakenteeltaan [EEx ia].
Käytössä vyöhykkeellä 0 on huolehdittava siitä, että lämpötila-mittausmuuntajan ei sallittua
sähköstaattista latausta vältetään (varoitusohje laitteella).
Anturi täytyy kojeistaa käyttäjän toimesta voimassa olevien Ex-standardien mukaisesti.
CI/TTR200-X1
Vyöhyke 0 Ex-alue, vyöhyke 0
C Syöttöerotin [EEx ia]
TTR200
Sähköliitäntä
Turvallinen alue
