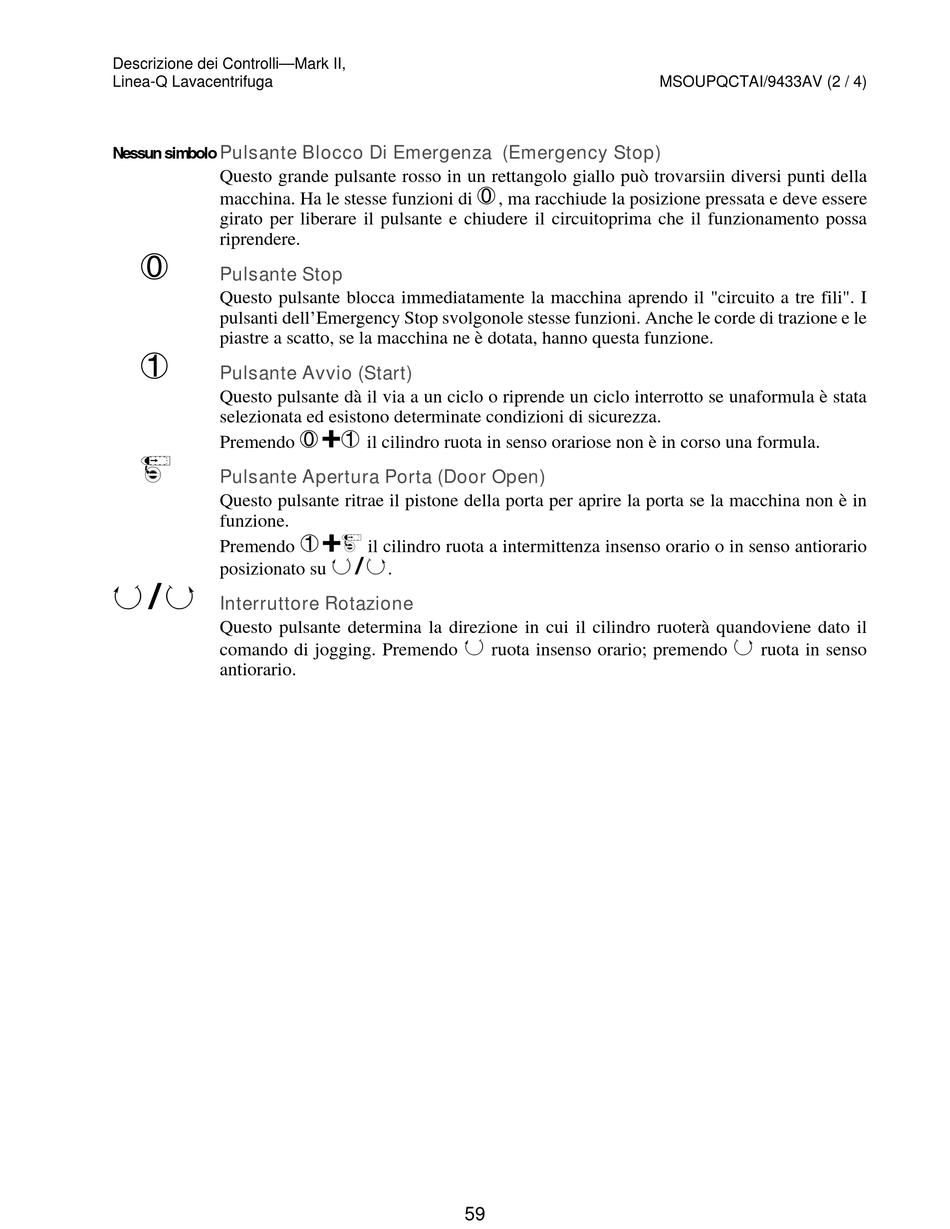

Descrizione dei Controlli—Mark II,
Linea-Q Lavacentrifuga
Pulsante Blocco Di Emergenza (Emergency Stop)
Nessun simbolo
Questo grande pulsante rosso in un rettangolo giallo può trovarsiin diversi punti della
macchina. Ha le stesse funzioni di 0, ma racchiude la posizione pressata e deve essere
girato per liberare il pulsante e chiudere il circuitoprima che il funzionamento possa
riprendere.
0
Pulsante Stop
Questo pulsante blocca immediatamente la macchina aprendo il "circuito a tre fili". I
pulsanti dell'Emergency Stop svolgonole stesse funzioni. Anche le corde di trazione e le
piastre a scatto, se la macchina ne è dotata, hanno questa funzione.
1
Pulsante Avvio (Start)
Questo pulsante dà il via a un ciclo o riprende un ciclo interrotto se unaformula è stata
selezionata ed esistono determinate condizioni di sicurezza.
Premendo 0+1 il cilindro ruota in senso orariose non è in corso una formula.
l
Pulsante Apertura Porta (Door Open)
Questo pulsante ritrae il pistone della porta per aprire la porta se la macchina non è in
funzione.
Premendo 1+l il cilindro ruota a intermittenza insenso orario o in senso antiorario
posizionato su J/j.
J/j
Interruttore Rotazione
Questo pulsante determina la direzione in cui il cilindro ruoterà quandoviene dato il
comando di jogging. Premendo J ruota insenso orario; premendo j ruota in senso
antiorario.
59
