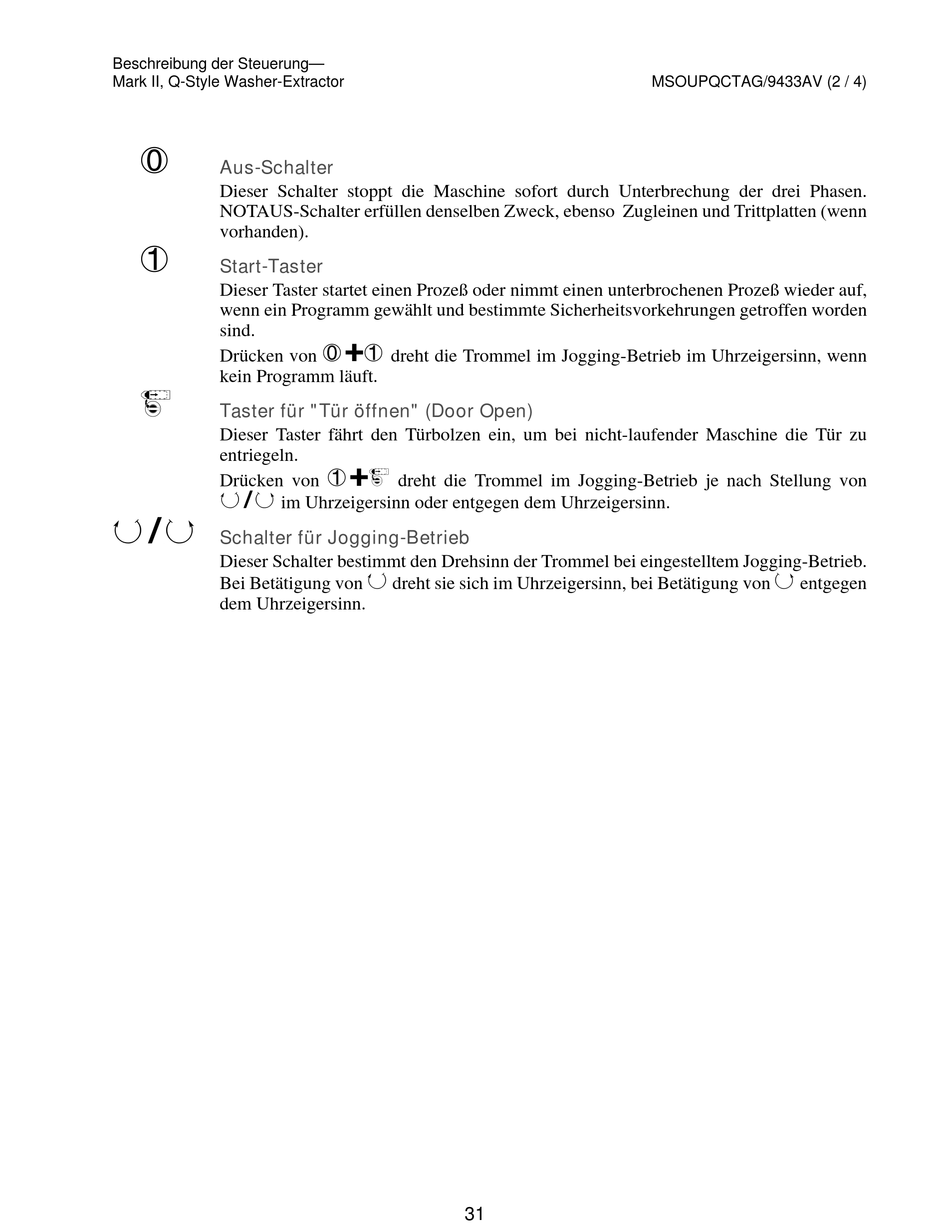

Beschreibung der Steuerung—
Mark II, Q-Style Washer-Extractor
0

Aus-Schalter

Dieser Schalter stoppt die Maschine sofort durch Unterbrechung der drei Phasen.
NOTAUS-Schalter erfüllen denselben Zweck, ebenso Zugleinen und Trittplatten (wenn
vorhanden).
1
Start-Taster
Dieser Taster startet einen Prozeß oder nimmt einen unterbrochenen Prozeß wieder auf,
wenn ein Programm gewählt und bestimmte Sicherheitsvorkehrungen getroffen worden
sind.
Drücken von 0+1 dreht die Trommel im Jogging-Betrieb im Uhrzeigersinn, wenn
kein Programm läuft.
l
Taster für "Tür öffnen" (Door Open)
Dieser Taster fährt den Türbolzen ein, um bei nicht-laufender Maschine die Tür zu
entriegeln.
Drücken von 1+l dreht die Trommel im Jogging-Betrieb je nach Stellung von
J/j im Uhrzeigersinn oder entgegen dem Uhrzeigersinn.
J/j
Schalter für Jogging-Betrieb
Dieser Schalter bestimmt den Drehsinn der Trommel bei eingestelltem Jogging-Betrieb.
Bei Betätigung von J dreht sie sich im Uhrzeigersinn, bei Betätigung von j entgegen
dem Uhrzeigersinn.
31
MSOUPQCTAG/9433AV (2 / 4)
