Descripción general
El relé diferencial RD2, acoplado con un transformador toroidal
externo, permite proteger los cables de una línea contra las fugas a
tierra. Es posible alimentar el aparato RD2 cod. EG 316 2 en CA
(de 230V a 400V). Es posible alimentar el aparato RD2-48
cod. EG 413 7 en CA/CC (de 48V a 150V) con la misma pareja de
bornes. Mediante interruptores minidip es posible seleccionar la
sensibilidad y el tiempo de intervención del aparato. La salida es un
contacto conmutado (NA-NC).

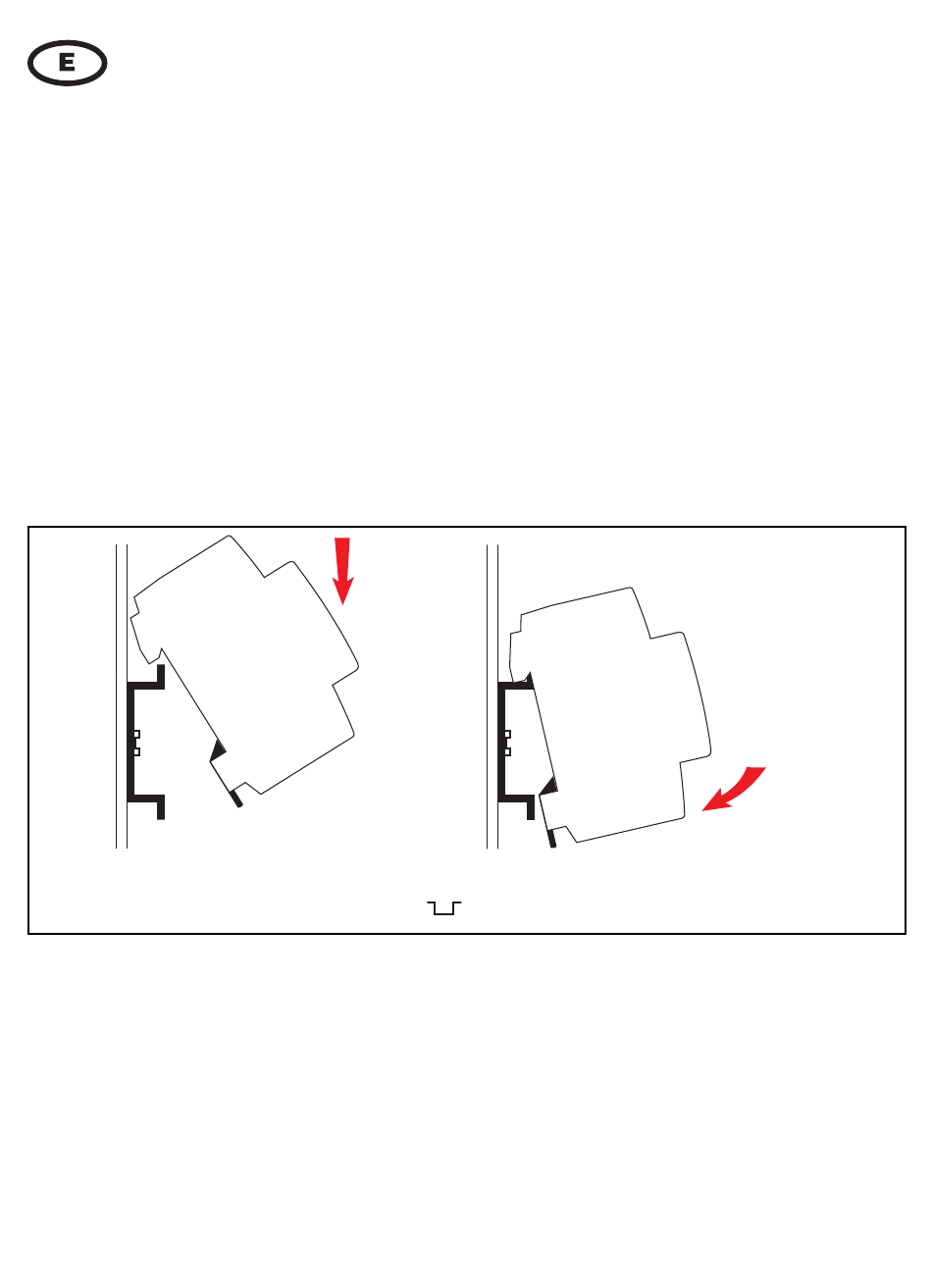

Instrucciones de montaje

1°
2°
DIN EN 50022 (35 mm )

Principio de funcionamiento

Ante una corriente de fuga a tierra (corriente diferencial), el
transformador toroidal proporciona una señal al relé diferencial
RD2, el cual procesa dicha señal y la compara con la selección de
sensibilidad configurada. Cuando se supera este nivel de umbral y
el retraso configurado, seguidamente interviene el contacto de
alarma.
