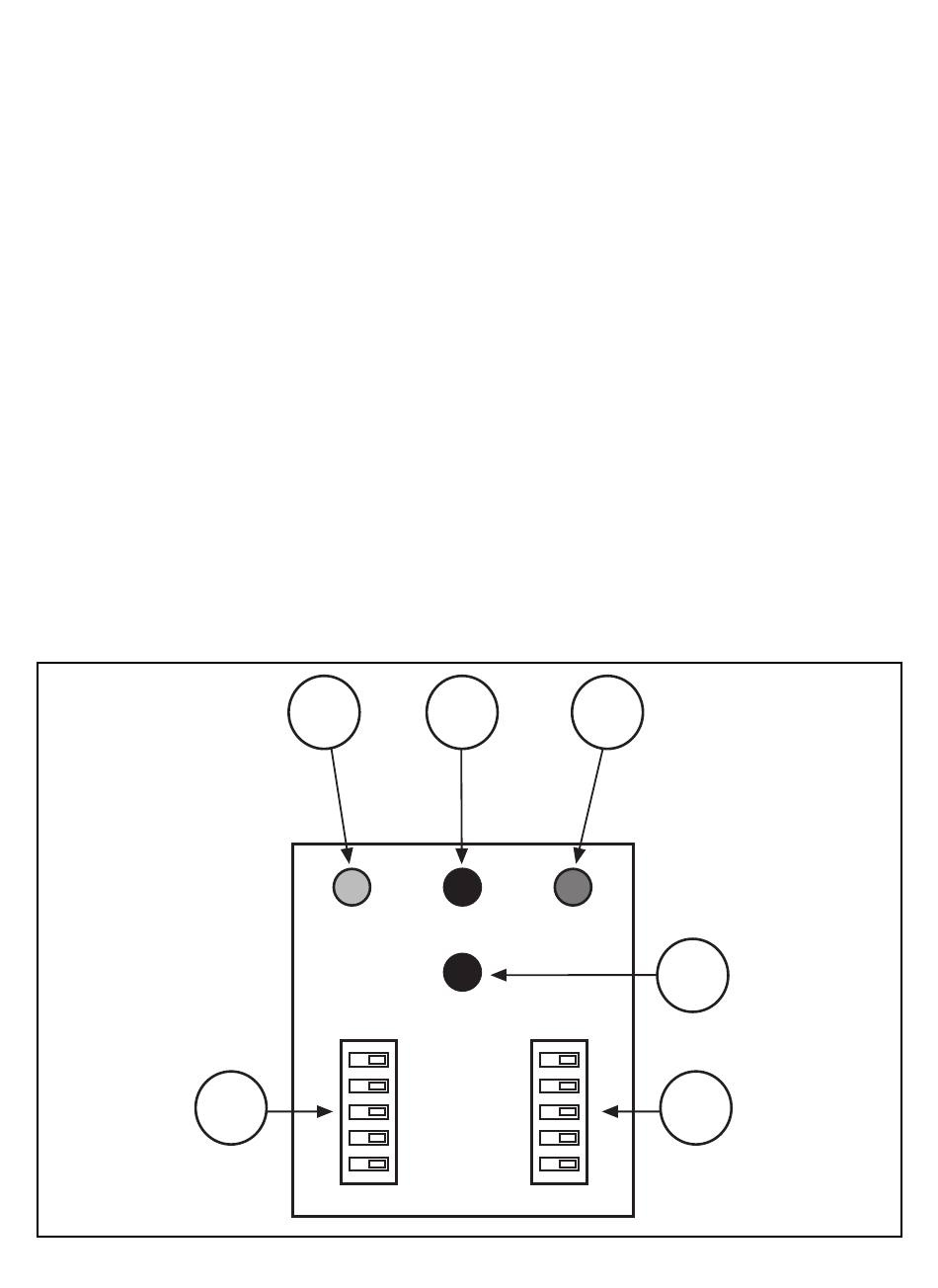

Indikeringar på frontpanelen
1- Grön lysdiod "ON": matningsspänning tillkopplad
2- Röd lysdiod "TRIP": Larmtillstånd
Anslutningen mellan toroidtransformatorn och jordfelsreläet
kontrolleras av denna lysdiod. Jordfelsreläet går till "larmtillstånd"
om anslutningen bryts.
3- "TEST" - knappen simulerar ett fel inuti jordfelsreläet. När
knappen trycks ned ska jordfelsreläet gå över till "larmtillstånd".
4- "RESET" - knappen återställer jordfelsreläet.
5- Val av utlösningsström I
6- Val av utlösningstid i sek.
∆
