Allmän beskrivning
Jordfelsreläet är anslutet till en extern toroidtransformator. Utförande
RD2 kod EG 316 2 kan matas med AC (230V-400V) till samma
kopplingsplint. Utförande RD2-48 kod EG 413 7 kan matas med
AC/DC(48V-150V) till samma kopplingsplint. Med hjälp av dip-
switchar är det möjligt att justera känslighet och utlösningstid. En
växlande kontakt (slutande/öppnande) fungerar som utgäng.

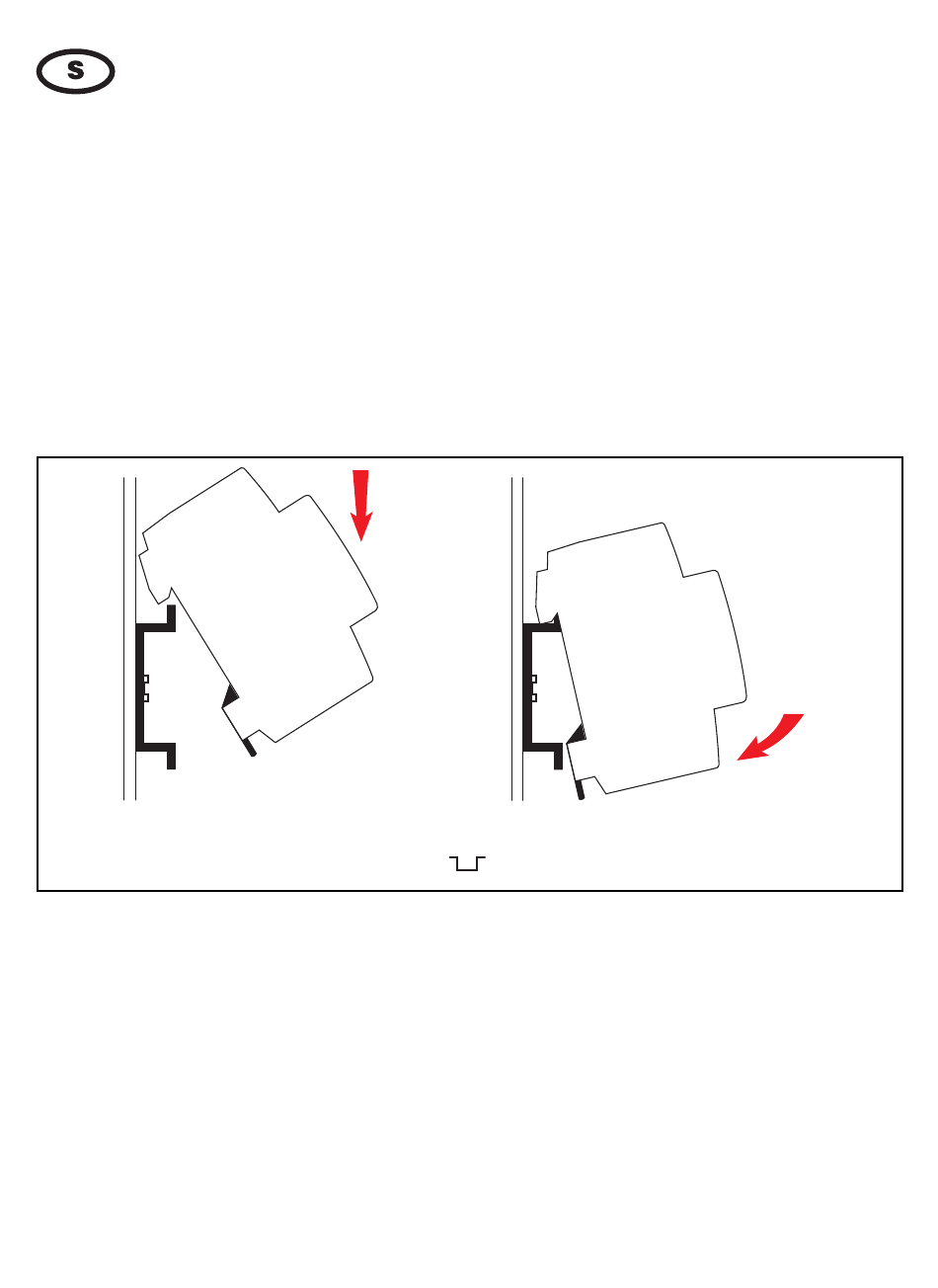

Monteringsanvisning

1°
2°
DIN EN 50022 (35 mm )
Funktionsprincip
Vid läckström mot jord (differentialström) sänder
toroidtransformatorn en signal till jordfelsreläet RD2 som jämför den
med den inställda känsligheten. När denna värdetröskel överskrids
aktiveras den inställda fördröjningstiden och därefter löser
larmkontakten ut.
