Descrizione generale

I relè differenziali RD2, associati ad un trasformatore toroidale
esterno, consentono la protezione dei cavi di una linea e delle
apparecchiature contro i guasti verso terra. L'esecuzione RD2
Cod.EG3162 può essere alimentata in AC (da 230V a 400V) dalla
stessa coppia di morsetti. L'esecuzione RD2-48 Cod.EG4137 può
essere alimentata in AC/DC (da 48V a 150V) dalla stessa coppia di
morsetti. Mediante interruttori minidip è possibile selezionare la
sensibilità e il tempo di intervento dell'apparecchio. Come uscita
viene messo a disposizione un contatto di scambio (NO-NC).

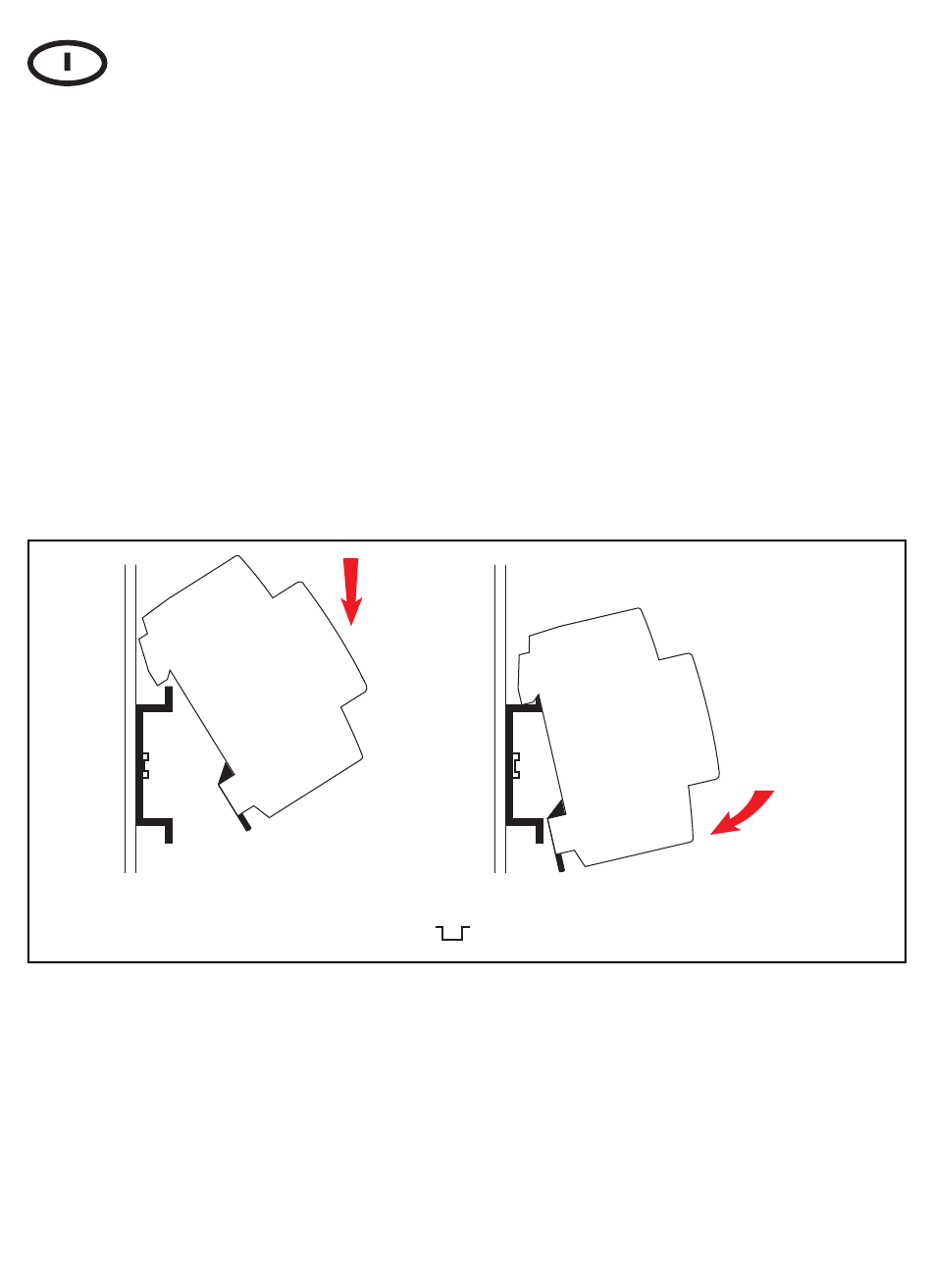

Istruzioni di montaggio

1°
2°
DIN EN 50022 (35 mm )

Principio di funzionamento

In presenza di una corrente di dispersione verso terra (corrente
differenziale), il trasformatore toroidale fornisce un segnale al relè
differenziale RD2, il quale lo elabora e lo confronta con la selezione
di sensibilità impostata.
Una volta che questo livello di soglia viene superato, viene abilitato
il ritardo impostato ed in seguito interviene il contatto di allarme.
