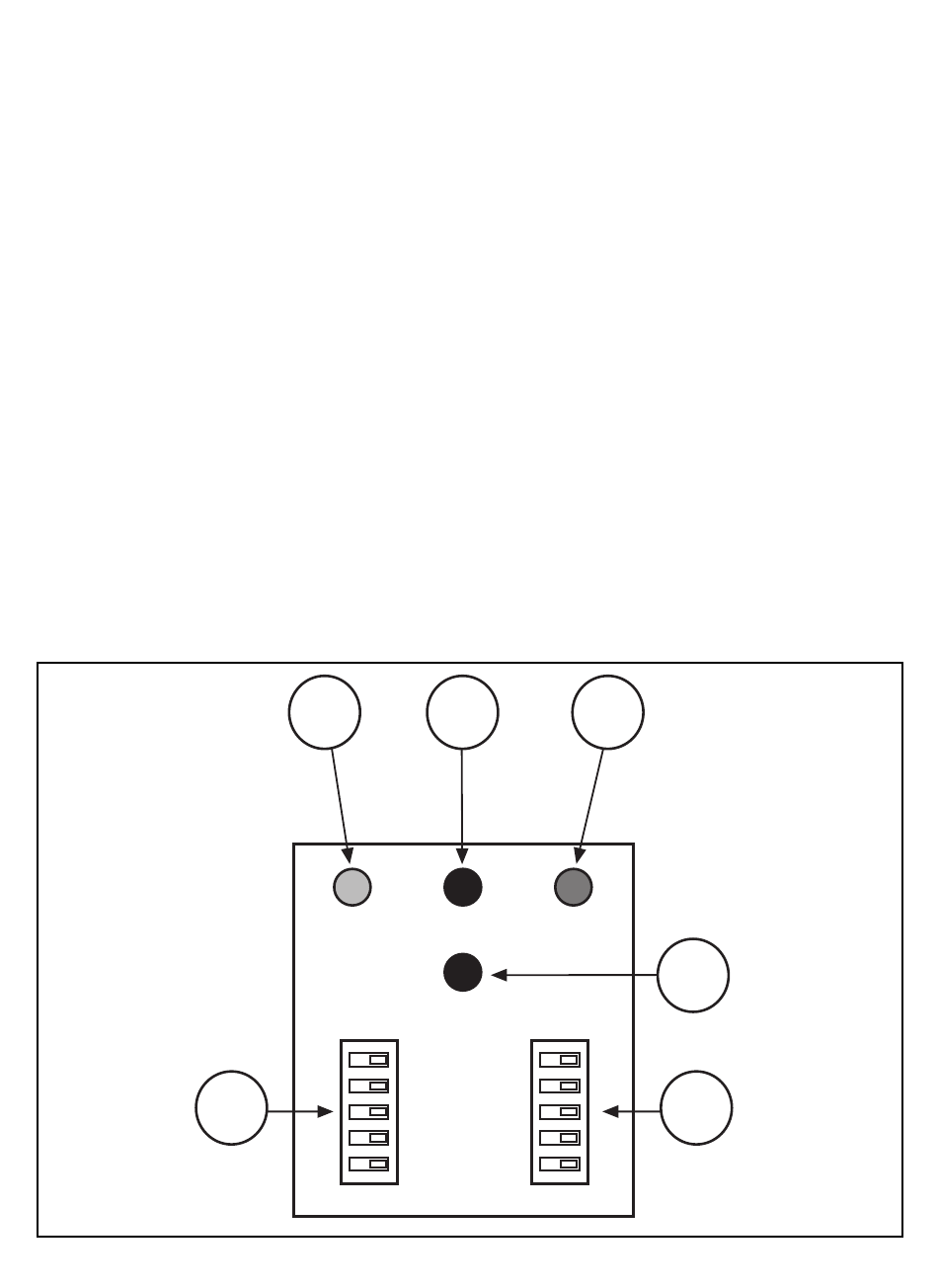

Operadores frontais
1- Led verde "ON": presença de tensão de alimentação
2- Led vermelho "TRIP": estado de alarme
A ligação entre o transformador toroidal e o relé diferencial é
controlado continuamente por este último; em caso de
interrupção dessa ligação, o relé diferencial coloca-se em estado
de "alarme".
3- O botão de "TESTE" simula um defeito no relé diferencial:
depois de premido, o relé diferencial deve passar ao estado de
alarme.
4- O botão de "RESET" permite fazer tornar o relé diferencial à
condição inicial de "nenhum alarme".
5- Selecção dos limites de intervenção I
6- Selecção dos tempos de intervenção seg.
1
ON
5
∆
n.
3
TEST TRIP
RESET
28
2
4
6
