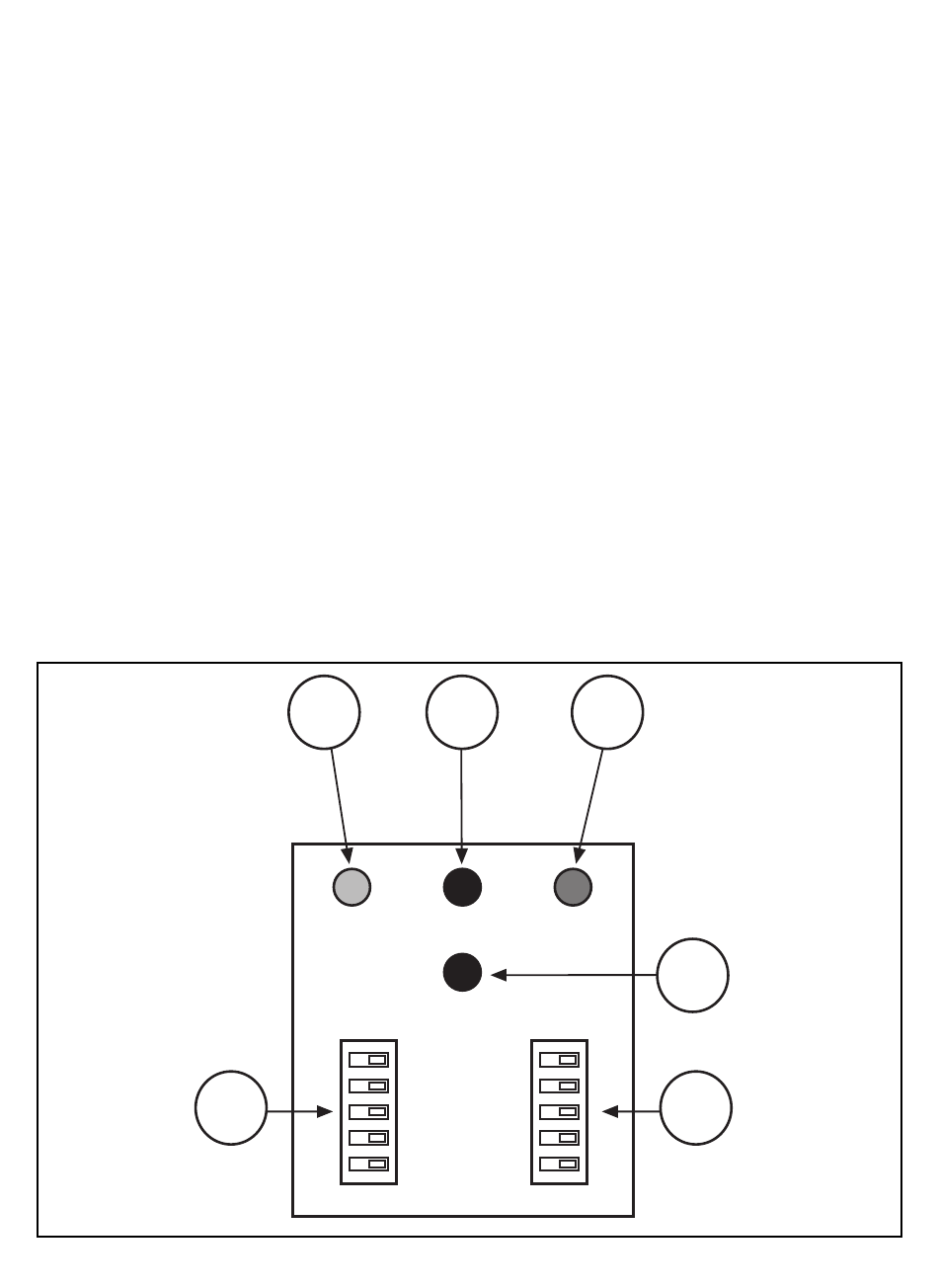

Pulsadores y LED's frontales
1- LED verde "ON": presencia de la tensión de alimentación
2- LED rojo "TRIP": estado de alarma
La conexión entre el transformador toroidal y el relé diferencial
está continuamente controlada por este último; en caso de
interrupción de dicha conexión, el relé diferencial pasa al estado
de "alarma".
3- El pulsador de "TEST" simula una avería dentro del relé
diferencial; tras presionarlo el relé diferencial debe pasar al
estado de alarma.
4- El pulsador de "RESET" permite poner de nuevo el relé
diferencial la condición inicial de "no alarma".
5- Selección de los umbrales de intervención I
6- Selección de los tiempos de intervención seg.
1
ON
5
3
TEST TRIP
RESET
23
∆
n.
2
4
6
