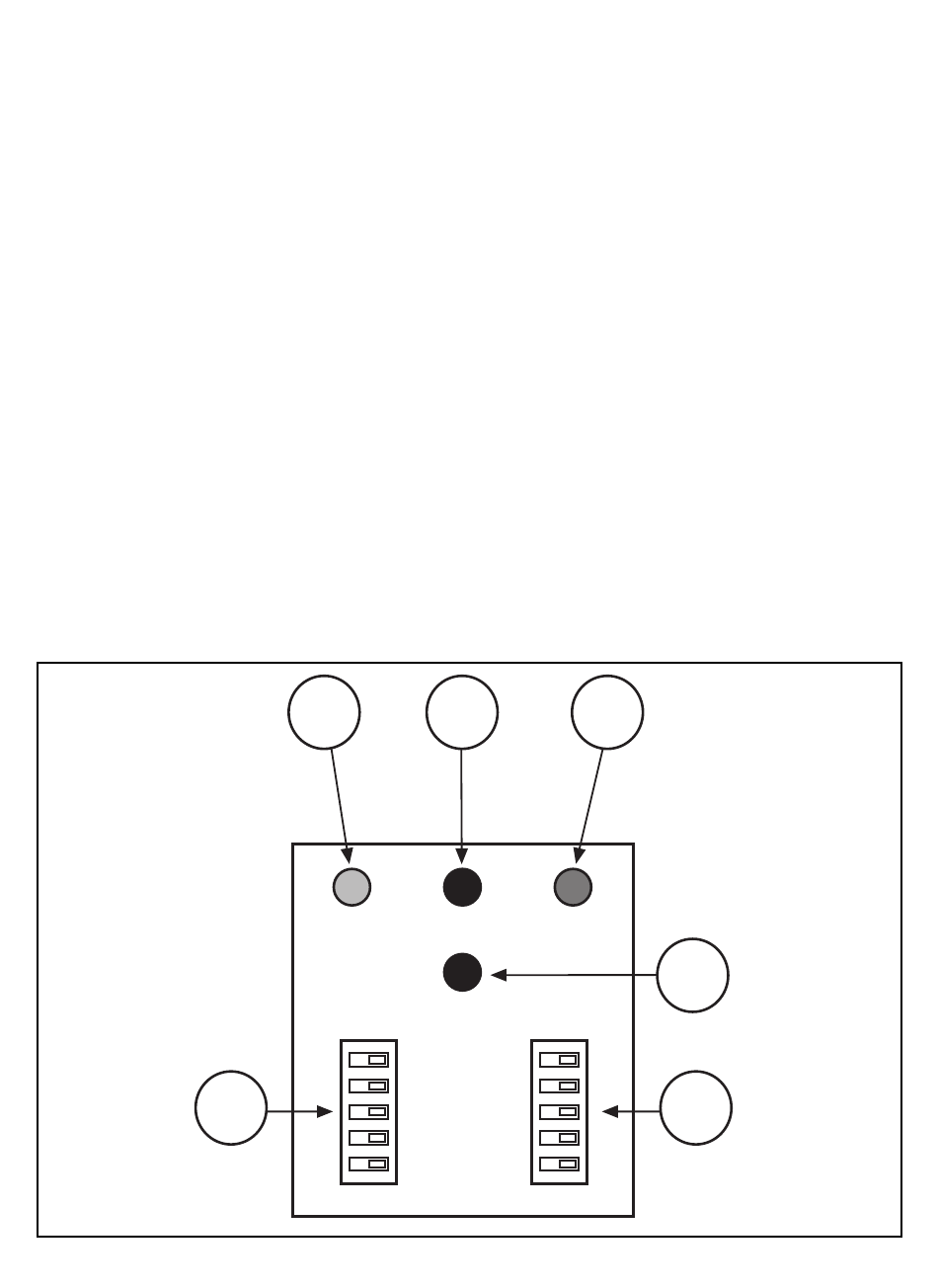

Operatori frontali
1- Led verde "ON": presenza tensione di alimentazione
2- Led rosso "TRIP": stato di allarme
Il collegamento tra il trasformatore toroidale e il relè differenziale
è controllato continuamente da quest'ultimo; in caso di
interruzione di tale collegamento il relè differenziale si porta nello
stato di "allarme".
3- Il pulsante di "TEST" simula un guasto all'interno del relè
differenziale: una volta premuto, il relè differenziale deve passare
nello stato di allarme.
4- Il pulsante di "RESET" permette di riportare il relè differenziale
nella condizione iniziale di "non allarme".
5- Selezione soglie di intervento I∆n.
6- Selezione tempi di intervento sec.
