Description générale
Les relais différentiels RD2 associés à un tore, sont conçus pour
assurer la protection des personnes et des biens contre les risques
lies aux courants de défaut. La version RD2 référence EG 316 2
peut être alimentée en AC (de 230V à 400V) au moyen du même
couple de bornes. La version RD2-48 référence EG 413 7 peut être
alimentée en AC/DC (de 48V à 150V) au moyen du même couple
de bornes. Au moyen de micro-interrupteurs, on peut sélectionner
la sensibilité et le temps d'intervention de l'appareil. On dispose en
sortie, d'un sec (NO-NC).

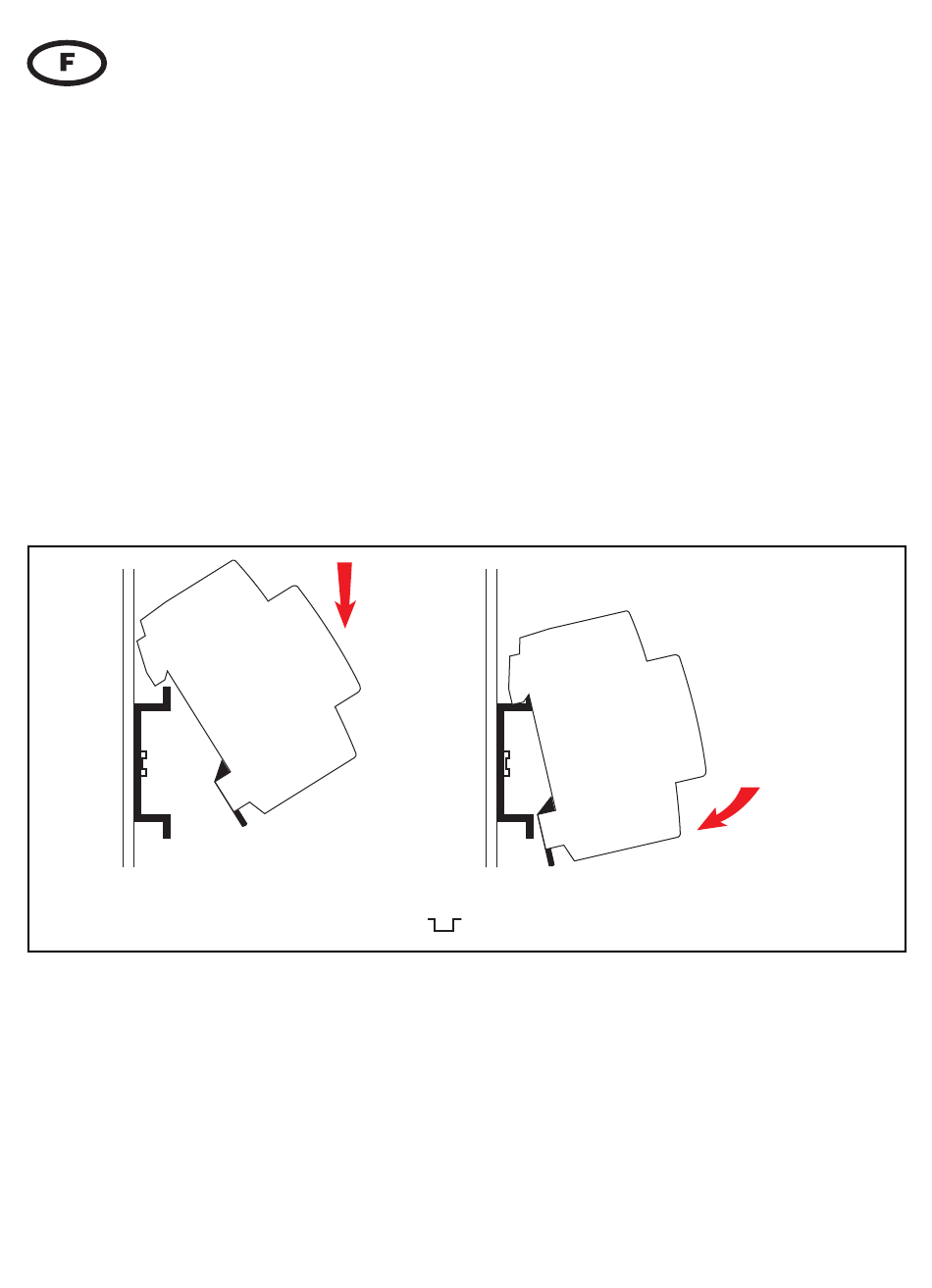

Instructions pour le montage

1°
2°
DIN EN 50022 (35 mm )

Principe de fonctionnement

En présence d'un courant de défaut vers la terre (courant
différentiel), le transformateur toroïdal fournit un signal au relais
différentiel RD2 qui l'analyse et le compare à la sélection de
sensibilité réglée par l'opérateur. Dès que ce seuil est dépassé, est
que la temporisation associée est terminée le contact d'alarme
bascule.
