Descrição geral
Os relés diferenciais RD2, associados a um transformador toroidal
externo, permitem a protecção dos cabos de uma linha e das
aparelhagens contra as falhas à terra. A versão RD2 Cód.EG3162
pode ser alimentada em CA (de 230V a 400V) pelo mesmo par de
bornes. A versão RD2-48 Cód.EG4137 pode ser alimentada em
CA/CC (de 48V a 150V) pelo mesmo par de bornes. Por meio de
interruptores minidip, é possível seleccionar a sensibilidade e o
tempo de intervenção do aparelho. Como saída é posto à
disposição um contacto de permuta (NO-NC).

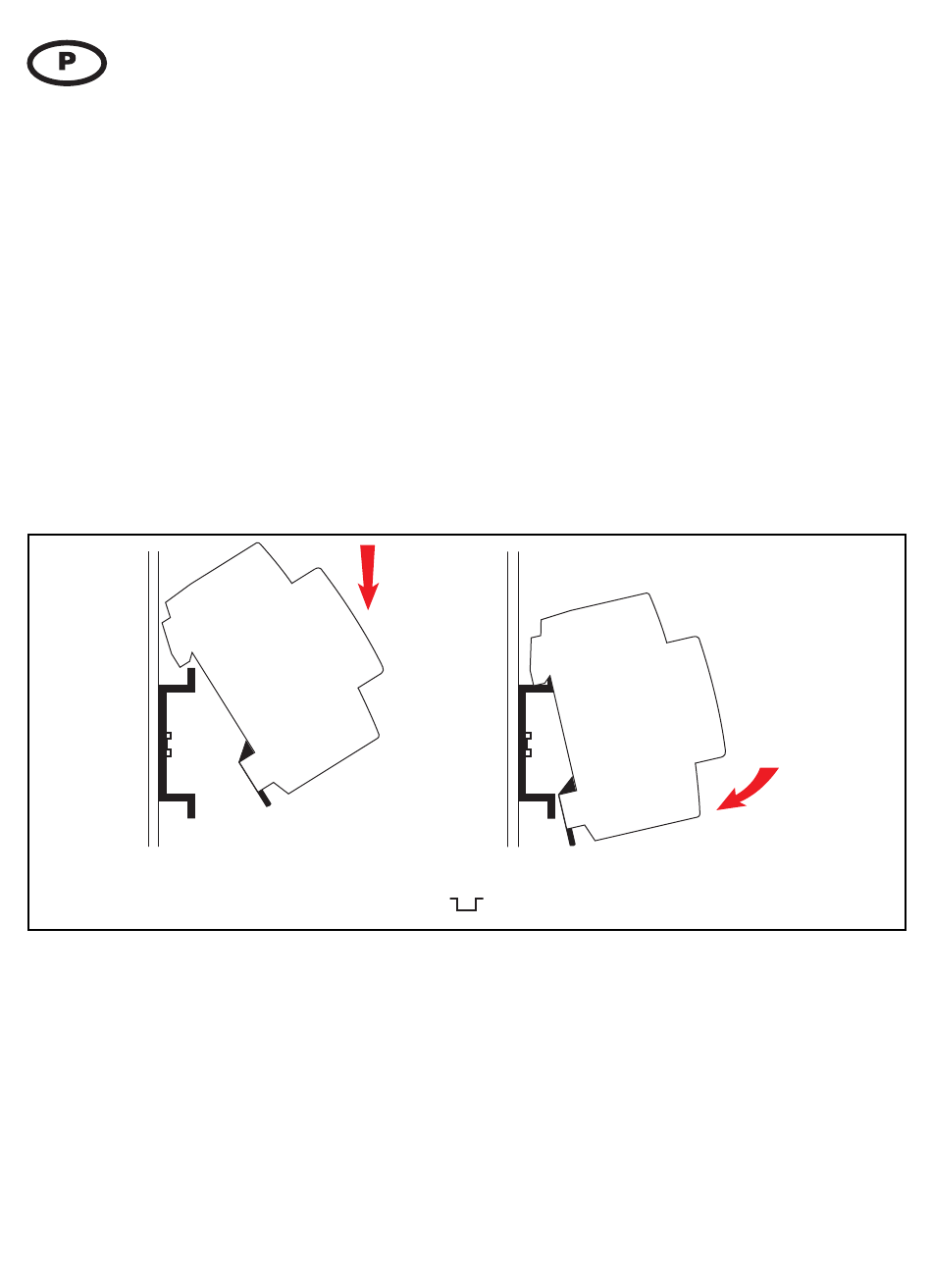

Instruções de montagem
1°
2°
DIN EN 50022 (35 mm )
Princípio de funcionamento
Na presença de uma corrente de dispersão para a terra (corrente
diferencial), o transformador toroidal fornece um sinal ao relé
diferencial RD2, o qual o elabora e o compara com a selecção de
sensibilidade programada. Assim que este limiar for ultrapassado,
é accionado o tempo programado e de seguida intervém o contacto
de alarme.
