Schneidzeitpunkt Einstellen - Dürkopp Adler D867 Serviceanleitung

6. Fadenzieh-Messer (4) so weit nach links schieben, bis das Fadenzieh-
7. Schrauben (5) festschrauben.
8. Gegenmesser (2) verdrehen.
 Das Gegenmesser (2) liegt im hinteren Drittel des Fadenzieh-
9. Schraube (1) festschrauben.
10. Greiferfaden-Klemme (3) verschieben.
 Die Greiferfaden-Klemme (3) liegt im hinteren Drittel des Fadenzieh-
11. Schrauben (6) festschrauben.
12. Funktionstest durchführen, falls nötig die Einstellung korrigieren.

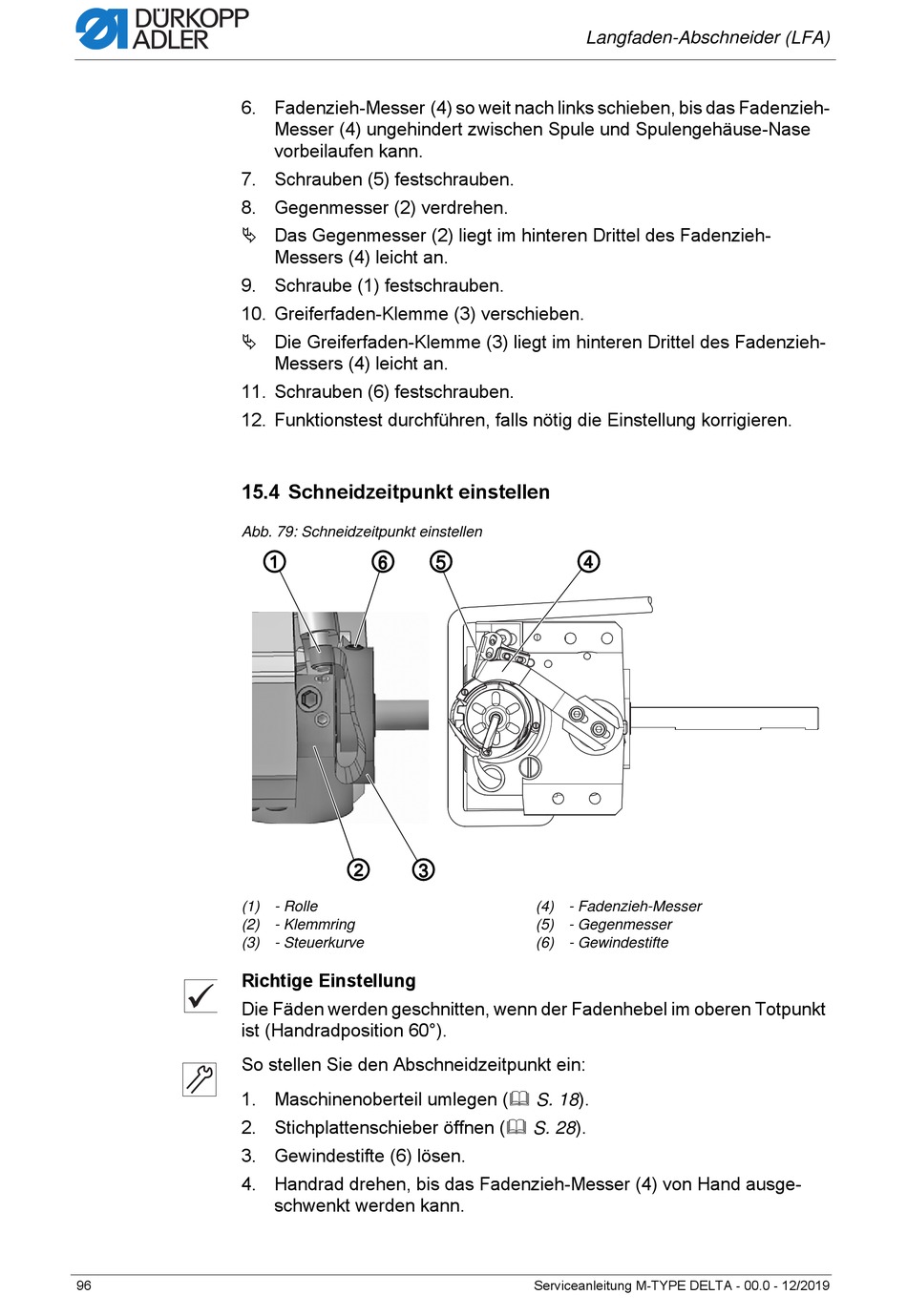

15.4 Schneidzeitpunkt einstellen

Abb. 79: Schneidzeitpunkt einstellen
(1) - Rolle
(2) - Klemmring
(3) - Steuerkurve
Richtige Einstellung
Die Fäden werden geschnitten, wenn der Fadenhebel im oberen Totpunkt
ist (Handradposition 60°).
So stellen Sie den Abschneidzeitpunkt ein:
1. Maschinenoberteil umlegen ( S. 18).
2. Stichplattenschieber öffnen ( S. 28).
3. Gewindestifte (6) lösen.
4. Handrad drehen, bis das Fadenzieh-Messer (4) von Hand ausge-
96
Messer (4) ungehindert zwischen Spule und Spulengehäuse-Nase
vorbeilaufen kann.
Messers (4) leicht an.
Messers (4) leicht an.
① ⑥ ⑤
② ③
schwenkt werden kann.
Langfaden-Abschneider (LFA)
④
(4) - Fadenzieh-Messer
(5) - Gegenmesser
(6) - Gewindestifte
Serviceanleitung M-TYPE DELTA - 00.0 - 12/2019
