3.4.7 Fadenspannungsplatte demontieren und montieren

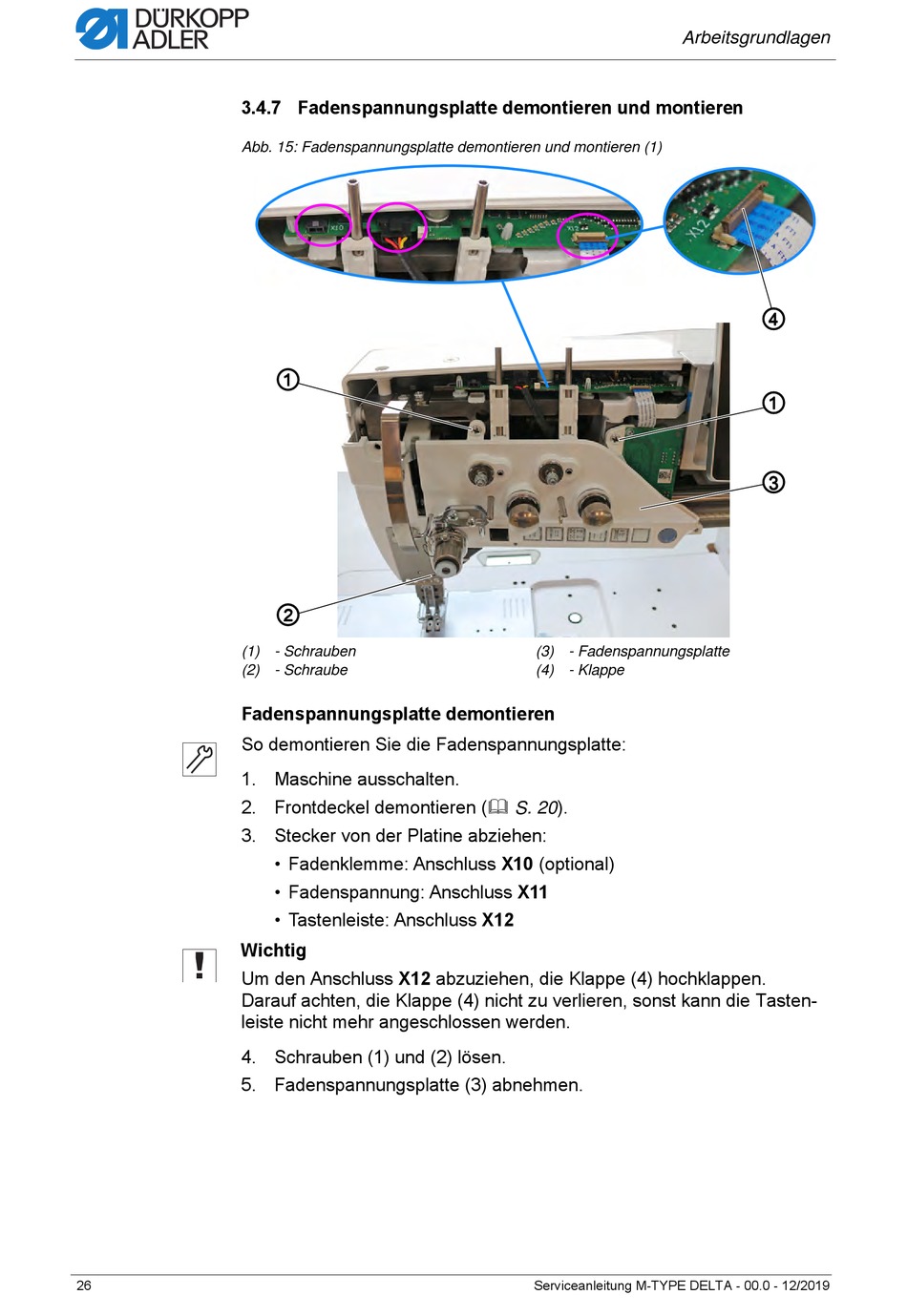

Abb. 15: Fadenspannungsplatte demontieren und montieren (1)
(1) - Schrauben
(2) - Schraube
Fadenspannungsplatte demontieren
So demontieren Sie die Fadenspannungsplatte:
1. Maschine ausschalten.
2. Frontdeckel demontieren ( S. 20).
3. Stecker von der Platine abziehen:
Wichtig
Um den Anschluss X12 abzuziehen, die Klappe (4) hochklappen.
Darauf achten, die Klappe (4) nicht zu verlieren, sonst kann die Tasten-
leiste nicht mehr angeschlossen werden.
4. Schrauben (1) und (2) lösen.
5. Fadenspannungsplatte (3) abnehmen.
26
①
②
• Fadenklemme: Anschluss X10 (optional)
• Fadenspannung: Anschluss X11
• Tastenleiste: Anschluss X12
Arbeitsgrundlagen
(3) - Fadenspannungsplatte
(4) - Klappe
Serviceanleitung M-TYPE DELTA - 00.0 - 12/2019
④
①
③
