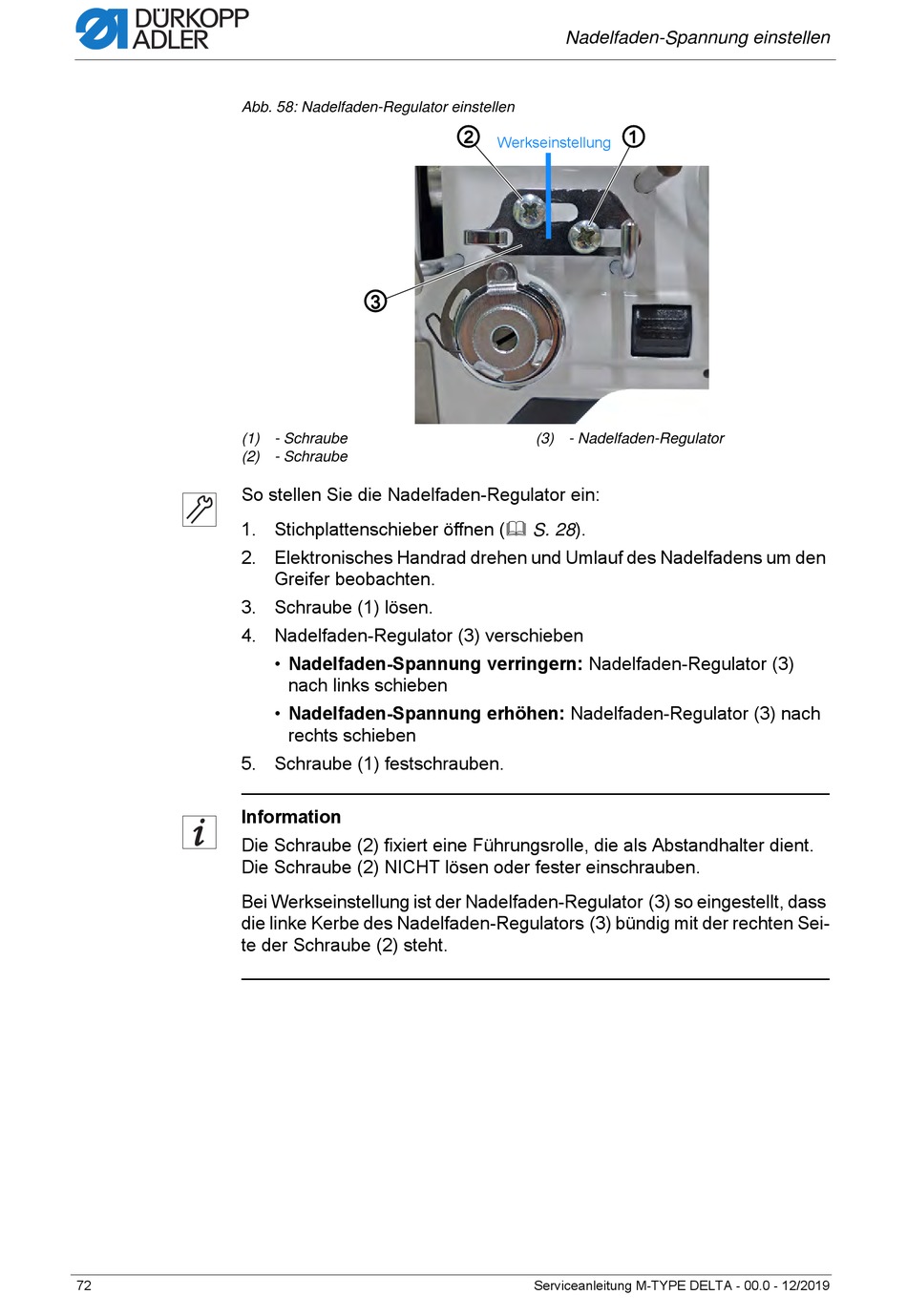

Dürkopp Adler D867 Serviceanleitung Seite 74

Abb. 58: Nadelfaden-Regulator einstellen
(1) - Schraube
(2) - Schraube
So stellen Sie die Nadelfaden-Regulator ein:
1. Stichplattenschieber öffnen ( S. 28).
2. Elektronisches Handrad drehen und Umlauf des Nadelfadens um den
3. Schraube (1) lösen.
4. Nadelfaden-Regulator (3) verschieben
5. Schraube (1) festschrauben.
Information
Die Schraube (2) fixiert eine Führungsrolle, die als Abstandhalter dient.
Die Schraube (2) NICHT lösen oder fester einschrauben.
Bei Werkseinstellung ist der Nadelfaden-Regulator (3) so eingestellt, dass
die linke Kerbe des Nadelfaden-Regulators (3) bündig mit der rechten Sei-
te der Schraube (2) steht.
72
③
Greifer beobachten.
• Nadelfaden-Spannung verringern: Nadelfaden-Regulator (3)
nach links schieben
• Nadelfaden-Spannung erhöhen: Nadelfaden-Regulator (3) nach
rechts schieben
Nadelfaden-Spannung einstellen
② ①
Werkseinstellung
(3) - Nadelfaden-Regulator
Serviceanleitung M-TYPE DELTA - 00.0 - 12/2019
