3.4.2 RS-485-Schnittstelle
Die Schnittstelle RS485 wird vom Terminal zur Kommunikation auf der vom OSI-Schichten-Modell definierten
Spezifikationen des Standards EIA-485 verwendet.
Die Schnittstelle RS485 ist optoisoliert und unterstützt die Kommunikation mit Baudraten von 9,6 kBaud bis 115 kBaud
über einen Steckverbinder RJ10 4p4c (Registered Jack Typ 10, 4 Positionen/4 Kontakte).
Tabelle 5 gibt die Signalbelegung an.
Länge und Typ des Verbindungskabels zwischen dem GF_PROMER und der Einheit GFX / GFX4 / GFX4-IR / GFXTERMO4:
-
Standard-Telefonkabel bis 10m
-
geschirmtes Kabel bis 150m (Schirm an Masse)
-
verdrilltes und geschirmtes Kabel (Belden, Schirm an Masse) für Entfernungen über 150m bis maximal 1200m

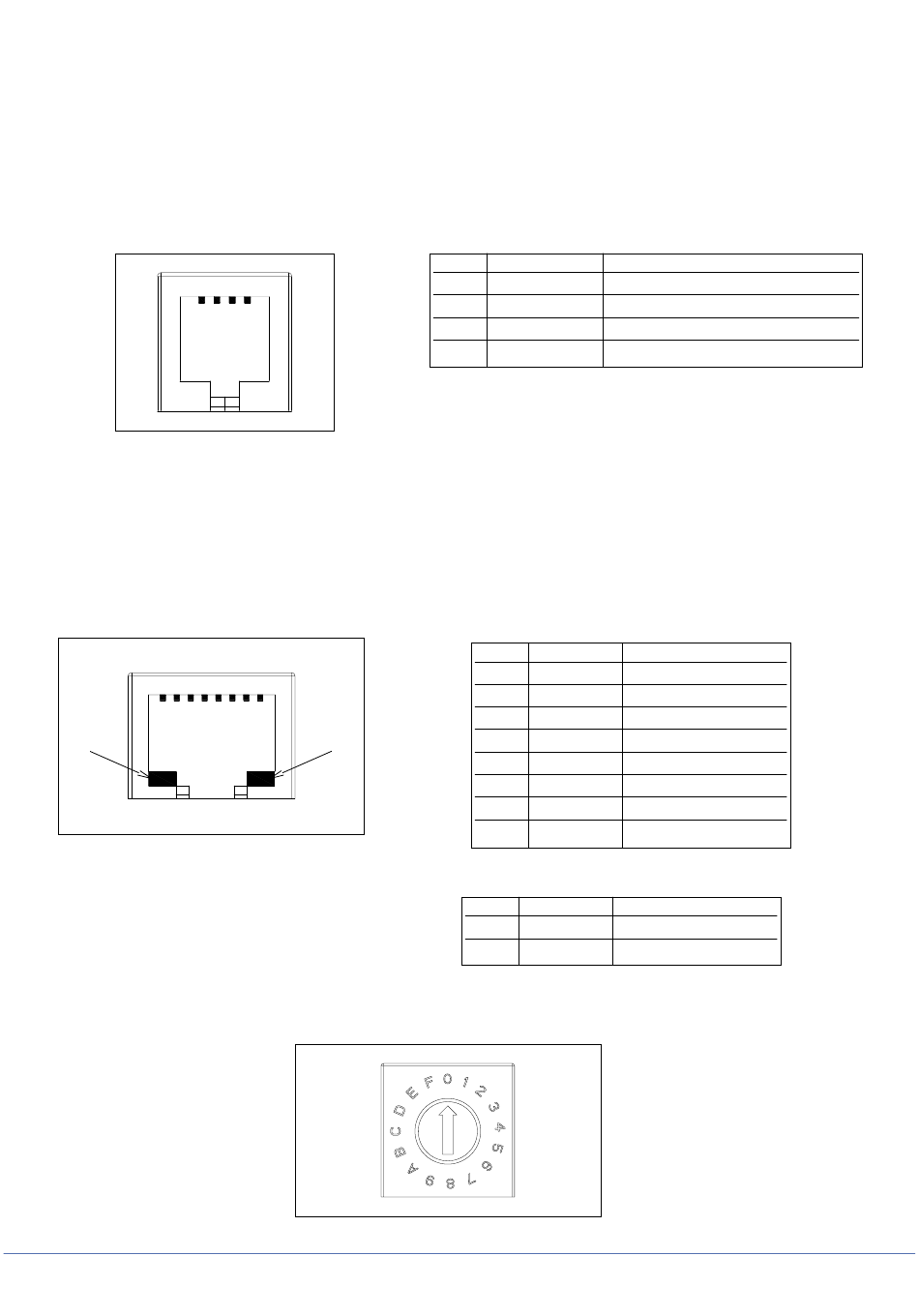

Abbildung 13 - Steckverbinder RJ10 der Schnittstelle RS485
3.4.3 Ethernet-Schnittstelle
Die Ethernet-Schnittstelle dienen beim Programmregler zur Kommunikation mit dem im Standard IEEE 802.3 spezifizier-
ten Ethernet-Protokoll. Die Ethernet-Schnittstelle kann mit einer Geschwindigkeit von 10/100 Mbps kommunizieren und
beim Steckverbinder handelt es sich um einen 8-poligen RJ45 Steckverbinder mit LED.
Für den Anschluss sollte vorzugsweise ein Ethernet-Kabel Base T mit verdrillten Leitern (Kat. 6) verwendet werden.
Der Anschlussplan muss dem Standard TIA/EIA-T568-A entsprechen. Tabelle 6 gibt die Signalbelegung an.
1
Grün
Abbildung 14 - Steckverbinder der Ethernet-Schnittstelle
Die Knotenadresse für das Ethernet geschieht mit Hilfe des 16 poligen Drehschalters.
14
1
4
8
Gelb
Abbildung 15 - Drehschalter für die Einstellung der Knotenadresse in Ethernet-Netzwerken
Pin
Name
Beschreibung
1
GND
-
2
Tx/Rx +
Reception/Trasmission data (A+)
3
Tx/Rx -
Reception/Trasmission data (B-)
4
+V (reserved)
-
Tabelle 5 - Signalbelegung der Schnittstelle RS485
Pin
Name
1
TX_D+
2
TX_D-
3
RX_D+
4
N.C.
5
N.C.
6
RX_D-
7
N.C.
8
N.C.
Tabelle 6 - Signalbelegung der Ethernet-Schnittstelle
Led
Farbe
Sx
Grün
Dx
Gelb
Beschreibung
Tranceive data +
Tranceive data -
Receive data +
nicht angeschlossen
nicht angeschlossen
Receive data -
nicht angeschlossen
nicht angeschlossen
Beschreibung
Link
Data
80955C_MHW_GF-PROMER_01-2012_DEU
