3.4.4 USB-Schnittstelle
Die USB-Schnittstelle dient zur seriellen Kommunikation gemäß dem USB-Standard (Universal Serial Bus).
Die Regler unterstützen die Version USB 2.0.
Der Steckverbinder der USB-Schnittstelle ist ein 4-poliger USB-A-Steckverbinder. Tabelle 7 gibt die Signalbelegung an.
Der Spannungspegel für VBUS beträgt +5V mit einem maximalen Strom von 500mA.
D+ und D- bezeichnen die differentiellen Signalleitungen
Steckverbinder der USB-Schnittstelle
3.4.5 Batterie
Die Regler haben eine wiederaufladbare interne Lithium-Batterie 3V 65mA/h zum Schutz der Daten im SRAM und für
den Betrieb der Uhr, wenn die Regler vom Stromnetz getrennt sind.
Beim Modell GF_PROMER 57 kann der Benutzer die Batterie durch Einsetzen einer Drahtbrücke aktivieren bzw. deakti-
veren.
3.4.6 Konfiguration
Die Regler-Programmregler GF_PROMER 35CT und GF_PROMER 57CT können über ein spezielles Menü konfiguriert
werden.
Zum Aufrufen des Menüs die Tasten F1 und F6 des GF_PROMER drücken (bei Aufforderung während des Starts des
Reglers) oder die Drehschalter in die Schaltstellung "F" drehen.
Das Menü ist in die folgenden Bereiche unterteilt:
⋅ Touch Screen Calibration (F3): Programm für die Kalibration des Touchscreens, das auch gestartet werden kann,
indem man die Taste F3 des GF_PROMER 35CT drückt oder den Drehschalter vor dem Einschalten des Terminals in
die Schaltstellung "E" schaltet.
⋅ Pointer Device Selection: Für die Wahl des vom Terminal verwendeten Zeigegeräts: USB-Maus oder Touchscreen
(sie können nur alternativ verwendet werden).
⋅ Date and Time: Zum Einstellen von Datum und Uhrzeit des Systems
⋅ Network Configuration: Menü für die Konfiguration der Netzwerkeinstellungen: IP-Adresse, Gateway und Subnet Mask
⋅ Security: Zum Aufrufen der Seite für die Aktivierung/Deaktivierung der Netzwerkdienste, des USB-Speichers und des
Starts des Anwenderprogramms.
80955C_MHW_GF-PROMER_01-2012_DEU
4
1

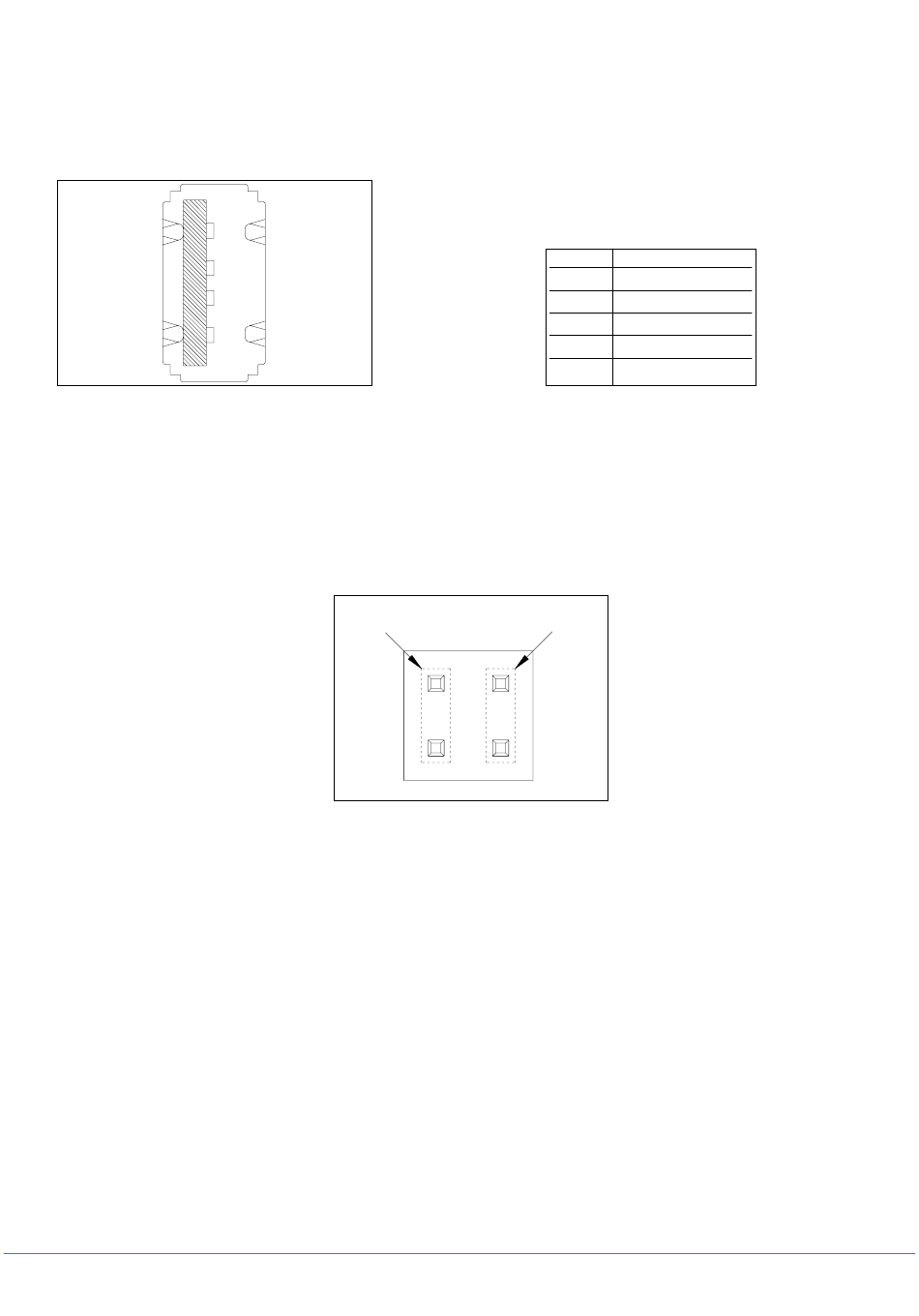

Abbildung 16
Signalbelegung der USB-Schnittstelle
ON
OFF
Abbildung 17
Steckverbinder Batterie
Pin
Beschreibung
1
VBUS
2
D-
3
D+
4
GND
Shell
SHIELD
Tabelle 7
15
