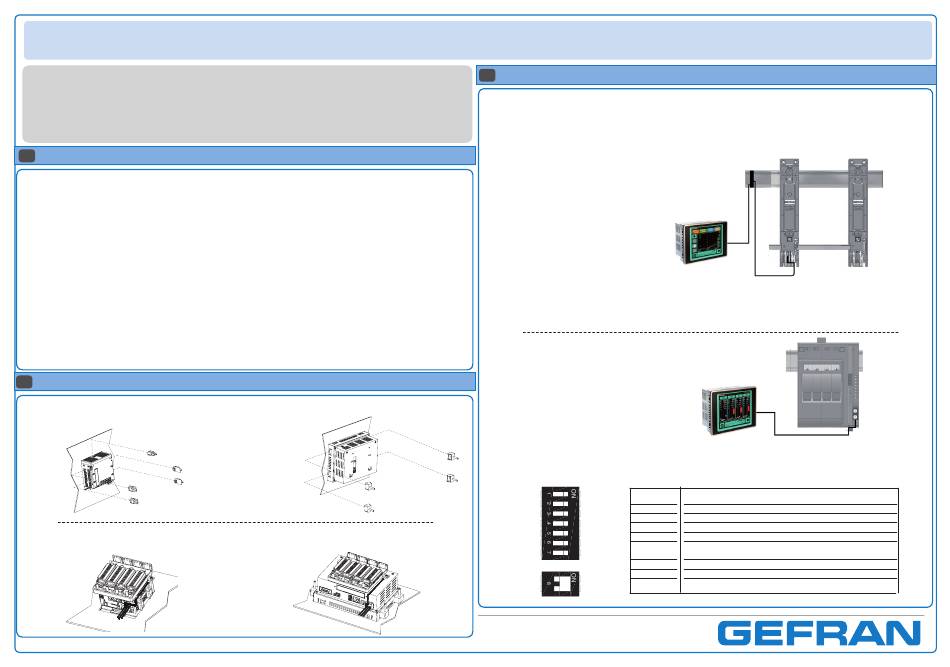

Schnellstart-Leitfaden für den Regler GF_PROMER
EINLEITENDE HINWEISE
Es empfiehlt sich vor der Installation und dem Gebrauch der Programmregler die folgenden einleitenden
Hinweise zu lesen.
Hierdurch können die Inbetriebnahme beschleunigt und Probleme vermieden werden.
Inhalt der Verpackung
1
- Zubehör des GF_Promer Modell 5,7":
•
4 Befestigungsblöcke mit Schrauben für die Schalttafelmontage
•
1 Steckverbinder für die Stromversorgung GF_PROMER
•
1 Stift für die Bedienung des Touchscreens
•
1 Ferritfilter für das Netzkabel
- Zubehör des GF_Promer Modell 3.5" :
•
5 Befestigungsblöcke mit Schrauben für die Schalttafelmontage
•
1 Steckverbinder für die Stromversorgung GF_PROMER
•
1 Stift für die Bedienung des Touchscreens
- CD mit der Dokumentation und den Bedienungsanleitungen
- Infoblätter:
Italienisch (IT),
Französisch (FR),
- Anschlusskabel RS485, Länge 5m
- Rückwandbus L-BUS4 für Erweiterung; mit Befestigungsschrauben (nur vorhanden, wenn beim Modell
die Option Freigabeeingänge/Ereignisausgänge vorgesehen ist)
Installation des GF_PROMER
2
Montage auf die Schalttafel mit den Befestigungsblöcken
GF_PROMER 3.5"
Anschlüsse
GF_PROMER 3.5"
Englisch (EN),
Deutsch (DE),
Spanisch (ES),
Portugiesisch (PT)
GF_PROMER 5.7"
GF_PROMER 5.7"
Anschlüsse für GFX, GFX4, GFXTERMO4 oder GFX4-IR
3
Für den Anschluss der Module GFX, GFX4, GFXTERMO4 oder GFX4-IR siehe die zugehörigen Dokumente
"BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE"
Serielle Verbindung mit GFX
Es können maximal vier Module mit Modbus-Schnittstelle Modell Master mit oder ohne Slave angesch-
lossen werden. Für den einfachen Anschluss steht der Adapter D-SUB 9-polig / RJ11
(Bestellnr. 5510020 Nicht enthalten)
mit Halterung für DIN-Schiene zur Verfügung.
Die Drehschalter beim Master auf 1 (10) und bei den Slaves (falls vorhanden) der Reihe nach auf 1
(11), 2 (12), 3 (13) usw. einstellen.
Serielle Verbindung mit GFX4 oder GFXTERMO4 oder GFX4-IR
Für den Anschluss das beiliegende Kabel verwenden
Die Drehschalter auf 1 (Zehner), 0 (Einer) einstellen.
Der DIP-Schalter 7 des Moduls GFX4 oder GFXTERMO4 oder GFX4-IR muss auf ON geschaltet sein
Via Sebina, 74 - 25050 PROVAGLIO D'ISEO (BS) ITALY
3
Kabel
RJ11
master
Flachkabel D-SUB,
9-polig
PORT1/S1
DIP-Schalter
Beschreibung
1
Anschlusstyp (siehe Tabelle 18-a)
2
Anschlusstyp (siehe Tabelle 18-a)
3
Anschlusstyp (siehe Tabelle 18-a)
4
Anschlusstyp (siehe Tabelle 18-a)
5
OFF = ohmsche Last
ON = induktive Last (Steuerung der Primärseite eines Transformators)
6
ON = Wiederherstellen der werkseitigen Konfiguration
7
ON = Funktion zum Simulieren von 4 Geflex
8
ON = zum Einfügen der Leitungsterminierung Port1/RS485
GEFRAN SpA
Edit. 02-2012
slave
