3.5 BUS-G Bus-Erweiterung
Die Erweiterung BUS-G erlaubt die Verwendung der Backplane L-BUS4.
Modul L-BUS4 (Option)
Die Backplane mit 4 dedizierten Steckplätze unterstützt maximal 4 E/A-Module der Serie GILOGIK II.
Zum Installieren dieses Moduls muss man wie folgt verfahren:
• Zum Ausschalten des Systems die externe Stromversorgung unterbrechen
• Das Modul wie in der Abbildung zu sehen in den vorgesehenen Steckverbinder einstecken
• Das System wieder einschalten
10
2 Bohrungen
M4
16
10

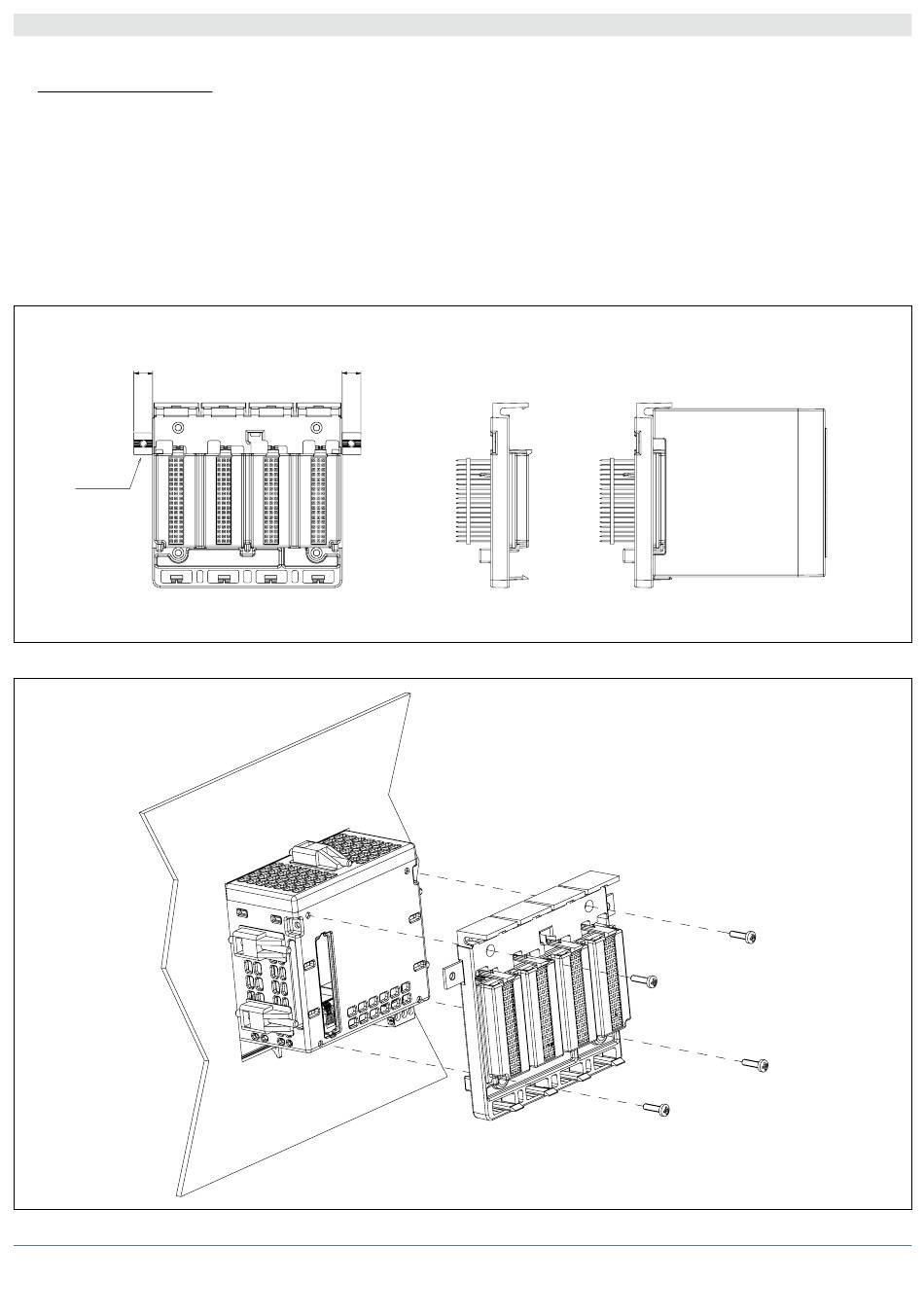

Abbildung 18 - Modul L-BUS4
Abbildung 19 - Montage des L-BUS4 auf GF_PROMER 35
