Verdrahtung der Module
Erforderliches Werkzeug: Schraubendreher mit Klinge max. 2,5 mm.

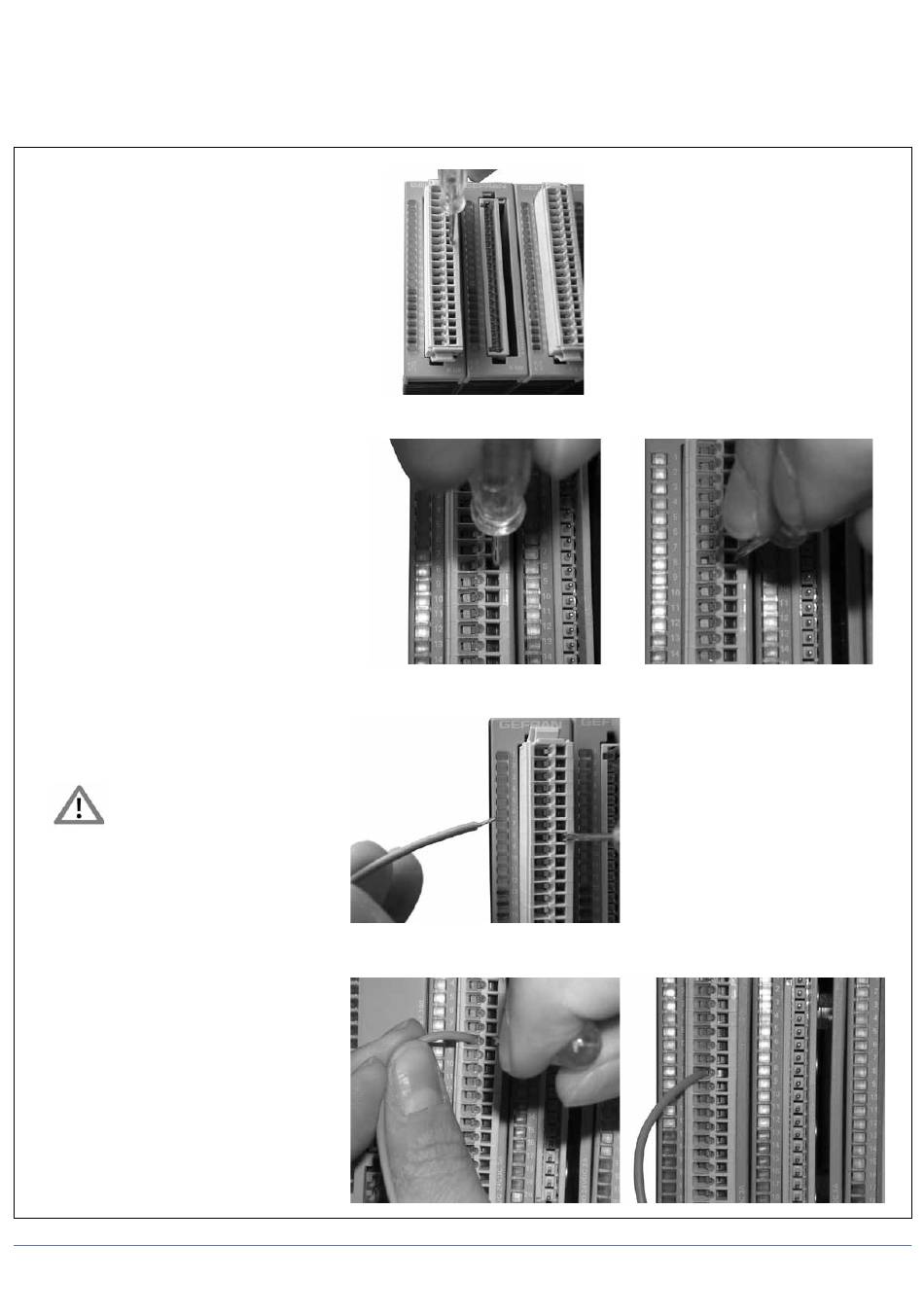

Alle zu verdrahtenden Steckverbinder sind schraubenlos. Das An- bzw. Abklemmen der Drähte wie beschrieben:
1. Die anzuschließenden Drähte
abisolieren
2. den Schraubendreher in die vor-
gesehene Öffnung einführen
3. den Schraubendreher als Hebel
verwenden, um die Klemmfeder zu
öffnen
4. Den Draht in die Klemmstelle mit
geöffneter Feder einführen
Die Drähte um max. 7 mm
abisolieren; die Drähte nicht
mit einem Kabelschuh oder
Lötzinn versehen und keine starren
Drähte verwenden
5. Den Draht einführen und die
Feder wieder in die Ruhestellung
bringen
