3.4.1 Spannungsversorgung-Schnittstelle

Stromversorgung 24VDC, -15% +20%. Das interne Netzgerät ist galvanisch getrennt und verfügt über einen
Verpolungsschutz und Kurzschlussschutz. Das Terminal hat eine Klemmenleiste für die Spannungsversorgung.
Abbildung 11 enthält das Anschlussbild des Steckverbinders.
Anmerkung: Sicherstellen, dass das Netzgerät die für den einwandfreien Betrieb erforderliche Leistung abgeben kann.
Die Spannungsversorgung muss geerdet sein. Die Erdung trägt zur Begrenzung der elektromagnetischen Störungen
des Steuersystems bei.
Alle elektronischen Einrichtungen des Steuersystems müssen geerdet sein.
Die Erdung muss den geltenden einschlägigen Vorschriften entsprechen.
Max. Strom. GF_PROMER 35:
• (ohne E/A) 240mA, 5W
• (mit E/A) 360mA, 7W
Zur Begrenzung der Störempfindlichkeit GF_PROMER 57 muss ein Ferritkern zur Störungsunterdrückung montiert wer-
den, wie er in Abbildung zu sehen ist.
Der in Kunststoff eingegossene Ferritkern für runde Leitungen wird mit dem Produkt geliefert.
80955C_MHW_GF-PROMER_01-2012_DEU
Max. Strom. GF_PROMER 57:
• (ohne E/A) 480mA, 8,5W
• (mit E/A) 490mA, 9W

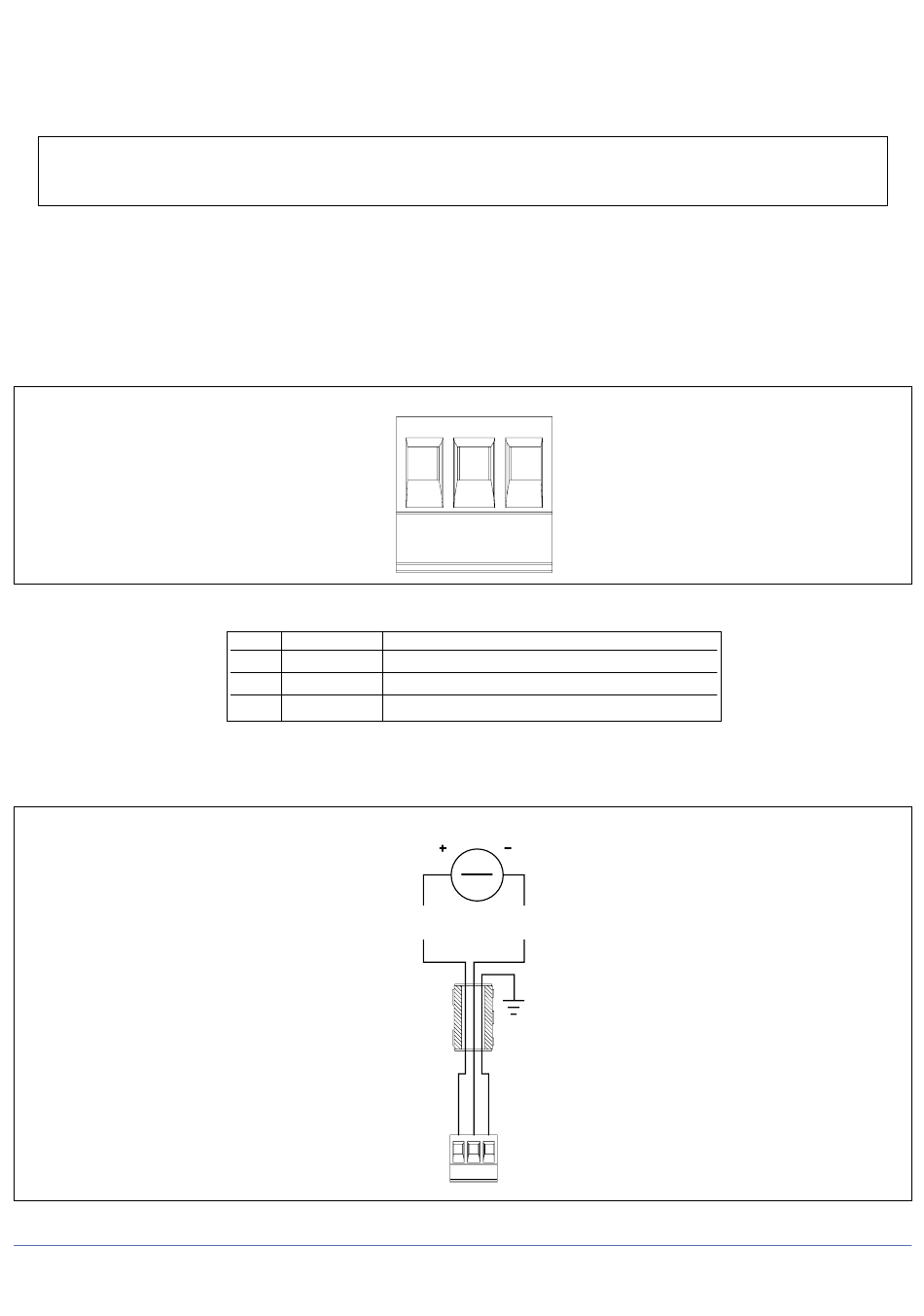

Abbildung 11 - Stecker von Spannungsversorgung
Pin Name Beschreibung
1 +24 VDC Spannungsversorgung +
2 0 V Spannungsversorgung Masse
3 GND Potential Erde
+24V
Abbildung 12 - Ferritkern auf den Netzleitungen der GF_PROMER 57
1 2 3
+24Vcc ±25%
0V
1 2 3
