ITALIANO
3.2 Filtro ADSL a tre porte (usato nella maggior parte delle connessioni ADSL)
Un altro tipo di filtro viene installato nello stesso punto in cui il router si collega alla linea
telefonica. È necessario un unico filtro. Le porte di connessione appaiono di solito con le
seguenti etichette:
• Line
- È la porta per la connessione alla presa a muro.
• ADSL – È la porta per la connessione al router.
• Phone – È la porta per la connessione a un telefono o a un altro dispositivo telefonico.

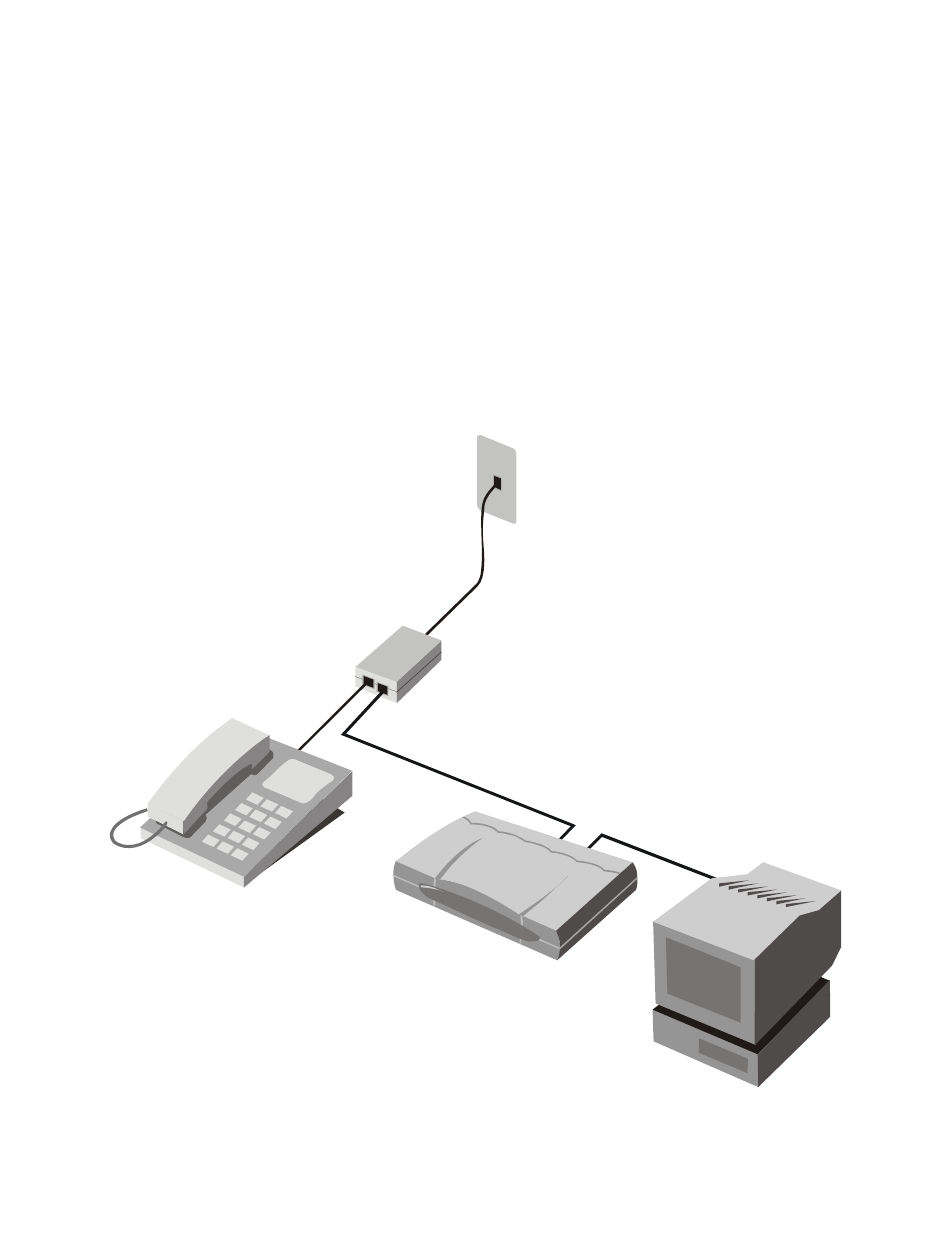

L'immagine qui di seguito mostra l'uso appropriato di questo tipo di filtro. È necessario
assicurarsi che le linee siano collegate in maniera corretta. Se non si sente nessun tono di
chiamata attraverso il telefono, verificare le connessioni per accertarsi che i cavi siano stati
collegati fino in fondo e che siano connessi alla porta giusta.
Phone Jack
Line Splitter
Phone
ADSL Device
CADSLR4(B)+
CADSLR4(B)
PC
Filtro a tre porte
