MAGYAR
3.2 Háromportos ADSL szűrő (a legtöbb ADSL esetében ilyet használnak)
Másmilyen szűrő telepítésére kerül sor ugyanazon a helyen, ahol az útválasztó a
telefonvonalhoz csatlakozik. Csupán egy szűrőre van szükség. A csatlakoztatásra szolgáló
portok címkézése általában az alábbi:
• Line
- Ez a port csatlakozik a fali dugaszhüvelyhez.
• ADSL
– Ez a port csatlakozik az útválasztóhoz.
• Phone
– Ez a port telefonhoz vagy más telefonos eszközhöz csatlakozik.

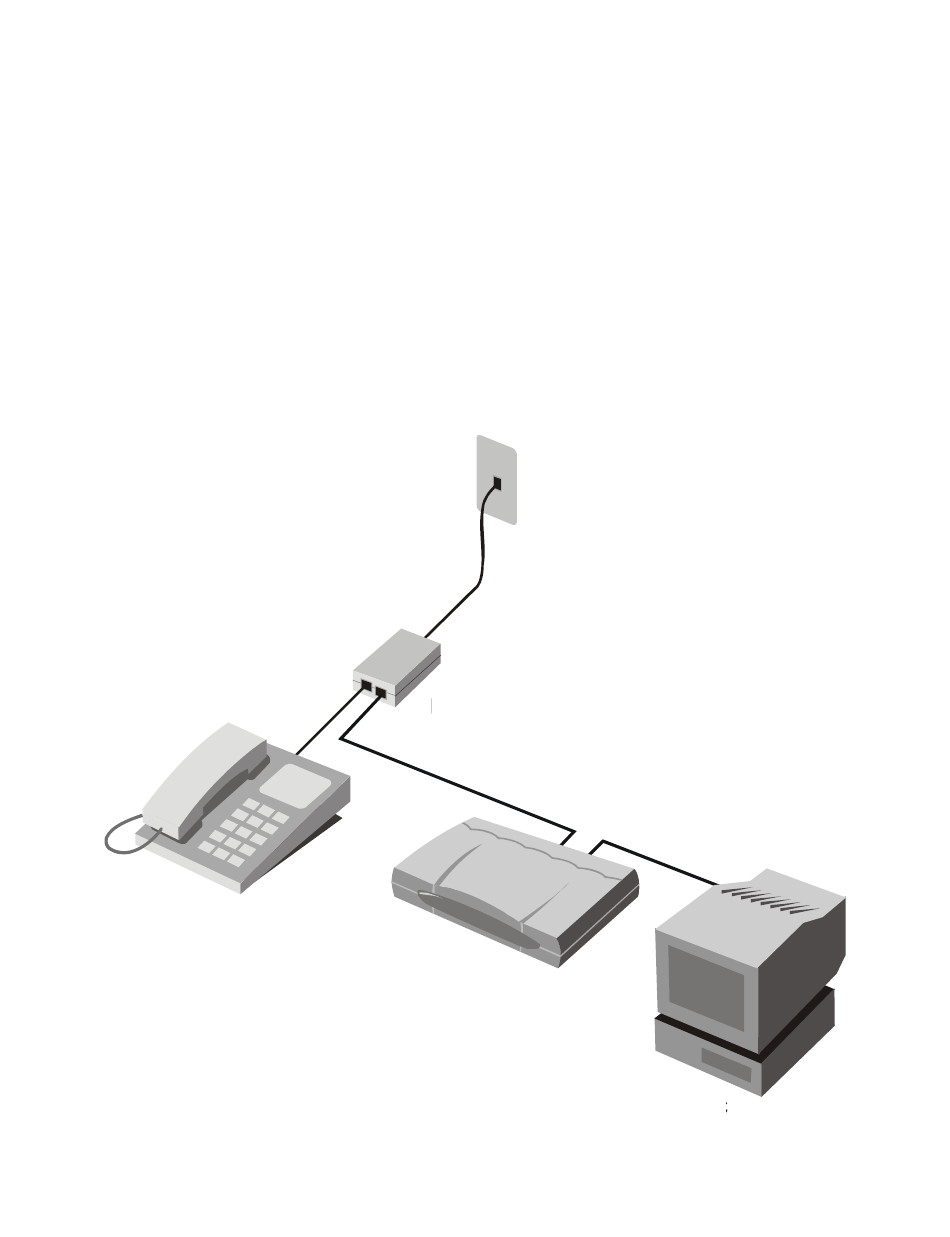

Az alábbi ábrán látható ennek a tipikus szűrőnek a megfelelő alkalmazása. Ügyeljen arra,
hogy a vonalak megfelelően legyenek csatlakoztatva. Ha a telefonban nem hallható
tárcsahang, ellenőrizze a csatlakozásokat annak biztosítására, hogy a kábeleket szilárdan
csatlakoztatták és azok a megfelelő porthoz iscsatlakoznak.
Telefon
Vonalosztó
CADSLR4(B)+
Háromportos szűrő
130
Telefon
dugaszhüvely
PC
