NEDERLANDS
3.2 Drie-Poorts ADSL Filter (Gebruikt in de meeste ADSL situaties)
De drie-poorts filter wordt geplaatst op het punt waar de Router wordt aangesloten op de
telefoonlijn. In deze situatie is maar 1 filter nodig. De aansluitingen worden aangeduid met:
Line - Deze poort wordt aangesloten op de telefoonaansluiting.
ADSL – Deze poort wordt aangesloten op de router.
Phone – Deze poort wordt aangesloten op een telefoon.

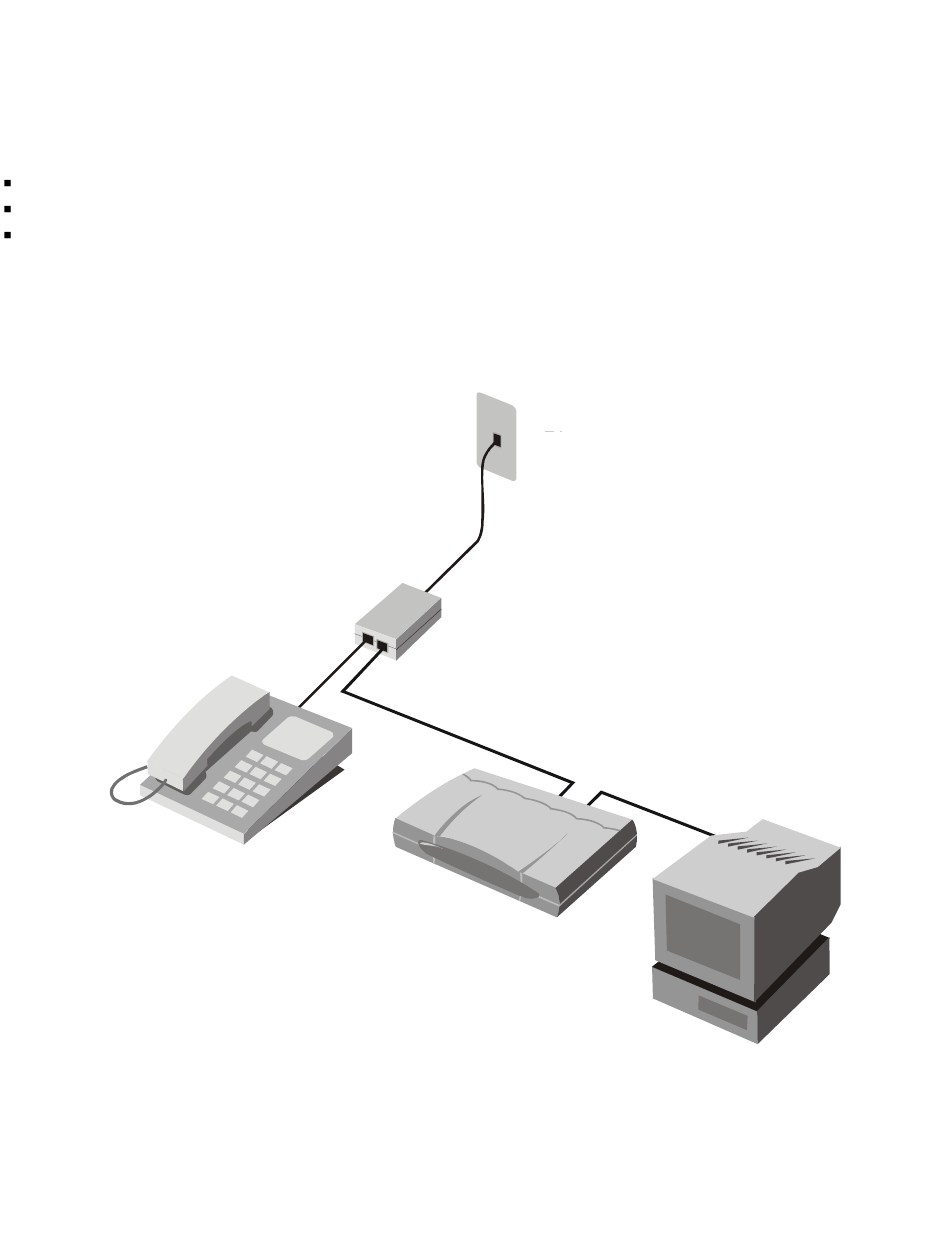

Het onderstaande diagram geeft de correcte aansluiting van het filter weer. Zorg ervoor dat
de kabels goed zijn aangesloten. Als u geen kiestoon te horen krijgt op uw telefoon, dient u
te controleren of de kabels op het filter goed vast zitten en correct geplaatst zijn.
Phone
Phone Jack
Line Splitter
CADSLR4(B)
3-poorts Filter
4
PC
