NEDERLANDS

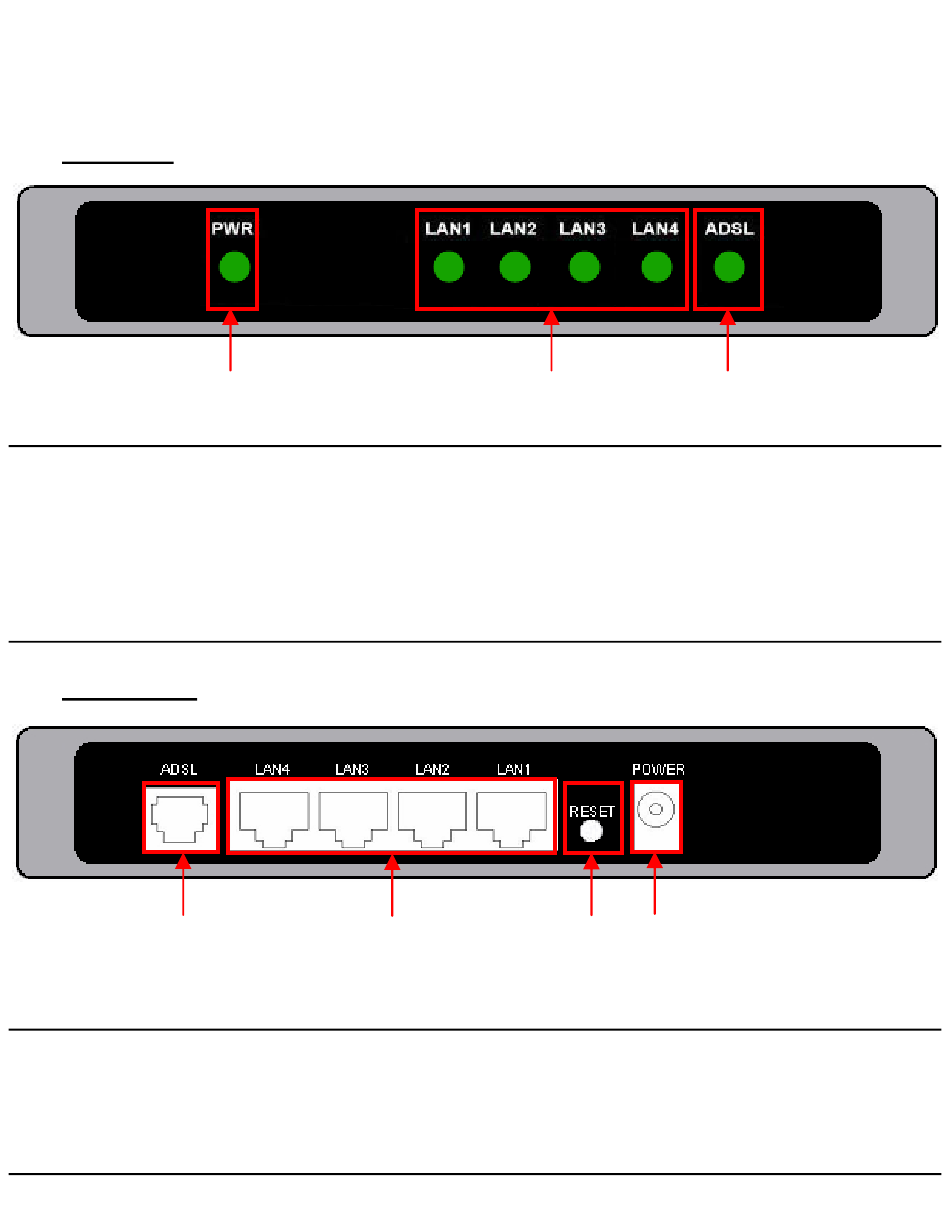

2. Uitleg van de ADSL2+ Router & Modem
• Voorzijde
Nr Beschrijving
1 Power LED
2 LAN LED's
(1,2,3,4)
3 ADSL LED
• Achterzijde
1
Nr Beschrijving
1 ADSL Aansluiting
2 LAN Poorten
3 Reset knop
4 Adapter aansluiting
1
Status
AAN
UIT
AAN
UIT
Knipperend
AAN
UIT
2
2
Status Uitleg
Het apparaat staat aan
Het apparaat staat uit
Een netwerkverbinding is actief op de LAN Poort
Geen netwerkverbinding actief op de LAN Poort
Data wordt verstuurd / ontvangen via de LAN Poort
Een ADSL verbinding is aangemaakt
Er is geen ADSL verbinding aangemaakt
3
Uitleg
Aansluiting voor de ADSL Lijn
Aansluitingen voor de computer(s)
Zet het apparaat terug naar de fabrieksinstellingen
(Knop +/- 10 seconden ingedrukt houden)
Aansluiting voor de spanningsadapter
2
3
4
