3.2. Filtro ADSL de 3 puertos (utilizado en la mayoría de conexiones ADSL)
Este tipo de filtro se instala en el mismo punto donde el Router conecta con la línea
telefónica y tan sólo es necesario un único filtro. A continuación se describe la nomenclatura
habitual de los puertos de conexión:
Línea - Este puerto se conecta a la toma de la pared.
ADSL – Este puerto se conecta al Router.
Teléfono – Este puerto se conecta a un teléfono o a otro dispositivo telefónico.

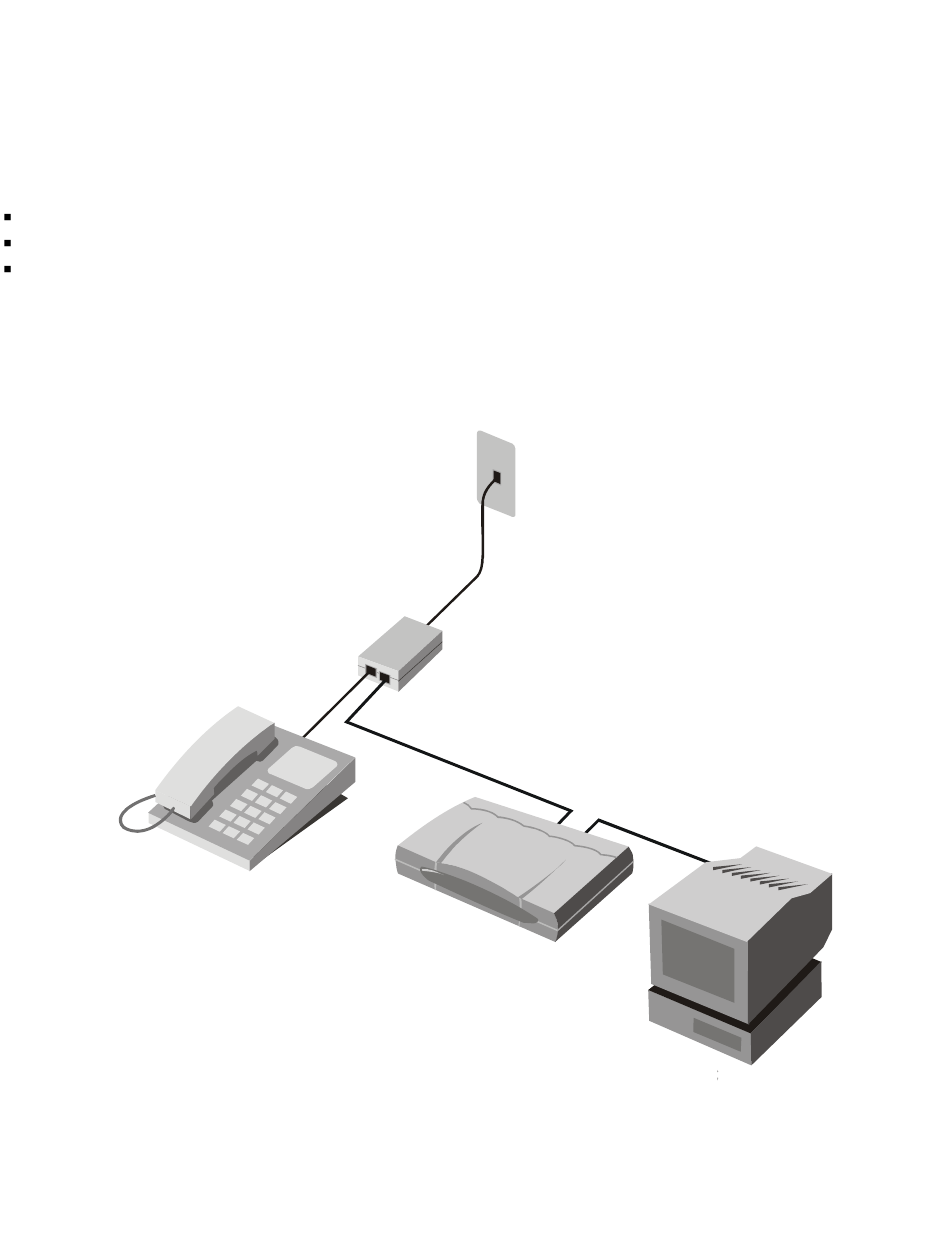

La imagen siguiente ilustra el uso correcto de este tipo de filtro. Compruebe que las líneas
están conectadas de forma adecuada. Si no oye el tono de marcación del teléfono, revise las
conexiones para garantizar que los cables están acoplados con firmeza a los puertos
correctos.
Teléfono
Distribuidor de líneas
ADSL Device
CADSLR4(B)
Filtro de 3 puertos
40
Toma de la pared
PC
