1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしている
こ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよび
シャーシのマニュアルの指示に従ってく ださい。
2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー
ディオヘッダーに取り付けてく ださい。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、 HD オーディオパネル専用です。 AC 97 オーディオ
パネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtek コントロールパネルの 「FrontMic」 タ
ブで、 「 録音音量」 を調整してく ださい。

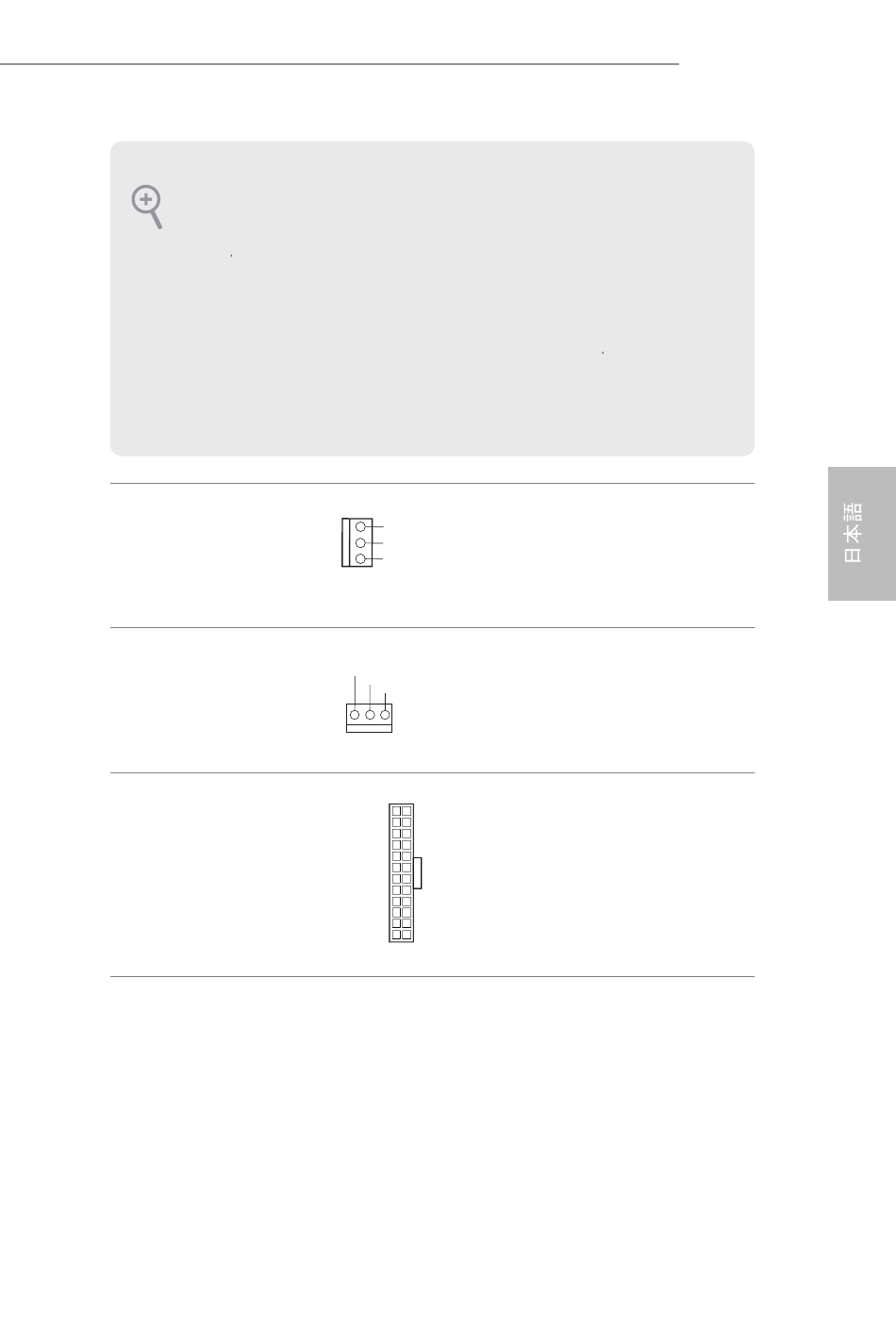

シャーシファンコネ
クター
（3 ピン CHA_FAN1）
（p.1、 No. 6 参照）
CPU ファンコネクタ
（3 ピン CPU_FAN1）
（p.1、 No. 1 参照）
ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1、 No. 2 参照）
ファンケーブルはファンコネク
GND
ターに接続し、 黒線とアースピ
+12V
CHA_FAN_SPEED
ンを合わせてく ださい。
CPU ファンケーブルをコネクタ
GND
+12V
に接続して、 黒色のワイヤーを
CPU_FAN_SPEED
接地ピンに合わせてく ださい。
このマザーボードは 24 ピン
12 24
ATX 電源コネクタが装備され
ています。 20 ピンの ATX 電源
を使用するには、 ピン 1 と 13
に合わせて接続してく ださい。
1 13
