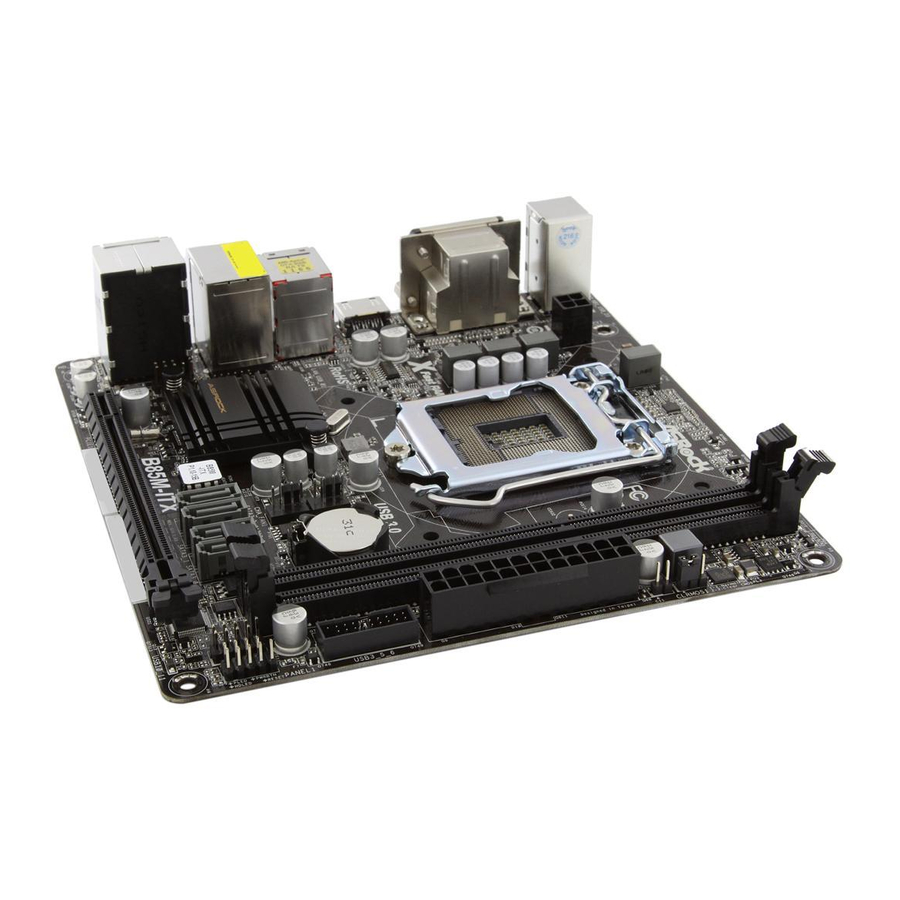

ASROCK B85M-ITX Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. B85M-ITX
  6. Bedienungsanleitung
ASROCK B85M-ITX Bedienungsanleitung

ASROCK B85M-ITX Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Version 1.0
Published April 2013
Copyright©2013 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK B85M-ITX

Inhaltszusammenfassung für ASROCK B85M-ITX

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI™...

  • Seite 3: Motherboard-Layout

    B85M-ITX Motherboard Layout USB 2.0 T: USB2 B: USB3 Fast RAM RoHS USB 3.0 T: USB1 B: USB2 USB 3.0 CMOS USB 2.0 Battery Top: T: USB0 Intel RJ-45 B: USB1 USB3_5_6 64Mb BIOS B85M-ITX AUDIO CODEC USB_10_11 PANEL1 PCIE1...
  • Seite 4 No. Description ATX 12V Power Connector (ATX12V1) 2 x 240-pin DDR3 DIMM Slots (DDR3_A1, DDR3_B1) Clear CMOS Jumper (CLRCMOS1) Chassis Intrusion Header (CI1) ATX Power Connector (ATXPWR1) CPU Fan Connector (CPU_FAN1) USB 3.0 Header (USB3_5_6) USB 2.0 Header (USB10_11) System Panel Header (PANEL1) SATA3 Connector (SATA3_0) SATA3 Connector (SATA3_1) SATA3 Connector (SATA3_2)
  • Seite 5 B85M-ITX I/O Panel No. Description No. Description USB 2.0 Ports (USB_23) Microphone (Pink) VGA Port Optical SPDIF Out Port eSATA Connector*** USB 2.0 Ports (USB_01) LAN RJ-45 Port* USB 3.0 Ports (USB3_12) Central / Bass (Orange) HDMI Port Rear Speaker (Black)
  • Seite 6 * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications. ACT/LINK LED SPEED LED LAN Port Activity / Link LED Speed LED Status Description Status Description No Link 10Mbps connection Blinking Data Activity Orange...

  • Seite 7: Chapter 1 Introduction

    If you require technical support related to this mother- board, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.

  • Seite 8: Specifications

    1.2 Specifications Platform • Mini-ITX Form Factor • All Solid Capacitor design • Supports 4th Generation Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® in LGA1150 Package • 4 Power Phase Design ® • Supports Intel Turbo Boost 2.0 Technology ®...
  • Seite 9 B85M-ITX • Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz • Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI (Compliant HDMI monitor is required) • Supports HDCP function with DVI-D and HDMI ports • Supports Full HD 1080p Blu-ray (BD) playback with DVI-D...
  • Seite 10 Storage • 4 x SATA3 6.0 Gb/s connectors, support NCQ, AHCI and “Hot Plug” functions • 1 x eSATA connector, supports NCQ, AHCI and “Hot Plug” functions Connector • 1 x Chassis Intrusion header • 1 x TPM header • 1 x CPU Fan connector (4-pin) • 1 x Chassis Fan connector (4-pin) • 1 x 24 pin ATX power connector • 1 x 4 pin 12V power connector...
  • Seite 11 Due to limitation, the actual memory size may be less than 4GB for the reservation for sys- tem usage under Windows® 32-bit operating systems. Windows® 64-bit operating systems do not have such limitations. You can use ASRock XFast RAM to utilize the memory that Windows® cannot use.

  • Seite 12: Unique Features

    LED, FAN-Tastic Tuning, OC Tweaker and a whole lot more. ASRock Instant Flash ASRock Instant Flash is a BIOS flash utility embedded in Flash ROM. This conve- nient BIOS update tool allows you to update the system BIOS in a few clicks without preparing an additional floppy diskette or other complicated flash utility.
  • Seite 13 And it also boosts the speed of Adobe Photoshop 5 times faster. Another advantage of ASRock XFast RAM is that it reduces the frequency of accessing your SSDs or HDDs in order to extend their lifespan.
  • Seite 14 Windows® 8 brings the ultimate boot up experience. The lightning boot up speed makes it hard to access the UEFI setup. ASRock Restart to UEFI allows users to enter the UEFI automatically when turning on the PC. By enabling this function, the PC will enter the UEFI directly after you restart.

  • Seite 15: Chapter 2 Installation

    Chapter 2 Installation This is an Mini-ITX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 16: Installing The Cpu

    2.1 Installing the CPU 1. Before you insert the 1150-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Seite 17 B85M-ITX...
  • Seite 18 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 19 B85M-ITX 2.2 Installing the CPU Fan and Heatsink...
  • Seite 20 2.3 Installing Memory Modules (DIMM) This motherboard provides two 240-pin DDR3 (Double Data Rate 3) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR3 DIMM pairs. 2.
  • Seite 21 B85M-ITX...
  • Seite 22 2.4 Expansion Slots (PCI and PCI Express Slots) There is 1 PCI Express slot on this motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 23 B85M-ITX 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short”...
  • Seite 24 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power (9-pin PANEL1) switch, reset switch and...
  • Seite 25 B85M-ITX Serial ATA3 Connectors These four SATA3 (SATA3_0: connectors support SATA see p.1, No. 10) data cables for internal (SATA3_1: storage devices with up to see p.1, No. 11) 6.0 Gb/s data transfer rate. (SATA3_2: see p.1, No. 12) (SATA3_3: see p.1, No.
  • Seite 26 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must sup- port HDA to function correctly. Please follow the instructions in our manual and chassis manual to install your system. 2. If you use an AC’97 audio panel, please install it to the front panel audio header by the steps below: A.
  • Seite 27 B85M-ITX ATX 12V Power This motherboard pro- Connector vides an 8-pin ATX 12V (8-pin ATX12V1) power connector. To use a (see p.1, No. 1) 4-pin ATX power supply, please plug it along Pin 1 and Pin 5. Chassis Intrusion Header...
  • Seite 28 1 Einleitung Vielen Dank, dass Sie sich für das B85M-ITX von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 29: Technische Daten

    B85M-ITX 1.2 Technische Daten Plattform • Mini-ITX-Formfaktor • Vollständig solides Kondensatordesign Prozessor • Unterstützt Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket • 4-Leistungsphasendesign ® • Unterstützt Intel Turbo Boost 2.0-Technologie ®...
  • Seite 30 • Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz • Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich) • Unterstützt HDCP-Funktion mit DVI-D- und HDMI-Ports • Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports Audio • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-...
  • Seite 31 B85M-ITX Speicher • 4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und „Hot-Plugging“-Funktionen • 1 x eSATA-Anschluss, unterstützt NCQ, AHCI und „Hot- Plugging“-Funktionen Anschluss • 1 x Gehäuseeingriff-Stiftleiste • 1 x TPM-Stiftleiste • 1 x CPU-Lüfteranschluss (4-polig) • 1 x Gehäuselüfteranschluss (4-polig) • 1 x 24-poliger ATX-Netzanschluss...
  • Seite 32 Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

  • Seite 33: Jumpereinstellung

    B85M-ITX 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

  • Seite 34: Integrierte Stiftleisten Und Anschlüsse

    1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädi- gen. Systemblende-Stiftleiste Verbinden Sie (9-polig, PANEL1) Netzschalter, Reset-Taste...
  • Seite 35 B85M-ITX Serial-ATA-III-Anschlüsse Diese vier SATA-III- (SATA3_0: Anschlüsse unterstützen siehe S. 1, Nr. 10) SATA-Datenkabel für (SATA3_1: interne Speichergeräte mit siehe S. 1, Nr. 11) einer Datenübertragungsge (SATA3_2: schwindigkeit bis 6,0 Gb/s. siehe S. 1, Nr. 12) (SATA3_3: siehe S. 1, Nr. 13) USB 2.0-Stiftleisten...
  • Seite 36 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse. 2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren: A.
  • Seite 37 B85M-ITX ATX-12-V-Netzanschluss Dieses Motherboard bietet (8-polig, ATX12V1) einen 8-poligen ATX- (siehe S. 1, Nr. 1) 12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 Gehäuseeingriff- Dieses Motherboard Stiftleiste(2-polig, CI1) unterstütztdie Gehäuse-offen- Signal (siehe S. 1, Nr. 4) Erkennung, die erkennt, wenn die Gehäuseabdeckung...

  • Seite 38: Contenu De L'emballage

    à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.

  • Seite 39: Spécifications

    B85M-ITX Spécifications • Facteur de forme Mini-ITX Plateforme • Conception à condensateurs solides Processeur • Prend en charge les processeurs de 4ème Génération Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package LGA1150 • Alimentation à 4 phases ®...
  • Seite 40 • Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz • Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis) • Prend en charge la fonction HDCP via ports DVI-D et HDMI • Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI...
  • Seite 41 B85M-ITX Stockage • 4 x connecteurs SATA3 6,0 Go/s, compatibles avec les fonctions NCQ, AHCI et « Hot Plug » • 1 x connecteur eSATA, compatible avec les fonctions NCQ, AHCI et « Hot Plug » Connectique • 1 x embase d’intrusion châssis • 1 x embase TPM • 1 x connecteur pour ventilateur de CPU (4 broches)
  • Seite 42 • FCC, CE, WHQL • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows®...
  • Seite 43 B85M-ITX 1.3 Configuration des cavaliers (Jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-circuité’ . Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est ‘ouvert’ .
  • Seite 44 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau sys- Branchez le bouton de tème...
  • Seite 45 B85M-ITX Connecteurs Serial ATA3 Ces quatre connecteurs (SATA3_0: SATA3 sont compatibles voir p.1, No. 10)(SATA3_1: avec les câbles de données voir p.1, No. 11)(SATA3_2: SATA pour les appareils de voir p.1, No. 12)(SATA3_3: stockage internes avec un voir p.1, No. 13) taux de transfert maximal de 6,0 Go/s.
  • Seite 46 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
  • Seite 47 B85M-ITX Connecteur d’alimentation Cette carte mère est ATX 12V dotée d’un connecteur (ATX12V1 à 8 broches) d’alimentation ATX 12V (voir p.1, No. 1) à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

  • Seite 48: Contenuto Della Confezione

    Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http:// www.asrock.com.
  • Seite 49 B85M-ITX 1.2 Specifiche Piattaforma • Fattore di forma Mini-ITX • Design di condensatore solido • Supporta Intel® CoreTM i7 / i5 / i3 di 4^ generazione / Xeon® / Pentium® / Celeron® in LGA1150 Package • 4 Power Phase Design ®...
  • Seite 50 • Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 Hz • Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI) • Supporta la funzione HDCP con porte DVI-D e HDMI • Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D e HDMI...
  • Seite 51 B85M-ITX Connettore • 1 x header di intrusione nello chassis • 1 x header TPM • 1 x connettore ventola CPU (4 pin) • 1 x connettore ventola chassis (4 pin) • 1 x connettore alimentazione ATX a 24 pin • 1 x connettore alimentazione da 12 V a 4 pin...
  • Seite 52 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows® non può utilizzare.
  • Seite 53 B85M-ITX 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
  • Seite 54 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare l'interruttore sistema...
  • Seite 55 B85M-ITX Connettori Serial ATA3 Questi quattro connettori (SATA3_0: SATA3 supportano cavi vedere pag.1, n. 10) dati SATA per dispositivi (SATA3_1: di archiviazione interna, vedere pag.1, n. 11) con una velocità di (SATA3_2: trasferimento dati fino a 6,0 vedere pag.1, n. 12) Gb/s.
  • Seite 56 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema. 2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello ante- riore seguendo le fasi di seguito: A.
  • Seite 57 B85M-ITX Connettore di Questa scheda madre è alimentazione ATX da 12 V dotata di un connettore (ATX12V1 a 8 pin) di alimentazione ATX da (vedere pag. 1, n. 1) 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.

  • Seite 58: Contenido Del Paquete

    Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

  • Seite 59: Especificaciones

    B85M-ITX 1.2 Especificaciones Plataforma • Factor de forma Mini-ITX • Diseño de los Condensadores: All Solid • Compatible con 4.ª Generación de Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en Paquete LGA1150 • Diseño de 4 fases de alimentación ®...
  • Seite 60 • Compatible con D-Sub con máxima resolución hasta 1920x1200 @ 60Hz • Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI) • Compatible con función HDCP con puertos DVI-D y HDMI • Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI Audio...
  • Seite 61 B85M-ITX Conectores • 1 cabezal de intrusión de chasis • 1 cabezal TPM • 1 conector de ventilador de la CPU (de 4 pines) • 1 conector de ventilador de chasis (de 4 pines) • 1 conector de alimentación ATX de 24 pines • 1 conector de alimentación de 12V de 4 pines...
  • Seite 62 • Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP) * Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar espacio para el uso del sistema en sistemas operativos Windows®...
  • Seite 63 B85M-ITX 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
  • Seite 64 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del siste- Conecte el interruptor de alimentación, restablezca el...
  • Seite 65 B85M-ITX Conectores Serie ATA3 Estos cuatro conectores (SATA3_0: SATA3 son compatibles consulte la pág.1, N.º 10) con cables de datos SATA (SATA3_1: para dispositivos de consulte la pág.1, N.º 11) almacenamiento interno (SATA3_2: con una velocidad de consulte la pág.1, N.º 12)
  • Seite 66 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
  • Seite 67 B85M-ITX Conector de alimentación Esta placa base contiene un ATX de 12V conector de alimentación (ATX12V1 de 8 pines) ATX de 12V y 8 pines. (consulte la pág.1, N.º 1) Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.

  • Seite 68: Комплект Поставки

    1 Введение Благодарим вас за приобретение надежной материнской платы ASRock B85M- ITX, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.
  • Seite 69 B85M-ITX 1.2 Спецификация Платформа • Форм-фактор Mini-ITX • Использование только твердотельных конденсаторов ЦП • Поддержка процессоров 4-го поколения Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150 • Система питания 4 ® • Поддержка технологии Intel Turbo Boost 2.0...
  • Seite 70 • Поддержка D-Sub с максимальным разрешением до 1920x1200 при 60 Гц • Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI (необходим HDMI- совместимый монитор) • Поддержка функции HDCP через порты DVI-I и HDMI • Поддержка...
  • Seite 71 B85M-ITX Разъемы • 1 x колодка для датчика вскрытия корпуса • 1 x колодка ТРМ • 1 x разъем для вентилятора ЦП (4-контактный) • 1 x разъем для вентилятора корпуса (4-контактный) • 1 х разъем питания АТХ (24-контактный) • 1 x 4-контактный разъем питания 12 В...
  • Seite 72 В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.
  • Seite 73 B85M-ITX 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них...
  • Seite 74 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы. Подключите...
  • Seite 75 B85M-ITX Разъемы Serial ATA3 Эти четыре (SATA3_0: разъема SATA3 см. стр.1, № 10) предназначены для (SATA3_1: подключения кабелей см. стр.1, № 11) SATA внутренних (SATA3_2: запоминающих см. стр.1, № 12) устройств для передачи (SATA3_3: данных со скоростью до см. стр.1, № 13) 6,0 Гб/с.
  • Seite 76 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус. 2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели, как...
  • Seite 77 B85M-ITX Разъем питания АТХ 12 В Эта материнская плата (8-контактный, снабжена 8-контактным ATX12V1) разъемом питания АТХ (См. стр. 1, № 1) 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5. Колодка для датчика...

  • Seite 78: Conteúdo Da Embalagem

    Caso ocorram modificações a esta documentação, a versão actualizada estará disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa principal, visite o nosso Web site para obter informações específicas acerca do modelo que está...
  • Seite 79 B85M-ITX 1.2 Especificações Plataforma • Formato Mini-ITX • Design de condensador sólido • Suporta processadores Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® de 4ª geração em socket LGA1150 • Design com 4 fases de alimentação ®...
  • Seite 80 • Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz • Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com HDMI (É necessário um monitor compatível com HDMI) • Suporta a função HDCP com portas DVI-D e HDMI • Suporta reprodução Blu-ray (BD) Full HD a 1080p com portas DVI-D e HDMI Áudio...
  • Seite 81 B85M-ITX Conector • 1 x Terminal de intrusão no chassis • 1 x Terminal TPM • 1 x Conector da ventoinha da CPU (4 pinos) • 1 x Conector da ventoinha do chassis (4 pinos) • 1 x conector de alimentação de 24 pinos ATX • 1 x conector de alimentação de 12V de 4 pinos...
  • Seite 82 • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em sistemas operativos Windows®...
  • Seite 83 B85M-ITX 1.3 Configuração dos jumpers A imagem abaixo ilustra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
  • Seite 84 1.4 Terminais e conectores integrados Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal. Terminal do painel de Ligue o botão de sistema alimentação, o botão de...
  • Seite 85 B85M-ITX Conectores ATA3 de série Estes quatro conectores (SATA3_0: SATA3 suportam consultar p.1, Nº. 10) cabos de dados SATA (SATA3_1: para dispositivos de consultar p.1, Nº. 11) armazenamento interno (SATA3_2: com uma velocidade de consultar p.1, Nº. 12) transferência de dados de (SATA3_3: até...
  • Seite 86 1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no manual do chassis para instalar o seu sistema. 2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo: A.
  • Seite 87 B85M-ITX Conector de alimentação Esta placa principal de 12V ATX inclui um conector de (ATX12V1 de 8 pinos) alimentação de 12V ATX (consultar p.1, N.º 1) de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

  • Seite 88: Ambalaj İçeriği

    ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.
  • Seite 89 B85M-ITX 1.2 Özellikler Platform • Mini-ITX Form Faktörü • Tam Katı Bağlayıcı tasarımı • 4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedir • 4 Güç Safhası Tasarımı ® • Intel Turbo Boost 2.0 Teknolojisini destekler...
  • Seite 90 • 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler • HDMI ile Otomatik Dudak Senkronizasyonu (12bpc), xvYCC ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır) • DVI-D ve HDMI bağlantı noktaları ile HDCP işlevini destekler • DVI-D, ve HDMI bağlantı...
  • Seite 91 B85M-ITX Bağlayıcı • 1 x Kasa Yetkisiz Erişim bağlantısı • 1 x TPM bağlantısı • 1 x CPU Fan bağlayıcısı (4-pin) • 1 x Kasa Fanı bağlayıcısı (4-pin) • 1 x 24 pin ATX güç bağlayıcısı • 1 x 4 pin 12V güç bağlayıcısı...
  • Seite 92 • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçe- vesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur.
  • Seite 93 B85M-ITX 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı...
  • Seite 94 1.4 Kart Üzerindeki Bağlantı ve Konektörler Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı Güç anahtarını bağlayın, (9-pin PANEL1) kasa üzerindeki anahtar ile RESET#...
  • Seite 95 B85M-ITX Seri ATA3 Bağlayıcıları Bu dört SATA3 bağlayıcısı, (SATA3_0: veri aktarım hızı 6,0 Gb/ bkz. s.1, No. 10) sn'ye kadar olan dahili (SATA3_1: depolama aygıtları için bkz. s.1, No. 11) tasarlanmış SATA veri (SATA3_2: kablolarını destekler. bkz. s.1, No. 12) (SATA3_3: bkz.
  • Seite 96 1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin. 2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın: A.
  • Seite 97 B85M-ITX ATX 12V Güç Bağlayıcısı Bu anakart, 8-pin ATX (8-pin ATX12V1) 12V güç bağlayıcısı (bkz. sf.1, No. 1) sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın. Kasa Yetkisiz Erişim Bu anakartkasa kapağının açılıp Bağlantısı...
  • Seite 98 ASRock B85M-ITX 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수하며 , 품질과 내구성 에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 . 이 설명서에서 1 장과 2 장에서는 마더보드를 소개하고 단계적 설치 지침을 설...
  • Seite 99 B85M-ITX 1.2 규격 • Mini-ITX 폼 팩터 플랫폼 • 모든 솔리드 콘덴서 구조 • LGA1150 패키지로 제공되는 4 세대 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® 지원 • 4 개 전원 위상 구조 ®...
  • Seite 100 • D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz) • Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 ) • DVI-D 및 HDMI 포트를 이용한 HDCP 기능 지원 • DVI-D 및...
  • Seite 101 B85M-ITX • 섀시 침입 헤더 1 개 커넥터 • TPM 헤더 1 개 • CPU 팬 커넥터 1 개 (4 핀 ) • 섀시 팬 커넥터 1 개 (4 핀 ) • 24 핀 ATX 전원 커넥터 1 개 • 4 핀 12V 전원 커넥터 1 개...
  • Seite 102 제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용 을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체 제에는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows® 가 사 용할 수 없는 메모리를 이용할 수 있습니다 .
  • Seite 103 B85M-ITX 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 .
  • Seite 104 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌 우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으 로 손상됩니다 . 섀시의 전원 스위치 , 시스템 패널 헤더 RESET# (9 핀 PANEL1) 리셋...
  • Seite 105 B85M-ITX 시리얼 ATA3 커넥터 이들 네 개의 SATA3 커 (SATA3_0: 넥터는 최대 6.0 Gb/s 1 페이지 , 10 번 항목 참조 ) 데이터 전송 속도를 제 (SATA3_1: 공하는 내부 저장 장치 1 페이지 , 11 번 항목 참조 ) 용 SATA 데이터 케이블...
  • Seite 106 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이 어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오 . 2. AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤 더에...
  • Seite 107 B85M-ITX ATX 12V 전원 커넥터 이 마더보드에는 8 핀 (8 핀 ATX12V1) ATX 12V 전원 커넥터가 (1 페이지 , 1 번 항목 참조 ) 탑재되어 있습니다 . 4 핀 ATX 전원공급장치 를 사용하려면 핀 1 과 핀 5 을 따라 연결하십...
  • Seite 108 場合には、 ご使用のモデルについての詳細情報を、 当社のウェブサイ トで参照く だ さい。 アスロックのウェブサイ トでは、 最新の VGA カードおよび CPU サポート一覧 もご覧になれます。 アスロックウェブサイ ト http://www.asrock.com. 1.1 パッケージの内容 • アスロック B85M-ITX マザーボード （ミニ ITX フォームファクター） • アスロック B85M-ITX クイックインストールガイ ド • アスロック B85M-ITX サポート CD • 2 x シリアル ATA （SATA） データケーブル （オプション）...
  • Seite 109 B85M-ITX 1.2 仕様 • ミニ ITX フォームファクター プラ ッ ト フ ォーム • オール固体コンデンサー設計 • LGA1150 パッケージでは第 4 世代の Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® をサポート • 4 電源フェーズ設計 ® ターボブースト 2.0 テク ノロジーをサポート...
  • Seite 110 • D-Sub をサポート。 最大解像度 1920x1200 @60Hz • HDMI （HDMI 準拠のモニターが必要） では、 オート リ ップシ ンク、 ディープカラー （12bpc） 、 xvYCC、 HBR （高ビッ トレート オーディオ） をサポート • DVI-D と HDMI ポートで、 HDCP 機能をサポート • DVI-D と HDMI ポートで、 フル HD 1080p ブルーレイ (BD) 再生をサポート...
  • Seite 111 B85M-ITX • 1 x シャーシイントルージョンヘッダー コネクター • 1 x TPM ヘッダー • 1 x CPU ファンコネクター （4 ピン） • 1 x シャーシファンコネクター （4 ピン） • 1 x 24 ピン ATX 電源コネクター • 1 x 4 ピン 12V 電源コネクター • 1 x 前面パネルオーディオコネクター...
  • Seite 112 認証 • FCC、 CE、 WHQL • ErP/EuP Ready （ ErP/EuP ready 電源が必要です） * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com Windows® 32 ビッ トオペレーティ ングシステムでの、 システム使用に割り当てられた 実際のメモリサイズは制限のため、 4GB 未満のこ とがあります。 Windows® 64 ビッ ト のオペレーティ ングシステムでは、 そのような制限はありません。 Windows® では使 えないメモリを使用するために、 アスロック XFast RAM を使用するこ とができます。...
  • Seite 113 B85M-ITX 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被 さっていない場合には、 ジャンパーは 「オープン」 です。 この図は 3 ピンのジャンパー を表し、 ジャンパーキャップがピン 1 とピン 2 に被さっているとき、 これらのピンは 「ショート」 です。 CMOS クリアジャンパー (CLRCMOS1) デフォルト CMOS のク リア （p.1、 No. 3 参照） CLRCMOS1 は、 CMOS のデータをク リアするこ とができます。 ク リアして、 デフォ...
  • Seite 114 1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコ ネクターにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクター にジャンパーキャップを被せると、 マザーボードに永久損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 （9 ピンパネル 1） スイッチをリセッ トし、 下 RESET# PWRBTN# （p.1、 No. 9 参照） 記のピン割り当てに従っ HDLED- PLED- て、 シャーシのシステムス PLED+ HDLED+ テータス表示ランプをこ のヘッダーにセッ トしま す。 ケーブルを接続すると きには、 ピンの＋と−に 気をつけてく ださい。 PWRBTN （電源スイッチ）...
  • Seite 115 B85M-ITX シリアル ATA3 コネクタ これら 4 つの SATA3 コネ ー クターは、 最高 6.0 Gb/ 秒 （SATA3_0 ： のデータ転送速度で内部 p.1、 No. 10 参照） ストレージデバイス用の （SATA3_1 ： SATA データケーブルを p.1、 No. 11 参照） サポートします。 （SATA3_2 ： p.1、 No. 12 参照） （SATA3_3 ：...
  • Seite 116 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい るこ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよ びシャーシのマニュアルの指示に従ってく ださい。 2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー ディオヘッダーに取り付けてく ださい。 A. Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。 C. アース (GND) をアース (GND) に接続します。 D.
  • Seite 117 B85M-ITX ATX12V 電源コネクター このマザーボードは 8 ピ （8 ピン ATX12V1） ン ATX12V 電源コネク （p.1、 No. 1 参照） ターを提供します。 4 ピン の ATX 電源を使用する には、 ピン 1 と 5 番に合 わせて接続してく ださい。 シャーシイントリ ュージョ このマザーボードはシャーシカ ンヘッダー バーが開けられたこ とを検知 Signal （2 ピン CI1）...
  • Seite 118 1 简介 感谢您购买 ASRock B85M-ITX 主板，这是按照 ASRock 一贯严格质量控制标准 生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计和 卓越性能。 在本手册中，第 1 章和第 2 章介绍主板并详细介绍如何安装它。第 3 章包含软 件和实用程序的操作指南。第 4 章包含 BIOS Setup 的配置指南。 由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改， 恕不另行通知。 如果本文档有任何修改， 则更新的版本将发布在 ASRock 网站上， 我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网 站以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。ASRock 网站 http://www.asrock.com。...
  • Seite 119 B85M-ITX 1.2 规格 • Mini-ITX 规格尺寸 平台 • 全固态电容器设计 • 支持 LGA1150 封装第 4 代 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® • 4 电源相设计 ® • 支持 Intel Turbo Boost 2.0 技术 ®...
  • Seite 120 • 支持 D-Sub，60Hz 时最大分辨率达 1920x1200 • 通过 HDMI（需要符合规格的 HDMI 监视器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频） • 通过 DVI-D and HDMI 端口支持 HDCP 功能 • 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD) 播放。 • 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC892 音 音频...
  • Seite 121 B85M-ITX • 1 x 机箱侵入接脚 接口 • 1 x TPM 接脚 • 1 x CPU 风扇接口（4 针） • 1 x 机箱风扇接口（4 针） • 1 x 24 针 ATX 电源接口 • 1 x 4 针 12V 电源接口 • 1 x 前面板音频接口...
  • Seite 122 • FCC、CE、WHQL 认证 • ErP/EuP 支持（需要支持 ErP/EuP 的电源） * 有关详细产品信息，请访问我们的网站：http://www.asrock.com 由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操 作系统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用 ASRock XFast RAM 来利用 Windows® 不能使用的内存。...
  • Seite 123 B85M-ITX 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这 些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针 脚 1 和针脚 2 上，它们“短接”。 清除 CMOS 跳线 （CLRCMOS1） 清除 CMOS 默认 （见第 1 页，第 3 个） CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即...
  • Seite 124 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到 这些接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配， （9 针 PANEL1） RESET# 将机箱上的电源开关、 PWRBTN# （见第 1 页， 第 9 个） 重置开关和系统状态指 HDLED- PLED- 示灯连接到此接脚。在 PLED+ HDLED+ 连接线缆前请记下正负 针脚。 PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按 重置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统 处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。...
  • Seite 125 B85M-ITX 串行 ATA3 接口 这四个 SATA3 接口支持 最高 6.0 Gb/s 数据传输 （SATA3_0: 见第 1 页，第 10 个） 速率的内部存储设备的 SATA 数据线。 （SATA3_1: 见第 1 页，第 11 个） （SATA3_2: 见第 1 页，第 12 个） （SATA3_3: 见第 1 页， 第 13 个） USB 2.0 接脚...
  • Seite 126 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。 C. 将接地端 (GND) 连接到接地端 (GND)。 D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频 面板连接它们。 E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风） 选项卡，调整“Recording Volume”（录音音量）。...
  • Seite 127 B85M-ITX ATX 12V 电源接口 此主板提供 8 针 ATX （8 针 ATX12V1） 12V 电源接口。要使用 4 （见第 1 页，第 1 个） 针 ATX 电源，请沿针脚 1 和针脚 5 插接它。 此主板支持 CASE OPEN（机箱 机箱侵入接脚 Signal （2 针 CI1） 打开）检测功能 - 检测机箱盖 （见第 1 页，第 4 个）...
  • Seite 128 電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電 子信息產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭 露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染 或對人身、財產造成嚴重損害的期限。依上述規定，您可于本產品之印刷電路 板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板 之環保使用期限為 10 年。 圖一 有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格 及說明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O : 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X : 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出...
  • Seite 129 B85M-ITX 1 簡介 感謝您購買 ASRock B85M-ITX 主機板，本主機板經 ASRock 嚴格品管製作，是 一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合 ASRock 對品質及耐用度的承諾。 在本手冊中，第 1 章及第 2 章包含主機板的簡介及逐步安裝指南。第 3 章包含 軟體及公用程式的操作指南。第 4 章包含 BIOS 組態設定指南。 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行 通知。如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。 若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特 定資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網站 http://www.asrock.com 1.1 包裝內容...
  • Seite 130 1.2 規格 • Mini-ITX 尺寸 平台 • 全固態電容設計 • 支援第 4 代 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® （LGA1150 封裝） • 4 電源相位設計 ® • 支援 Intel Turbo Boost 2.0 技術 ® • Intel 晶片組...
  • Seite 131 B85M-ITX • 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub • 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color （12bpc）、xvYCC 及 HBR（高位元率 音訊） • 支援含 DVI-D 及 HDMI 連接埠的 HDCP 功能 • 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray （BD） 播放...
  • Seite 132 • 1 x 機殼防護標頭 接頭 • 1 x TPM 標頭 • 1 x CPU 風扇接頭 （4-pin） • 1 x 機殼風扇接頭 （4-pin） • 1 x 24 pin ATX 電源接頭 • 1 x 4 pin 12V 電源接頭 • 1 x 前面板音訊接頭 • 1 x USB 2.0 排針 （支援 2 USB 2.0 連接埠） • 1 x USB 3.0 排針...
  • Seite 133 B85M-ITX • FCC、CE、WHQL 認證 • ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器） * 如需產品詳細資訊，請上我們的網站：http://www.asrock.com 在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實 際記憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您 可使用 ASRock XFast RAM 運用 Windows® 無法使用的記憶體。...
  • Seite 134 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒 有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套 在 pin1 及 pin2 時，這兩個針腳皆為「短路」。 清除 CMOS 跳線 （CLRCMOS1） 清除 CMOS 預設 （請參閱第 1 頁，編號 3） 您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預 設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後， 請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在 更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必 須先重新啟動系統，然後於進行清除...
  • Seite 135 B85M-ITX 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套 在排針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排 （9-pin PANEL1） RESET# 列將機殼上的電源開 PWRBTN# （請參閱第 1 頁， 編號 9） 關、重設開關及系統 HDLED- PLED- 狀態指示燈連接至此 PLED+ HDLED+ 排針。在連接纜線之 前請注意正負針腳。 PWRBTN （電源開關）： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET （重設開關）： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重 設開關即可重新啟動電腦。 PLED （系統電源 LED）： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系 統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 （S5）...
  • Seite 136 Serial ATA3 接頭 這四組 SATA3 接頭皆 （SATA3_0： 支援內部儲存裝置的 請參閱第 1 頁，編號 10） SATA 資料纜線，最高 可達 6.0 Gb/s 資料傳 （SATA3_1: 請參閱第 1 頁，編號 11） 輸率。 （SATA3_2: 請參閱第 1 頁，編號 12） （SATA3_3: 請參閱第 1 頁，編號 13） USB 2.0 排針 除了 I/O 面板上的兩 DUMMY （9-pin USB10_11）...
  • Seite 137 B85M-ITX 1. 解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊標頭： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C. 將接地 (GND) 連接至接地 (GND)。 D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊面板...
  • Seite 138 ATX 12V 電源接頭 本主機板配備一組 （8-pin ATX12V1） 8-pin ATX 12V 電 （請參閱第 1 頁，編號 1） 源接頭。若要使用 4-pin ATX 電源供應 器，請插入 Pin 1 及 Pin 5。 機殼防護排針（2-pin CI1） 本主機板支援「機殼開啟」 （請參閱第 1 頁，編號 4） Signal 偵測功能，可偵測機殼外蓋 是否遭移除。若要使用本功 能，機殼必須採用機殼防護 偵測設計。 TPM 標頭 此接頭支援信賴平台模組 F_CLKRUN# （17-pin TPMS1）...

  • Seite 139: Isi Kemasan

    1 Pendahuluan Terima kasih telah membeli motherboard ASRock B85M-ITX, yakni motherboard andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih yang meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.
  • Seite 140 1.2 Spesifikasi Platform • Bentuk dan Ukuran Mini-ITX • Desain Kapasitor Solid • Mendukung Intel® CoreTM i7 / i5 / i3 Generasi Ke-4 / Xeon® / Pentium® / Celeron® dalam Paket LGA1150 • Desain 4 Fase Daya ® • Mendukung Teknologi Intel Turbo Boost 2.0 ®...
  • Seite 141 B85M-ITX • Mendukung D-Sub dengan resolusi maksimum hingga 1920x1200 @ 60Hz • Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan HBR (High Bit Rate Audio) dengan HDMI (memerlukan monitor HDMI yang kompatibel) • Mendukung fungsi HDCP dengan port DVI-D dan HDMI • Mendukung pemutaran Full HD 1080p Blu-ray (BD) dengan...
  • Seite 142 Konektor • 1 x Header Intrusi Chassis • 1 x Header TPM • 1 x Konektor kipas CPU (4-pin) • 1 x Konektor kipas chassis (4-pin) • 1 x Konektor daya ATX 24 pin • 1 x Konektor daya 12V 4 pin • 1 x Konektor audio panel depan • 1 x Header USB 2.0 (mendukung 2 port USB 2.0) • 1 x Header USB 3.0 (mendukung 2 port USB 3.0)
  • Seite 143 • FCC, CE, WHQL • Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi Windows®...
  • Seite 144 1.3 Konfigurasi Jumper Gambar menunjukkan cara mengkonfigurasi jumper. Bila penutup jumper diletakkan pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper yang diletakkan pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut. Clear CMOS Jumper (CLRCMOS1) Default...
  • Seite 145 B85M-ITX 1.4 Header dan Konektor Onboard Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan konektor akan mengakibatkan kerusakan permanen pada motherboard. Header Panel Sistem Sambungkan switch daya,...
  • Seite 146 Konektor Serial ATA3 Keempat konektor SATA3 (SATA3_0: ini mendukung kabel data lihat hal. 1, No. 10) SATA untuk perangkat (SATA3_1: penyimpanan internal lihat hal. 1, No. 11) dengan kecepatan transfer (SATA3_2: data hingga 6,0 Gb/s. lihat hal. 1, No. 12) (SATA3_3: lihat hal.
  • Seite 147 B85M-ITX 1. Audio Definisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstal sistem. 2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan dengan melakukan langkah-langkah di bawah ini: A.
  • Seite 148 Konektor Daya ATX 12V Motherboard ini (ATX12V1 8-pin) memberikan konektor (lihat hal. 1, No. 1) daya ATX 12V 8-pin. Untuk menggunakan catu daya ATX 4-pin, pasang bersama Pin 1 dan Pin 5. Header Motherboard ini mendukungFitur Intrusi Chassis (CI1 deteksi CASE OPEN yang Signal 2-pin) mendeteksi jika celah chassis telah...

  • Seite 159: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...

  • Seite 160: Ec Declaration Of Conformity

    EC-Declaration of Conformity For the following equipment: Motherboard (Product Name) B85M-ITX / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address) is herewith confirmed to comply with the requirements set out in the Council...
