1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須
支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊
面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整
「錄音音量」。

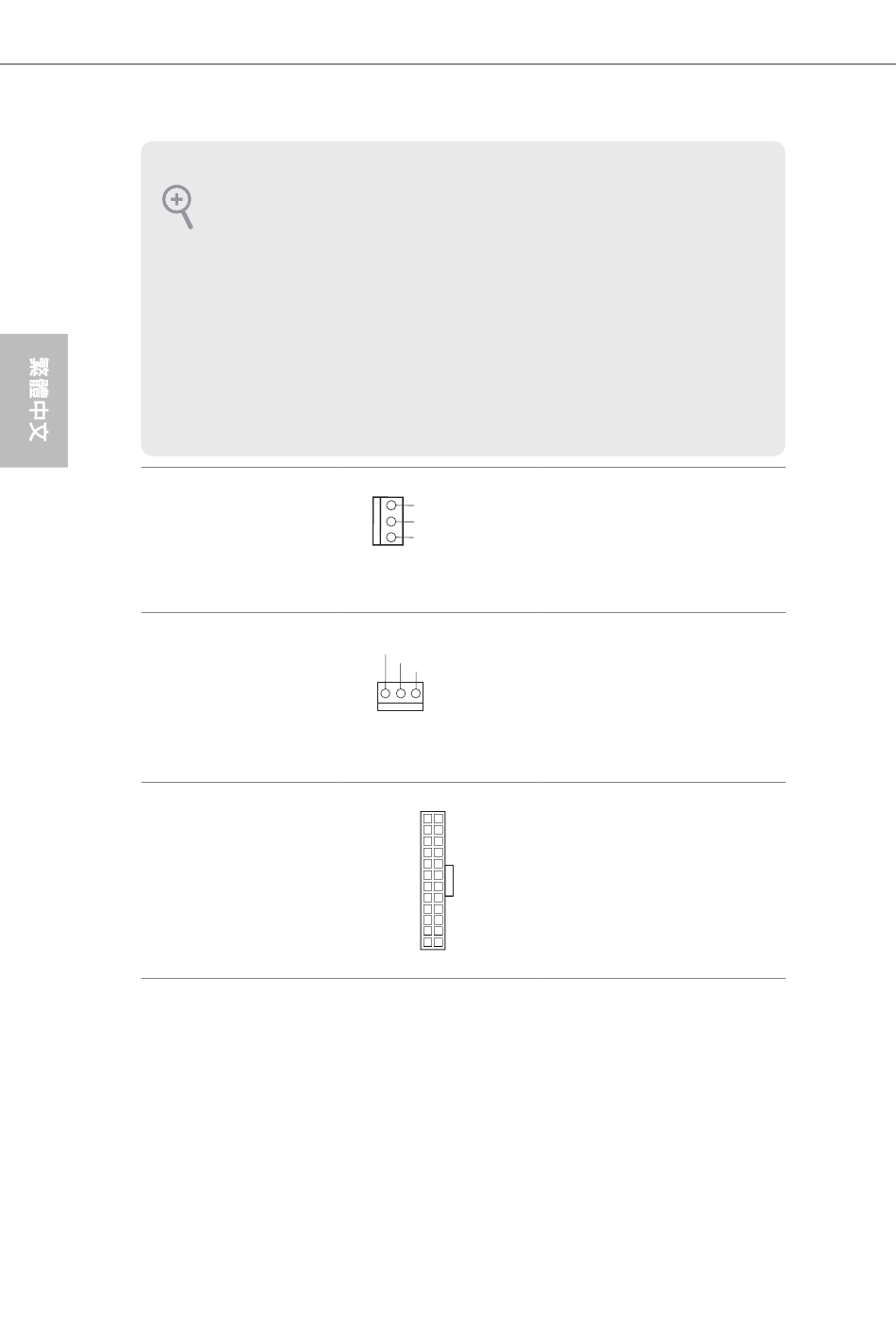

機殼風扇接頭
(3-pin CHA_FAN1)
（請參閱第 1 頁，
編號 6）
CPU 風扇接頭
(3-pin CPU_FAN1)
（請參閱第 1 頁，
編號 1）
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，
編號 2）
116
請將風扇纜線連接至風扇接
GND
+12V
頭，並比對黑線及接地針腳。
CHA_FAN_SPEED
請將 CPU 風扇纜線連接至接
GND
+12V
頭，並比對黑線及接地針腳。
CPU_FAN_SPEED
本主機板配備一組 24-pin
12 24
ATX 電源接頭。若要使用 20-
pin ATX 電源供應器，請插入
Pin 1 及 Pin 13。
1 13
