Version 1.0
Published October 2017
Copyright©2017 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASROCK J4105B-ITX

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI™...

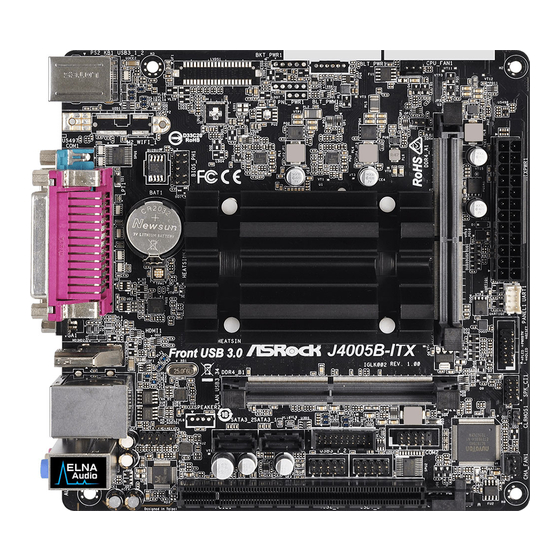

  • Seite 3: Motherboard-Layout

    J4105B-ITX J4005B-ITX Motherboard Layout CPU_FAN1 BIOS CMOS Battery PANEL1 Front USB 3.0 HDMI1 SPK_CI1 DDR4_B1 CLRMOS1 HD_AUDIO1 USB3_1_2 COM2 SATA3_ SATA3_1 USB2_3 USB4_5 AUDIO CODEC PCIE1...
  • Seite 4 No. Description CPU Fan Connector (CPU_FAN1) ATX Power Connector (ATXPWR1) System Panel Header (PANEL1) Chassis Intrusion and Speaker Header (SPK_CI1) Clear CMOS Jumper (CLRMOS1) Chassis Fan Connector (CHA_FAN1) 2 x 260-pin DDR4 SO-DIMM Slots (DDR4_A1, DDR4_B1) COM Port Header (COM2) USB 2.0 Header (USB4_5) USB 3.1 Gen1 Header (USB3_1_2) USB 2.0 Header (USB2_3)
  • Seite 5 J4105B-ITX J4005B-ITX I/O Panel No. Description No. Description PS/2 Mouse/Keyboard Port USB 2.0 Port (USB3_3) Parallel Port USB 3.1 Gen1 Port (USB3_4) LAN RJ-45 Port* HDMI Port Line In (Light Blue)** D-Sub Port Front Speaker (Lime)** COM Port Microphone (Pink)** USB 3.1 Gen1 Ports (USB3_1_2)
  • Seite 6 ** To configure 7.1 CH HD Audio, it is required to use an HD front panel audio module and enable the multi- channel audio feature through the audio driver. Please set Speaker Configuration to “7.1 Speaker”in the Realtek HD Audio Manager. Function of the Audio Ports in 7.1-channel Configuration: Port Function...
  • Seite 7: Chapter 1 Introduction

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 8: Specifications

    Expansion Slot • Integrated Intel® UHD Graphics 600: 12 EUs inside (Up to Graphics 750MHz) (for J4105B-ITX) • Integrated Intel® UHD Graphics 600: 12 EUs inside (Up to 700MHz) (for J4005B-ITX) • DX12, OpenGL 4.3, OGL ES 3.0, OpenCL 2.0 • HW Acceleration Decode: HEVC (H.265) 8 bit, HEVC...
  • Seite 9 J4105B-ITX J4005B-ITX • Supports HDCP with HDMI Port • Supports Full HD 1080p Blu-ray (BD) playback with HDMI Port • 7.1 CH HD Audio (Realtek ALC887 Audio Codec) Audio * To configure 7.1 CH HD Audio, it is required to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver.
  • Seite 10 • CASE OPEN detection • Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore • Microsoft® Windows® 10 64-bit • FCC, CE Certifica- • ErP/EuP ready (ErP/EuP ready power supply is required) tions * For detailed product information, please visit our website: http://www.asrock.com...
  • Seite 11: Chapter 2 Installation

    J4105B-ITX J4005B-ITX Chapter 2 Installation This is a Mini-ITX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Seite 12 2.1 Installing Memory Modules (SO-DIMM) This motherboard provides two 260-pin DDR4 (Double Data Rate 4) SO-DIMM slots, and supports Dual Channel Memory Technology. 1. It is not allowed to install a DDR, DDR2 or DDR3 memory module into a DDR4 slot;...
  • Seite 13 J4105B-ITX J4005B-ITX...
  • Seite 14 2.2 Expansion Slot (PCI Express Slot) There is 1 PCI Express slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 15 J4105B-ITX J4005B-ITX 2.3 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. *The jumper cap is not provided.
  • Seite 16 2.4 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power (9-pin PANEL1) switch, reset switch and...
  • Seite 17 J4105B-ITX J4005B-ITX Serial ATA3 Connectors These two SATA3 SATA3_2 SATA3_1 (SATA3_1: connectors support SATA see p.1, No. 12) data cables for internal (SATA3_2: storage devices with up to see p.1, No. 13) 6.0 Gb/s data transfer rate. USB 2.0 Headers...
  • Seite 18 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the instructions in our manual and chassis manual to install your system. 2. If you use an AC’97 audio panel, please install it to the front panel audio header by the steps below: A.
  • Seite 19 J4105B-ITX J4005B-ITX Serial Port Header This COM2 header RRXD1 DDTR#1 (9-pin COM2) supports a serial port DDSR#1 CCTS#1 (see p.1, No. 8) module. RRI#1 RRTS#1 TTXD1 DDCD#1...
  • Seite 20 1 Einleitung Vielen Dank für den Kauf unseres ASRock J4105B-ITX / J4005B-ITX, eines zuverlässigen Motherboards, das nach ASRocks strengen Qualitätsrichtlinien gefertigt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt. Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden.
  • Seite 21: Technische Daten

    • Integrierte Intel® UHD Graphics 600: 12 EUs im Inneren (bis Grafikkarte 750MHz) (bei J4105B-ITX) • Integrierte Intel® UHD Graphics 600: 12 EUs im Inneren (bis 700MHz) (bei J4005B-ITX) • DX12, OpenGL 4.3, OGL ES 3.0, OpenCL 2.0 • HW-Beschleunigungsdekodierung: HEVC (H.265) 8 bit,...
  • Seite 22 • Unterstützt HDCP mit HDMI-Port • Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit HDMI-Port • 7.1-Kanal-HD-Audio (Realtek ALC887-Audiocodec) Audio * Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD- Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren. • Unterstützt Überspannungsschutz • ELNA-Audiokondensatoren • PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s • Realtek RTL8111H...
  • Seite 23 • CPU-/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung • Gehäuse-offen-Erkennung • Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore • Microsoft® Windows® 10, 64 Bit Betriebssys- • FCC, CE Zertifizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com...
  • Seite 24: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. *Eine Jumper-Kappe wird nicht bereitgestellt. CMOS-löschen-Jumper Kurzgeschlossen: CMOS löschen (CLRMOS1)
  • Seite 25: Integrierte Stiftleisten Und Anschlüsse

    J4105B-ITX J4005B-ITX 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
  • Seite 26 Serial-ATA-III-Anschlüsse Diese beiden SATA-III- SATA3_2 SATA3_1 (SATA3_1: Anschlüsse unterstützen siehe S. 1, Nr. 12) SATA-Datenkabel für interne (SATA3_2: Speichergeräte mit einer Datenü siehe S. 1, Nr. 13) bertragungsgeschwindigkeit bis 6,0 Gb/s. USB 2.0-Stiftleisten Es gibt zwei Stiftleisten an USB_PWR (9-polig, USB2_3) diesem Motherboard.
  • Seite 27 J4105B-ITX J4005B-ITX 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse. 2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren: A.
  • Seite 28 Serieller-Port-Stiftleiste Diese COM2-Stiftleiste RRXD1 DDTR#1 (9-polig, COM2) unterstützt ein Modul für DDSR#1 CCTS#1 (siehe S. 1, Nr. 8) serielle Ports. RRI#1 RRTS#1 TTXD1 DDCD#1...
  • Seite 29: Contenu De L'emballage

    Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.
  • Seite 30: Spécifications

    Fente d’expansion • Graphiques Intel® UHD 600 intégrés : 12 UE intégrées (Jusqu'à Graphiques 750 MHz) (sur J4105B-ITX) • Graphiques Intel® UHD 600 intégrés : 12 UE intégrées (Jusqu'à 700MHz) (sur J4005B-ITX) • DX12, OpenGL 4.3, OGL ES 3.0, OpenCL 2.0 • Décodage d'accélération matérielle : HEVC (H.265) 8 bits, HEVC (H.265)10 bits, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG,...
  • Seite 31 J4105B-ITX J4005B-ITX • Prend en charge HDCP via port HDMI • Prend en charge la lecture Blu-ray (BD) Full HD 1080p via port HDMI • Audio 7.1 CH HD (Codec audio Realtek ALC887) Audio *Pour configurer l’audio 7.1 CH HD, il est nécessaire d’utiliser un module audio HD pour panneau frontal et d’activer la fonction...
  • Seite 32 • Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore • Microsoft® Windows® 10 64 bits Système d’exploitation • FCC, CE Certifications • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com...
  • Seite 33 J4105B-ITX J4005B-ITX 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
  • Seite 34 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau Branchez le bouton de mise système...
  • Seite 35 J4105B-ITX J4005B-ITX Connecteurs Serial ATA3 Ces deux connecteurs SATA3 SATA3_2 SATA3_1 (SATA3_1: prennent en charge les câbles voir p.1, No. 12) de données SATA pour les (SATA3_2: périphériques internes de voir p.1, No. 13) stockage avec des taux de transfert de données allant jusqu'à...
  • Seite 36 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonc- tionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
  • Seite 37 J4105B-ITX J4005B-ITX Embase pour port série Cette embase COM2 prend en RRXD1 DDTR#1 (COM2 à 9 broches) charge un module de port série. DDSR#1 CCTS#1 (voir p.1, No. 8) RRI#1 RRTS#1 TTXD1 DDCD#1...
  • Seite 38: Contenuto Della Confezione

    Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso.
  • Seite 39 Alloggio d’espansione • Intel® UHD Graphics 600 integrata: 12 EU inside (fino a Grafica 750MHz) (per J4105B-ITX) • Intel® UHD Graphics 600 integrata: 12 EU inside (fino a 700MHz) (per J4005B-ITX) • DDX12, OpenGL 4.3, OGL ES 3.0, OpenCL 2.0 • Decodifca accelerazione HW: HEVC (H.265) 8 bit, HEVC...
  • Seite 40 • Supporta HDCP con porta HDMI • Supporto di riproduzione Full HD 1080p Blu-ray (BD) con la porta HDMI • Audio HD 7.1 CH (codec audio Realtek ALC887) Audio * Per configurare l’audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.
  • Seite 41 • Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore • Microsoft® Windows® 10 64 bit • FCC, CE Certificazioni • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com...
  • Seite 42 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". *Il cappuccio jumper non è fornito in dotazione. Jumper per azzerare la CMOS Cortocircuitato: Azzerare la (CLRMOS1)
  • Seite 43 J4105B-ITX J4005B-ITX 1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Seite 44 Connettori Serial ATA3 Questi due connettori SATA3 SATA3_2 SATA3_1 (SATA3_1: supportano i cavi dati SATA vedere pag.1, n. 12) per dispositivi di archiviazione (SATA3_2: interna, con una velocità di vedere pag.1, n. 13) trasferimento dati fino a 6,0 Gb/s. Header USB 2.0 Ci sono due connettori su USB_PWR (USB2_3 a 9 pin)
  • Seite 45 J4105B-ITX J4005B-ITX 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
  • Seite 46 Header porta seriale Questo header COM2 supporta RRXD1 DDTR#1 (COM2 a 9 pin) un modulo di porta seriale. DDSR#1 CCTS#1 (vedere pag. 1, n. 8) RRI#1 RRTS#1 TTXD1 DDCD#1...
  • Seite 47: Contenido Del Paquete

    Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté...
  • Seite 48: Especificaciones

    Ranura de expansión • Gráficos 600 UHD Intel® integrados: 12 EUs interior (Hasta Gráficos 750MHz) (para el J4105B-ITX) • Gráficos 600 UHD Intel® integrados: 12 EUs interior (Hasta 700MHz) (para el J4005B-ITX) • DX12, OpenGL 4.3, OGL ES 3.0, OpenCL 2.0 • Decodificación de aceleración de HW: HEVC (H.265) 8 bit,...
  • Seite 49 J4105B-ITX J4005B-ITX • Admite HDCP con puerto HDMI • Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puerto HDMI • 7.1 Audio CH HD (Códec de audio Realtek ALC887) Audio *Para configurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio...
  • Seite 50 • Supervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU • Microsoft® Windows® 10 64 bits • FCC y CE Certifica- • Preparado para ErP/EuP (se necesita una fuente de aliment- ciones ación preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com...
  • Seite 51 J4105B-ITX J4005B-ITX 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.
  • Seite 52 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente so- bre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del Conecte el interruptor de sistema...
  • Seite 53 J4105B-ITX J4005B-ITX Conectores Serie ATA3 Estos dos conectores SATA3 SATA3_2 SATA3_1 (SATA3_1: admiten cables de datos consulte la pág.1, Nº 12) SATA para dispositivos de (SATA3_2: almacenamiento internos con una consulte la pág.1, Nº 13) tasa de transferencia de datos de hasta 6,0 Gb/s.
  • Seite 54 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
  • Seite 55 J4105B-ITX J4005B-ITX Cabezal de puerto serie Este cabezal COM2 admite un RRXD1 DDTR#1 (COM2 de 9 contactos) módulo de puerto serie. DDSR#1 CCTS#1 (consulte la pág.1, Nº 8) RRI#1 RRTS#1 TTXD1 DDCD#1...
  • Seite 56: Комплект Поставки

    уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1. Комплект поставки...
  • Seite 57: Технические Характеристики

    1.2 Технические характеристики • Форм-фактор Mini-ITX Платформа • Схема на основе твердотельных конденсаторов • Четырехъядерный процессор Intel® J4105 (до 2,5 ГГц) ЦП (для J4105B-ITX) • Двухъядерный процессор Intel® J4005 (до 2,7 ГГц) (для J4005B-ITX) • Двухканальная память DDR4 Память • 2 слота DDR4 DIMM * Не...
  • Seite 58 • Поддерживается HDCP через порт HDMI. • Поддержка воспроизведения Full HD 1080p Blu-ray (BD) через порт HDMI • 7.1-канальный звук высокой четкости (аудиокодек Звук Realtek ALC887) *Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.
  • Seite 59 • Контроль напряжений: +12 В, +5 В, +3,3 В, Vcore ЦП • Microsoft® Windows® 10 (64-разрядная) Операционные системы • FCC, CE Сертификация • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com...
  • Seite 60 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». * Колпачковая перемычка не входит в комплект. Перемычка сброса Замкнута: Сброс настроек настроек CMOS CMOS (CLRMOS1) Разомкнута: По умолчанию 2-контактная...
  • Seite 61 J4105B-ITX J4005B-ITX 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки- колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.
  • Seite 62 Разъемы Serial ATA3 Эти два разъема SATA3 SATA3_2 SATA3_1 (SATA3_1: предназначены для подключения см. стр.1, № 12) кабелей SATA внутренних (SATA3_2: запоминающих устройств для см. стр.1, № 13) передачи данных со скоростью до 6,0 Гбит/с. Колодки USB 2.0 На материнской плате имеется две USB_PWR (9-контактная, USB2_3) колодки.
  • Seite 63 J4105B-ITX J4005B-ITX 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус. 2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней...
  • Seite 64 Колодка Колодка COM2 поддерживает RRXD1 DDTR#1 последовательного порта подключение модуля DDSR#1 CCTS#1 (9-контактная, COM2) последовательного порта. (см. стр. 1, № 8) RRI#1 RRTS#1 TTXD1 DDCD#1...
  • Seite 65: Conteúdo Da Embalagem

    Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http:// www.asrock.com.
  • Seite 66 Slot de ex- pansão • Gráficos Integrados Intel® UHD 600: 12 EUs interno (Até Gráficos 750MHz) (para J4105B-ITX) • Gráficos Integrados Intel® UHD 600: 12 EUs interno (Até 700MHz) (para J4005B-ITX) • DX12, OpenGL 4.3, OGL ES 3.0, OpenCL 2.0 • Decodificação de Aceleração de HW: HEVC (H.265) 8 bit,...
  • Seite 67 J4105B-ITX J4005B-ITX • Suporta HDCP com Porta HDMI • Suporta reprodução Full HD 1080p Blu-ray (BD) com Porta HDMI • Áudio 7.1 CH HD com proteção de conteúdo (Codec de áudio Áudio Realtek ALC887) *Para configurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi-...
  • Seite 68 • Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore • Microsoft® Windows® 10 64-bit • FCC, CE Certificações • Preparada para ErP/EuP (é necessária uma fonte de alimen- tação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com...
  • Seite 69 J4105B-ITX J4005B-ITX 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".
  • Seite 70 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers so- bre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. Suporte do painel de Ligue o botão de alimentação, sistema RESET#...
  • Seite 71 J4105B-ITX J4005B-ITX Conectores série ATA3 Estes dois conectores SATA3 SATA3_2 SATA3_1 (SATA3_1: suportam cabos de dados ver p.1, N.º 12) SATA para dispositivos de (SATA3_2: armazenamento interno com uma ver p.1, N.º 13) taxa de transferência de dados de até 6,0 Gb/s.
  • Seite 72 1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema. 2.
  • Seite 73 J4105B-ITX J4005B-ITX Suporte da porta serial Este suporte COM2 recebe um RRXD1 DDTR#1 (COM2 de 9 pinos) módulo da porta serial. DDSR#1 CCTS#1 (ver p.1, N.º 8) RRI#1 RRTS#1 TTXD1 DDCD#1...
  • Seite 74: Ambalaj İçeriği

    1 Giriş ASRock'ın zorlu kalite kontrol süreçleriyle üretilen güvenilir bir ana kart olan ASRock J4105B-ITX / J4005B-ITX satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar. Ana kart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu belgenin içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir.
  • Seite 75 Genişletme Yuvası • Entegre Intel® UHD Graphics 600: 12 EU içinde (750MHz'e Grafikler kadar) (J4105B-ITX için) • Entegre Intel® UHD Graphics 600: 12 EU içinde (700MHz'e kadar) (J4005B-ITX için) • DX12, OpenGL 4.3, OGL ES 3.0, OpenCL 2.0 • HW Hızlandırma Kod Çözme: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9...
  • Seite 76 • HDMI Bağlantı noktasıyla HDCP işlevini destekler • HDMI Bağlantı noktasıyla Full HD 1080p Blu-ray (BD) kayıttan yürütmeyi destekler • 7.1 CH HD Ses (Realtek ALC887 Ses Kodlayıcı) * 7.1 CH HD Ses yapılandırması için, bir HD ön panel ses modülünün kullanılması...
  • Seite 77 • Gerilim izleme: +12 V, +5 V, +3,3 V, İşlemci Vcore • Microsoft® Windows® 10 64 bit İşletim Sistemi • FCC, CE Onaylar • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gerek- lidir) * Detaylı ürün bilgisi için lütfen web sitemizi ziyaret edin: http://www.asrock.com...
  • Seite 78 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. *Bağlantı teli kapağı ürünle verilmez. CMOS Temizleme Bağlantı Teli Kısa: CMOS Temizleme (CLRMOS1) Açık: Varsayılan (bk.
  • Seite 79 J4105B-ITX J4005B-ITX 1.4 Yerleşik Bağlantılar ve Bağlayıcılar Yerleşik bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ve bağlayıcılar üzerine yerleştirilmesi ana karta kalıcı hasar verebilir. Sistem Paneli Bağlantısı Güç anahtarını bağlayın, kasa (9 pimli PANEL1) üzerindeki anahtar ile sistem...
  • Seite 80 Seri ATA3 Bağlayıcıları Bu iki SATA3 bağlayıcı, 6,0 Gb/ SATA3_2 SATA3_1 (SATA3_1: sn değerine kadar veri aktarım bk. s.1, No. 12) hızına sahip dâhili depolama (SATA3_2: aygıtlarına yönelik SATA veri bk. s.1, No. 13) kablolarını destekler. USB 2.0 Bağlantıları Bu ana kartta iki bağlantı vardır. USB_PWR (9-pin USB2_3) Her bir USB 2.0 bağlantısı,...
  • Seite 81 J4105B-ITX J4005B-ITX 1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekme- ktedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin. 2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:...
  • Seite 82 Seri Bağlantı Noktası Bu COM2 bağlantısı seri RRXD1 DDTR#1 Bağlantısı bağlantı noktası modülünü DDSR#1 CCTS#1 (9-pin COM2) destekler. (bk. s.1, No. 8) RRI#1 RRTS#1 TTXD1 DDCD#1...
  • Seite 83 설계를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이...
  • Seite 84 1.2 규격 • Mini-ITX 폼 팩터 플랫폼 • 솔리드 콘덴서 구조 • Intel® Quad-Core 프로세서 J4105( 최대 2.5 GHz) (J4105B-ITX 용 ) • Intel® Dual-Core 프로세서 J4005 ( 최대 2.7 GHz) (J4005B-ITX 용 ) • 듀얼 채널 DDR4 메모리 기술 메모리...
  • Seite 85 J4105B-ITX J4005B-ITX • HDMI 포트를 이용한 HDCP 지원 • HDMI 포트를 이용한 Full HD 1080p 블루레이 (BD) 재생 지 원 • 7.1 CH HD 오디오 (Realtek ALC887 오디오 코덱 ) 오디오 * 7.1 CH HD 오디오를 구성하려면 HD 전면 패널 오디오 모듈...
  • Seite 86 • 케이스 열림 감지 • 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore • Microsoft® Windows® 10 64- 비트 • FCC, CE 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com...
  • Seite 87 J4105B-ITX J4005B-ITX 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “ 단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “ 단선” 됩니다 . * 점퍼 캡은 제공되지 않습니다 . Clear CMOS 점퍼 단락 : Clear CMOS 단선...
  • Seite 88 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌 우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으 로 손상됩니다 . 시스템 패널 헤더 섀시의 전원 스위치 , 리셋 (9 핀 PANEL1) 스위치...
  • Seite 89 J4105B-ITX J4005B-ITX 시리얼 ATA3 커넥터 이들 두 개의 SATA3 커넥터 SATA3_2 SATA3_1 는 최대 6.0 Gb/s 데이터 전송 (SATA3_1: 1 페이지 , 12 번 항목 참조 ) 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블 (SATA3_2: 1 페이지 , 13 번 항목 참조 ) 을...
  • Seite 90 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이 어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따 라 시스템을 설치하십시오 . 2. AC’ 97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에...
  • Seite 91 J4105B-ITX J4005B-ITX 시리얼 포트 헤더 이 COM2 헤더는 시리얼 포트 RRXD1 DDTR#1 (9 핀 COM2) 모듈을 지원합니다 . DDSR#1 CCTS#1 (1 페이지 , 8 번 항목 참조 ) RRI#1 RRTS#1 TTXD1 DDCD#1...
  • Seite 92 は、 最新の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェブサイ ト http://www.asrock.com. 1.1 パッケージの内容 • ASRock J4105B-ITX / J4005B-ITX マザーボード (Mini-ITX フォームファクタ) • ASRock J4105B-ITX / J4005B-ITX クイックインストールガイ ド • ASRock J4105B-ITX / J4005B-ITX サポート CD • 2 x シリアル ATA (SATA) データケーブル (オプション)...
  • Seite 93 拡張スロッ ト • 統合 Intel® UHD グラフィ ックス 600: 内側に 12 の EU グラフ ィ ックス (最大 750MHz) ( J4105B-ITX 向け) • 統合 Intel® UHD グラフ ィ ックス 600: 内側に 12 の EU (最大 700MHz) ( J4005B-ITX 向け) • DX12、 OpenGL 4.3、 OGL ES 3.0、 OpenCL 2.0 •...
  • Seite 94 • HDMI ポートで HDCP に対応 • HDMI ポートで Full HD 1080p Blu-ray (BD) 再生に対応 • 7.1 CH HD オーディオ (Realtek ALC887 Audio Codec) オーディオ *7.1 CH HD オーディオを設定するためには、 HD フロントパネル のオーディオモジュールを使用し、 オーディオドライバを通してマ ルチチャンネルオーディオ機能を有効にする必要があります。 • サージ保護に対応 • ELNA 製オーディオコンデンサ • PCIE x1 ギガビッ ト LAN 10/100/1000 Mb/ 秒 •...
  • Seite 95 • CPU/ シャーシクワイエッ トファン (CPU 温度に従ってシャー シファン速度を自動調整) • CPU/ シャーシファンマルチ速度制御 • ケース開閉検知 • 電圧監視 : +12V、 +5V、 +3.3V、 CPU Vcore • Microsoft® Windows® 10 64 ビッ ト 認証 • FCC、 CE • ErP/EuP Ready ( ErP/EuP 対応電源供給装置が必要です) * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com...
  • Seite 96 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピン に被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被さっ ていない場合には、 ジャンパーは 「オープン」 です。 * ジャンパーキャップは含まれていません。 CMOS クリアジャンパー ショート : CMOS のク リア オープン : デフォルト (CLRMOS1) (p.1、 No. 5 参照) 2ピンジャンパー CLRMOS1 を使って CMOS 内のデータをクリアできます。 CMOS のデータには、 シ ステムパスワード、 日付、 時間、 システム設定パラメーターなどのシステム設定情報 が含まれます。...
  • Seite 97 J4105B-ITX J4005B-ITX 1.4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネク タにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャン パーキャップを被せると、 マザーボードに物理損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 スイッ (9 ピン PANEL1) チをリセッ トし、 下記のピン割り RESET# (p.1、 No. 3 参照) 当てに従って、 シャーシのシステ PWRBTN# PLED- HDLED- ムステータス表示ランプをこの PLED+ HDLED+ ヘッダーにセッ トします。 ケーブ ルを接続するときには、 ピンの +と−に気をつけてく ださい。...
  • Seite 98 シリアル ATA3 コネクタ これら 2 つの SATA3 コネクター SATA3_2 SATA3_1 は、 最高 6.0 Gb/ 秒のデータ転 (SATA3_1: p.1、 No. 12 参照) 送速度で内部ストレージデバイ (SATA3_2 : ス用の SATA データケーブルを p.1、 No. 13 参照) サポートします。 USB 2.0 ヘッダー このマザーボードには 2 つの USB_PWR (9 ピン USB2_3) ヘッダーが装備されています。...
  • Seite 99 J4105B-ITX J4005B-ITX 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしている こ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよび シャーシのマニュアルの指示に従ってく ださい。 2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー ディオヘッダーに取り付けてく ださい。 A. Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。 C. アース (GND) をアース (GND) に接続します。...
  • Seite 100 シリアルポートヘッダー この COM2 ヘッダーはシリア RRXD1 DDTR#1 (9 ピン COM2) ルポートモジュールをサポート DDSR#1 CCTS#1 (p.1、 No. 8 参照) します。 RRI#1 RRTS#1 TTXD1 DDCD#1...
  • Seite 101 外进行通知。如果您需要与此主板相关的技术支持,请访问我们的网站以具体了解所 用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 J4105B-ITX / J4005B-ITX 主板(Mini-ITX 规格尺寸) • 华擎 J4105B-ITX / J4005B-ITX 快速安装指南 • 华擎 J4105B-ITX / J4005B-ITX 支持光盘 • 2 x 串行 ATA (SATA) 数据线(选购) • 1 x I/O 面板...
  • Seite 102 1.2 规格 • Mini-ITX 规格尺寸 平台 • 稳固的电容器设计 • Intel® 四核处理器 J4105 ( 最高 2.5 GHz) (J4105B-ITX) • Intel® 双核处理器 J4005 ( 最高 2.7 GHz) (J4005B-ITX) • 双通道 DDR4 内存技术 内存 • 2 x DDR4 SO-DIMM 槽 * 不支持每个模块 2GB DRAM。...
  • Seite 103 J4105B-ITX J4005B-ITX • 通过 HDMI 端口支持 HDCP • 通过 HDMI 端口支持全高清 1080p Blu-ray (BD) 播放 • 7.1 CH 高清音频 (Realtek ALC887 音频编解码器 ) 音频 * 要配置 7.1 CH 高清音频,需要使用高清前面板模块和通过 音频驱动程序启用多通道音频功能。 • 支持电涌保护 • ELNA 音频电容 • PCIE x1 Gigabit LAN 10/100/1000 Mb/s •...
  • Seite 104 • SMBIOS 3.0 支持 • CPU/ 机箱温度感测 硬件监控 • CPU/ 机箱风扇转速计 • CPU/ 机箱静音风扇(根据 CPU 温度自动调整机箱 风扇速度) • CPU/ 机箱风扇多种速度控制 • CASE OPEN(机箱打开)检测 • 电压监控:+12V、+5V、+3.3V、CPU Vcore • Microsoft® Windows® 10 64-bit 操作系统 • FCC、CE 认证 • ErP/EuP 支持(需要支持 ErP/EuP 的电源) * 有关详细产品信息,请访问我们的网站:http://www.asrock.com...
  • Seite 105 J4105B-ITX J4005B-ITX 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时,跳线 “短接”。如果这 些针脚上没有装跳线帽,跳线 “开路”。 * 跳线帽未提供。 清除 CMOS 跳线 短接 : 清除 CMOS 开路 : 默认 (CLRMOS1) 2 针跳线 (见第 1 页,第 5 个) CLRMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息, 如系统密码、日期、时间和系统设置参数。要清除和重置系统参数到默认设置, 请关闭计算机,从电源上拔下电源线插头,然后可以使用金属材料 ( 如回形针 ) 将 CLRMOS1 上的焊点短接 3 秒 ; 或使用跳线帽将 CLRMOS1 上的针脚短接 3 秒。...
  • Seite 106 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到 这些接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配,将机 (9 针 PANEL1) 箱上的电源开关、重置开关 RESET# PWRBTN# (见第 1 页, 第 3 个) 和系统状态指示灯连接到此 PLED- HDLED- 接脚。在连接线缆前请记下 PLED+ HDLED+ 正负针脚。 PWRBTN(电源开关): 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET(重置开关): 连接到机箱前面板上的重置开关。如果计算机死机,无法执行正常重新启动,按重置 开关重新启动计算机。 PLED(系统电源 LED): 连接到机箱前面板上的电源状态指示灯。系统操作操作时,此 LED 亮起。系统处在 S1/S3 睡眠状态时,此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时,此 LED 熄灭。 HDLED(硬盘活动...
  • Seite 107 J4105B-ITX J4005B-ITX 串行 ATA3 接口 这两个 SATA3 接口支持最高 SATA3_2 SATA3_1 6.0 Gb/s 数据传输速率的内部 (SATA3_1: 见第 1 页,第 12 个) 存储设备的 SATA 数据线。 (SATA3_2: 见第 1 页,第 13 个) USB 2.0 接脚 此主板上有 2 个接脚。每个 USB_PWR (9 针 USB2_3) USB 2.0 接脚可以支持两个端...
  • Seite 108 1. 高清音频支持插孔感测,但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板,请按照以下步骤将它安装到前面板音频接脚: A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R,将 Audio_L (LIN) 连接到 OUT2_L。 C. 将接地端 (GND) 连接到接地端 (GND)。 D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频 面板连接它们。 E. 要启用前麦克风,请转到 Realtek 控制面板上的“FrontMic”(前麦克风) 选项卡,调整...
  • Seite 109 J4105B-ITX J4005B-ITX 串行端口接脚 此 COM2 接脚支持串行端口 RRXD1 DDTR#1 (9 针 COM2) 模块。 DDSR#1 CCTS#1 (见第 1 页,第 8 个) RRI#1 RRTS#1 TTXD1 DDCD#1...
  • Seite 110 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」,电子信息产品应进行标示,藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定,您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明,请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求,然该部件仍符合欧盟指令...
  • Seite 111 如本文件有任何修改,可至華擎網站逕行取得更新版本,不另外通知。若您需要與本 主機板相關的技術支援,請上我們的網站瞭解有關您使用機型的特定資訊。您也可以 在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。 1.1 包裝內容 • 華擎 J4105B-ITX / J4005B-ITX 主機板(Mini-ITX 尺寸) • 華擎 J4105B-ITX / J4005B-ITX 快速安裝指南 • 華擎 J4105B-ITX / J4005B-ITX 支援光碟 • 2 x Serial ATA (SATA) 資料纜線(選用) • 1 x I/O 面板外罩...
  • Seite 112 擴充插槽 • 整合式 Intel® UHD Graphics 600: 內建 12 個執行單元 ( 最 顯示卡 高 750MHz) ( 適用於 J4105B-ITX) • 整合式 Intel® UHD Graphics 600: 內建 12 個執行單元 ( 最 高 700MHz) ( 適用於 J4005B-ITX) • DX12、OpenGL 4.3、OGL ES 3.0、OpenCL 2.0 •...
  • Seite 113 J4105B-ITX J4005B-ITX • 支援含 HDMI 連接埠的 HDCP • 支援透過 HDMI 連接埠的 Full HD 1080p 藍光 (BD) 播放 • 7.1 CH HD 音訊 (Realtek ALC887 音訊轉碼器 ) 音訊 * 若要設定 7.1 CH HD 音訊,必須使用 HD 前面板音訊模組, 並透過音訊驅動程式啟用多聲道音訊功能。 • 支援突波保護 • ELNA 音響級電容...
  • Seite 114 • CPU /機殼溫度感應 硬體監視器 • CPU /機殼風扇轉速計 • CPU /機殼靜音風扇(依 CPU 溫度自動調整機殼 風扇速度) • CPU /機殼風扇多重速度控制 • 機殼開啟偵測 • 電壓監控: +12V、+5V、+3.3V、CPU Vcore • Microsoft® Windows® 10 64-bit 作業系統 • FCC、CE 認證 • ErP/EuP ready(須具備 ErP/EuP ready 電源供應器) * 如需產品詳細資訊,請上我們的網站: http://www.asrock.com...
  • Seite 115 J4105B-ITX J4005B-ITX 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時,該跳線為「短路」。若沒有 跳線帽套在針腳上,該跳線為「開啟」。 * 跳線帽並未隨附。 清除 CMOS 跳線 短路: 清除 CMOS 開啟: 預設 (CLRMOS1) (請參閱第 1 頁,編號 5) 2-pin 跳線 您可利用 CLRMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資 訊,如系統密碼、日期、時間及系統設定參數。有兩種方式可清除系統參數並 重設為預設設定。請關閉電腦並拔除電源線,接著可使用金屬物體 ( 例如迴紋 針 ) 使 CLRMOS1 焊接點短路約 3 秒;或使用跳線帽讓 CLRMOS1 針腳短路約 3 秒。請牢記,務必在清除...
  • Seite 116 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套 在排針及接頭上,將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機 殼上的電源開關、重設開關 (9-pin PANEL1) RESET# PWRBTN# (請參閱第 1 頁, 編號 3) 及系統狀態指示燈連接至此 PLED- HDLED- 排針。在連接纜線之前請注 PLED+ HDLED+ 意正負針腳。 PWRBTN ( 電源開關 ): 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 ): 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動,按下重設開 關即可重新啟動電腦。 PLED ( 系統電源 LED): 連接至機殼前面板上的電源狀態指示燈。系統正在運作時,此 LED 會亮起。系統進 入...
  • Seite 117 J4105B-ITX J4005B-ITX Serial ATA3 接頭 這兩組 SATA3 接頭皆支援內部 SATA3_2 SATA3_1 儲存裝置的 SATA 資料纜線, (SATA3_1: 請參閱第 1 頁,編號 12) 最高可達 6.0 Gb/s 資料傳輸率。 (SATA3_2: 請參閱第 1 頁,編號 13) USB 2.0 排針 本主機板上含有兩組排針。各 USB_PWR USB 2.0 排針皆可支援兩個連接 (9-pin USB2_3) (請參閱第 1 頁,...
  • Seite 118 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing),但機殼上的面板線必須 支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板,請按照以下步驟安裝至前面板音訊排針: A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C. 將接地 (GND) 連接至接地 (GND)。 D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊 面板上連接。...
  • Seite 119 J4105B-ITX J4005B-ITX 序列連接埠排針 此 COM2 排針支援序列連接 RRXD1 DDTR#1 埠模組。 (9-pin COM2) DDSR#1 CCTS#1 (請參閱第 1 頁, 編號 8) RRI#1 RRTS#1 TTXD1 DDCD#1...
  • Seite 120 • 1 x Slot PCI Express 2.0 x16 (PCIE1: x2 mode) Slot Ekspansi • Intel® UHD Graphics 600 terintegrasi: Dilengkapi 12 EU Grafis (hingga 750 MHz) (untuk J4105B-ITX) • Intel® UHD Graphics 600 terintegrasi: Dilengkapi 12 EU (hingga 700MHz) (untuk J4005B-ITX) • DX12, OpenGL 4.3, OGL ES 3.0, OpenCL 2.0 • Dekode Akselerasi HW: HEVC (H.265) 8 bit, HEVC (H.265)
  • Seite 121 J4105B-ITX J4005B-ITX • Mendukung fungsi HDCP dengan Port HDMI • Mendukung pemutaran Blu-ray (BD) 1080p Full HD dengan Port HDMI • Audio HD 7.1 CH (Realtek ALC887 Audio Codec) Audio * Untuk mengkonfigurasi Audio HD 7.1 CH, modul audio panel depan HD harus digunakan dan fitur audio multisaluran harus diaktifkan melalui driver audio.
  • Seite 122 • Deteksi CASE OPEN • Pemantauan voltase: +12V, +5V, +3,3V, CPU Vcore • Microsoft® Windows® 10 64-bit • FCC, CE Sertifikasi • Mendukung ErP/EuP (Memerlukan catu daya untuk ErP/EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com...
  • Seite 123: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at https://event.asrock.com/tsd.asp...
  • Seite 124: Declaration Of Conformity

    Address: Phone/Fax No: +1-909-590-8308/+1-909-590-1026 hereby declares that the product Product Name : Motherboard J4105B-ITX / J4005B-ITX Model Number : Conforms to the following specifications: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: is device complies with part 15 of the FCC Rules. Operation is subject to the...
  • Seite 125: Eu Declaration Of Conformity

    EU Declaration of Conformity For the following equipment: Motherboard (Product Name) J4105B-ITX / J4005B-ITX / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address) EMC —Directive 2014/30/EU (from April 20th, 2016)

Diese Anleitung auch für:

J4005b-itx

Inhaltsverzeichnis
