1.4 Embases et connecteurs de la carte mère
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez
JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de
cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

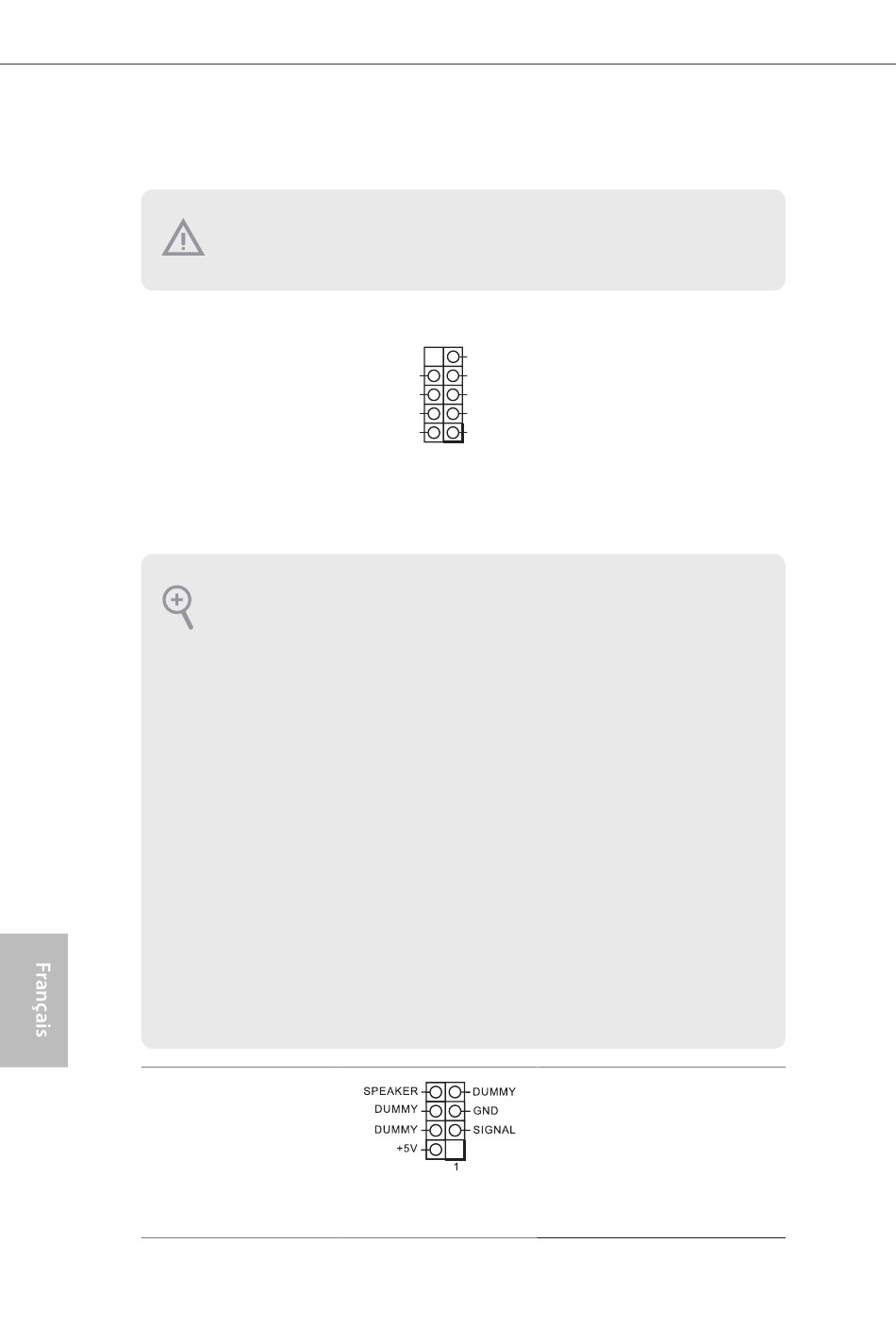

Embase du panneau
système
(PANNEAU1 à 9 broches)
(voir p.1, No. 3)
PWRBTN (bouton d'alimentation):
pour brancher le bouton d' a limentation du panneau frontal du châssis. Vous pouvez configurer la
façon dont votre système doit s' a rrêter à l' a ide du bouton de mise en marche.
RESET (bouton de réinitialisation):
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton
de réinitialisation pour redémarrer l' o rdinateur en cas de plantage ou de dysfonctionnement au
démarrage.
PLED (LED d'alimentation du système) :
pour brancher le témoin d' é tat de l' a limentation du panneau frontal du châssis. Le LED est allumé
lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le
LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).
HDLED (LED d'activité du disque dur) :
pour brancher le témoin LED d' a ctivité du disque dur du panneau frontal du châssis. Le LED est
allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau
frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED
d' a limentation, LED d' a ctivité du disque dur, haut-parleur etc. Lorsque vous reliez le module du
panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et
les broches.
Prise DEL d'alimentation
et emplacement sur châssis
(SPK_CI1 à 7 broches)
(voir p.1, No. 4)
32
GND
GND RESET#
GND
PWRBTN#
PLED- HDLED-
PLED+ HDLED+
1
Branchez le bouton de mise
en marche, le bouton de
réinitialisation et le témoin d' é tat
du système présents sur le châssis
sur cette embase en respectant
la configuration des broches
illustrée ci-dessous. Repérez les
broches positive et négative avant
de brancher les câbles.
Veuillez brancher l'emplacement
sur le châssis et le haut-parleur
du châssis sur ce connecteur.
