1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)"-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)" an.

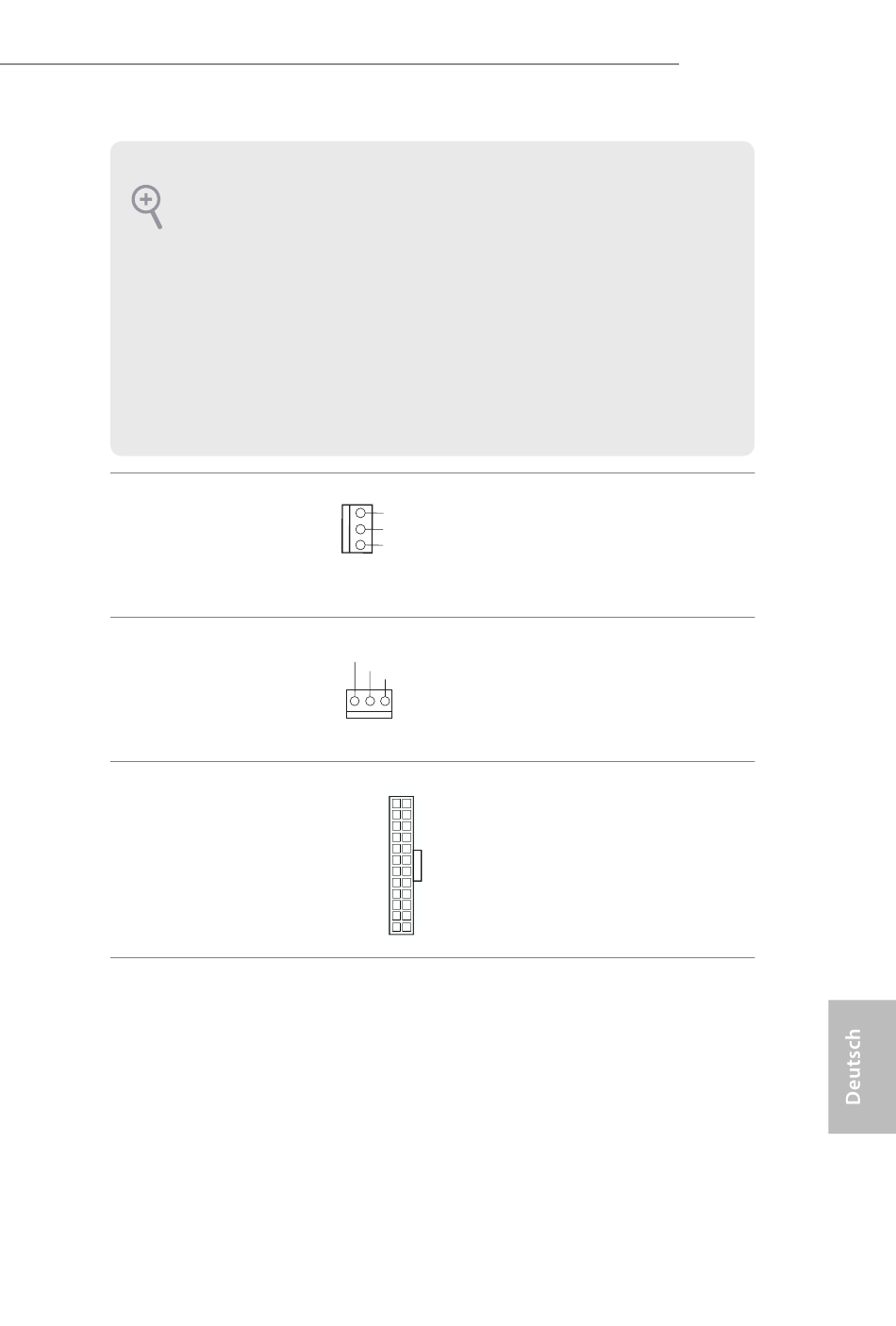

Gehäuselüfteranschluss
(3-polig, CHA_FAN1)
(siehe S. 1, Nr. 6)
CPU-Lüfteranschluss
(3-polig, CPU_FAN1)
(siehe S. 1, Nr. 1)
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 2)
Bitte verbinden Sie das Lüfterkabel
GND
mit dem Lüfteranschluss; der
+12V
CHA_FAN_SPEED
schwarze Draht gehört zum
Erdungskontakt.
Bitte verbinden Sie das CPU-
GND
+12V
Lüfterkabel mit dem Anschluss;
CPU_FAN_SPEED
der schwarze Draht gehört zum
Erdungskontakt.
Dieses Motherboard bietet
12
24
einen 24-poligen ATX-Netzan-
schluss. Bitte schließen Sie es
zur Nutzung eines 20-poligen
ATX-Netzteils entlang Kontakt
1 und Kontakt 13 an.
1
13
J4105B-ITX
J4005B-ITX
