1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni
presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteri-
ore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di
controllo Realtek e regolare il "Volume di registrazione".

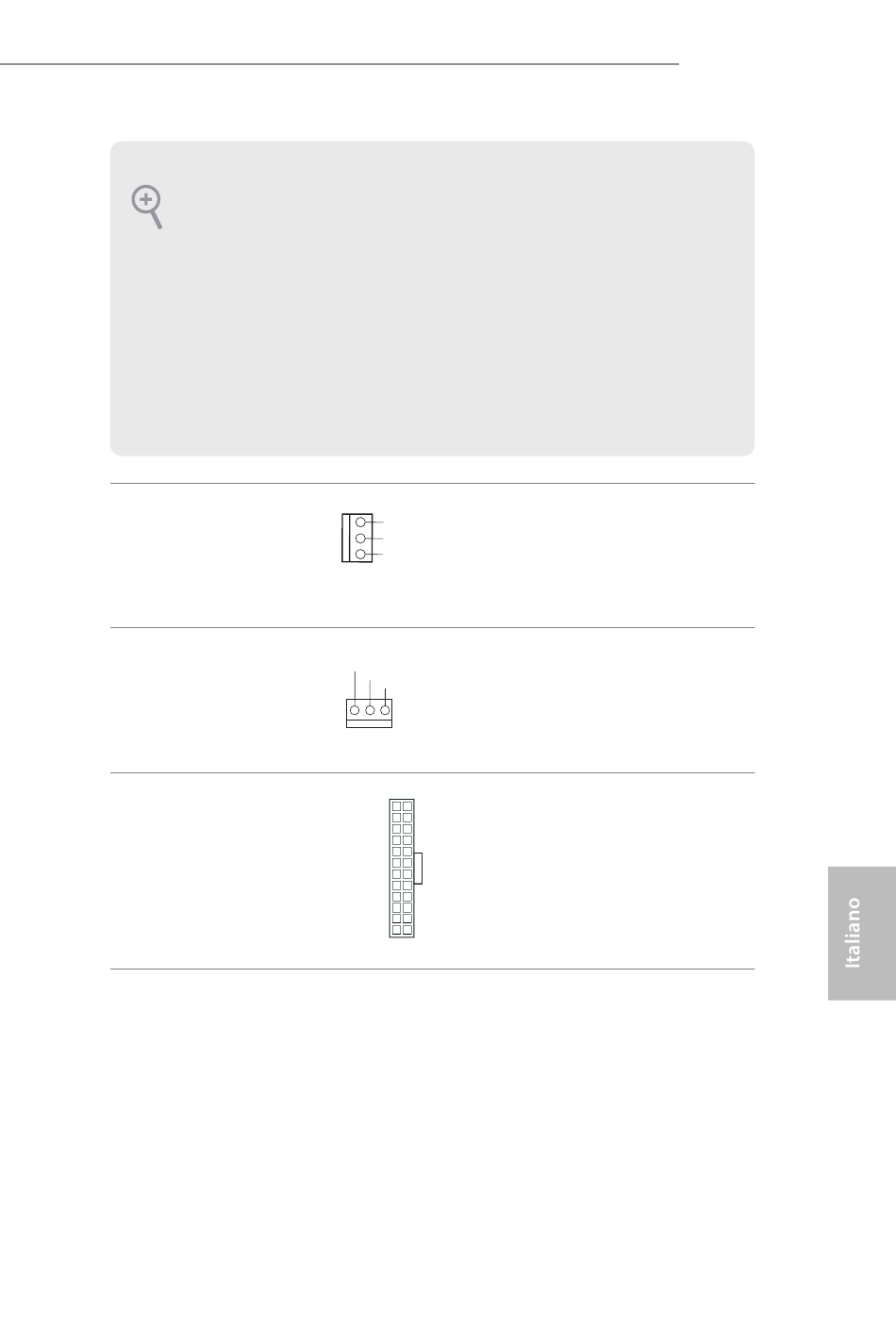

Connettore della ventola
dello chassis
(CHA_FAN1 a 3 pin)
(vedere pag. 1, n. 6)
Connettore ventola CPU
(CPU_FAN1 a 3 pin)
(vedere pag. 1, n. 1)
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 2)
Collegare il cavo della ventola
GND
+12V al connettore della ventola e far
CHA_FAN_SPEED
corrispondere il filo nero al pin
di terra.
Collegare il cavo della ventola
GND
+12V
CPU al connettore e far cor-
CPU_FAN_SPEED
rispondere il filo nero al pin di
terra.
Questa scheda madre è dotata
12 24
di un connettore di alimentazi-
one ATX a 24 pin. Per utilizzare
un'alimentazione ATX a 20 pin,
collegarla lungo il pin 1 e il pin
1 13
13.
J4105B-ITX
J4005B-ITX
