Version 1.0
Published January 2016
Copyright©2016 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com
Inhaltsverzeichnis
loading

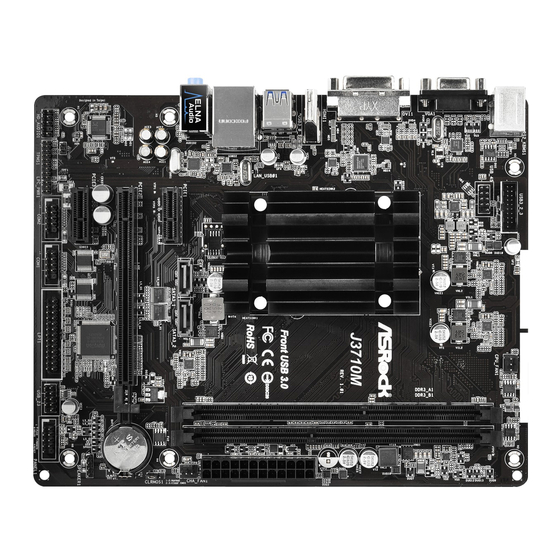

Inhaltszusammenfassung für ASROCK J3710M

  • Seite 13 J3710M J3160M J3060M...
  • Seite 20 1 Einleitung Vielen Dank, dass Sie sich für das J3710M / J3160M / J3060M von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.
  • Seite 21: Technische Daten

    J3710M J3160M J3060M 1.2 Technische Daten • Micro ATX-Formfaktor Plattform • Solides Kondensatordesign • Intel® Pentium® Quad-Core-Prozessor J3710 (bis zu 2,64 GHz) Prozessor (J3710M) • Intel® Quad-Core-Prozessor J3160 (bis zu 2,24 GHz) (J3160M) • Intel® Dual-Core-Prozessor J3060 (bis zu 2,48 GHz) (J3060M) • Dualkanal-DDR3/DDR3L-Speichertechnologie...
  • Seite 22 Audio * Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD- Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren. • Unterstützt Überspannungsschutz (ASRock Full Spike Protection) • ELNA Audio Caps. • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111GR • Unterstützt Wake-On-WAN...
  • Seite 23 Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.
  • Seite 24: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.
  • Seite 25: Integrierte Stiftleisten Und Anschlüsse

    J3710M J3160M J3060M 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper- Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
  • Seite 26 Serial-ATA-3-Anschlüsse Diese zwei SATA-3- SATA3_1 SATA3_2 (SATA3_1: Anschlüsse unterstützen siehe S. 1, Nr. 18) SATA-Datenkabel für (SATA3_2: interne Speichergeräte mit siehe S. 1, Nr. 17) einer Datenübertragungsge schwindigkeit bis 6,0 Gb/s. USB 2.0-Stiftleisten Neben zwei USB 2.0-Ports USB_PWR (9-polig, USB_23) an der E/A-Blende befindet DUMMY (siehe S.
  • Seite 27 J3710M J3160M J3060M 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse. 2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren: A.
  • Seite 28 Gehäuseeingriff-Stiftleiste Dieses Motherboard (2-polig, CI1) unterstützt die Gehäuse- Signal (siehe S. 1, Nr. 16) offen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingrifferkennungsdesign voraus. TPM-Stiftleiste Dieser Anschluss unterstützt das (17-polig, TPMS1) Trusted Platform Module- (TPM) (siehe S.
