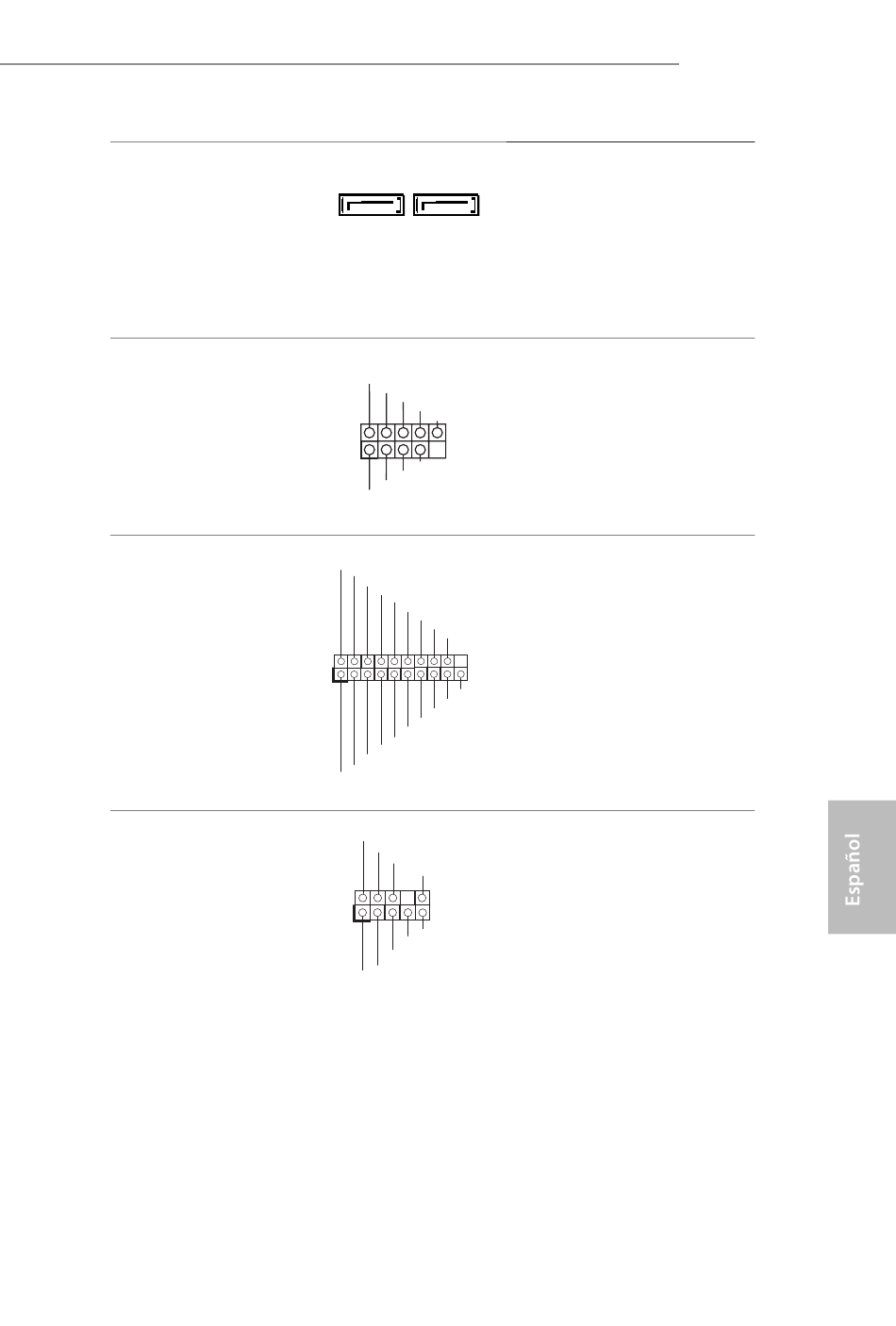

Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, Nº 12)
(SATA3_2:
consulte la pág.1, Nº 13)
Cabezales USB 2.0
(USB2_3 de 9 contactos)
(consulte la pág.1, Nº 11)
(USB4_5 de 9 contactos)
(consulte la pág.1, Nº 9)
Cabezal USB 3.1 Gen1
(USB3_1_2 de 19
contactos)
(consulte la pág.1, Nº 10)
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág.1, Nº 14)
SATA3_2 SATA3_1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Estos dos conectores SATA3
admiten cables de datos
SATA para dispositivos de
almacenamiento internos con una
tasa de transferencia de datos de
hasta 6,0 Gb/s.
Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 2.0 admite dos puertos.
Esta placa base tiene otra base
de conexiones. Esta base de
conexiones USB 3.1 Gen1
admite dos puertos.
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
J4105B-ITX
J4005B-ITX
51
