1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC'97 音频
面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的"FrontMic"（前麦克风）
选项卡，调整 "Recording Volume"（录音音量）。

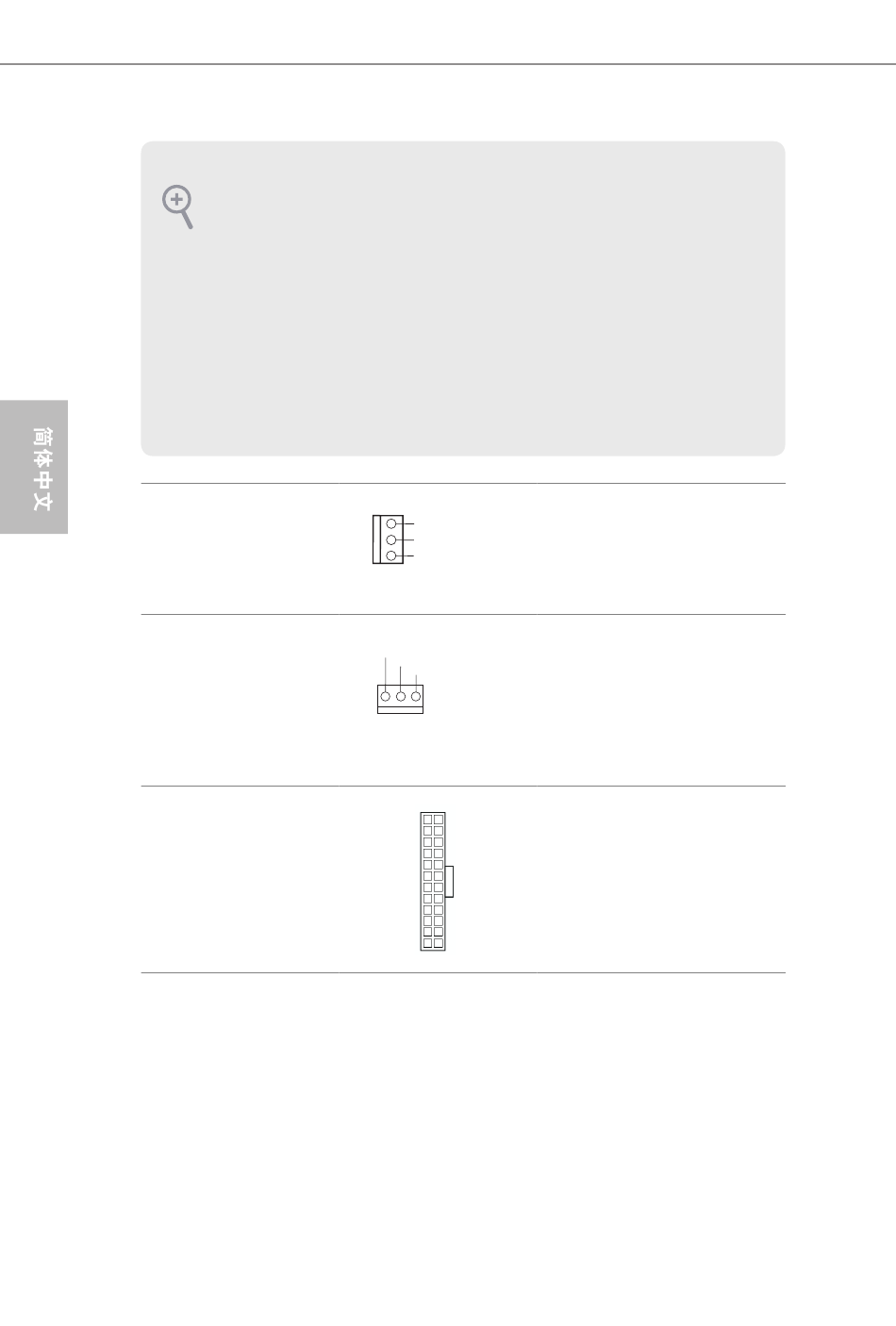

机箱风扇接口
(3 针 CHA_FAN1)
（见第 1 页， 第 6 个）
CPU 风扇接口
(3 针 CPU_FAN1)
（见第 1 页， 第 1 个）
ATX 电源接口
(24 针 ATXPWR1)
（见第 1 页，第 2 个）
106
请将风扇线连接到风扇接口
GND
并使黑线匹配接地针脚。
+12V
CHA_FAN_SPEED
请将 CPU 风扇线连接到该接
GND
+12V
口并使黑线匹配接地针脚。
CPU_FAN_SPEED
此主板提供 24 针 ATX 电源
12 24
接口。要使用 20 针 ATX 电
源，请沿针脚 1 和针脚 13
插接它。
1 13
