1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.
2. При использовании аудиопанели AC'97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

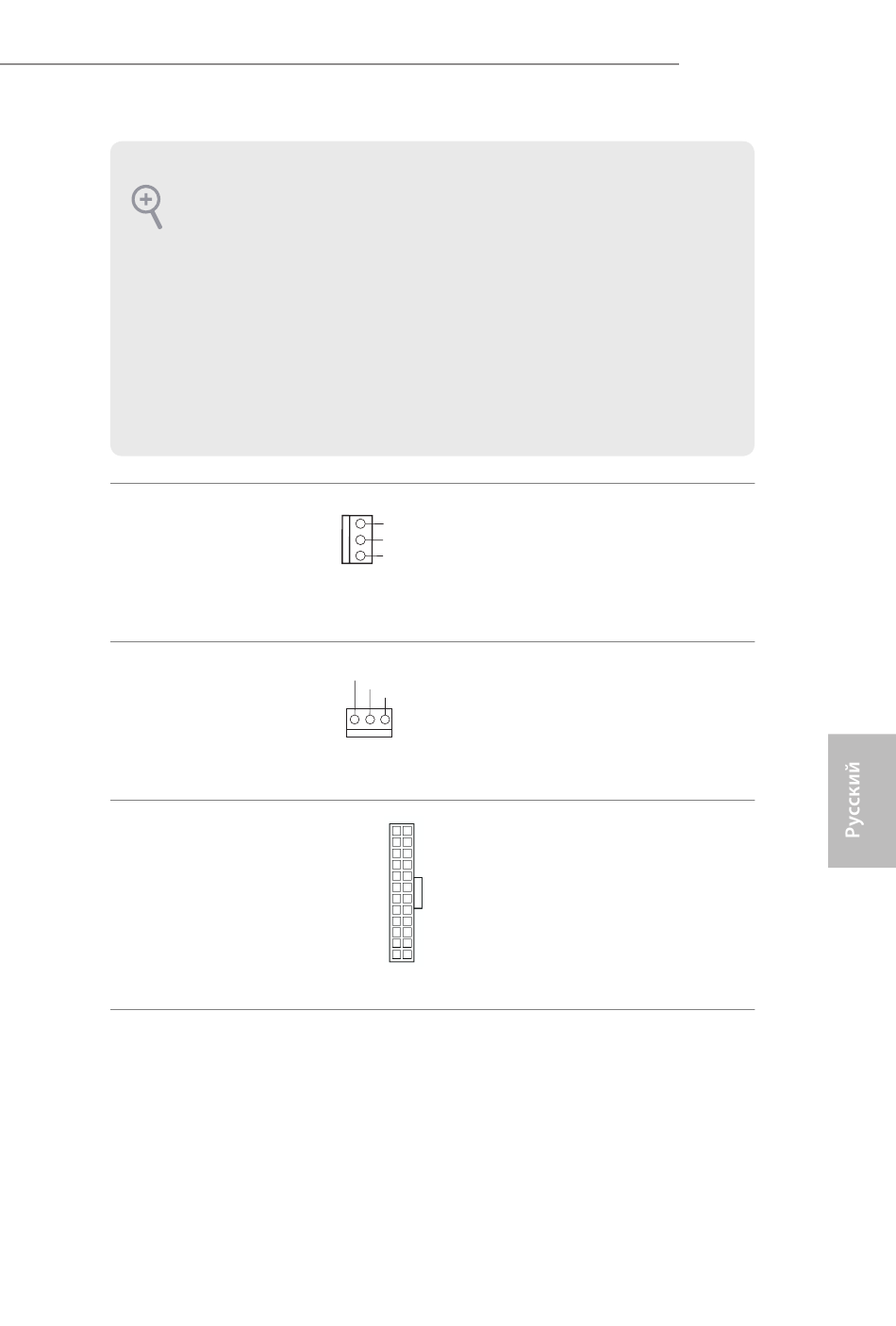

Разъем вентилятора
корпуса
(3 контакта, CHA_FAN1)
(см. стр. 1, № 6)
Разъем вентилятора
охлаждения процессора
(3 контакта, CPU_FAN1)
(см. стр. 1, № 1)
Разъем питания АТХ
(24 контакта, ATXPWR1)
(см. стр. 1, № 2)
Предназначен для
GND
подключения кабеля разъема
+12V
CHA_FAN_SPEED
вентилятора и подключения
черного провода к
заземлению.
Предназначен для
GND
+12V
подключения кабеля
CPU_FAN_SPEED
разъема вентилятора ЦП;
черный провод должен быть
подключен к заземлению.
Эта материнская плата
12 24
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль контакта
1 13
1 и контакта 13.
J4105B-ITX
J4005B-ITX
