1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA
para que pueda funcionar correctamente. Siga las instrucciones que se indican en
nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es
necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en
el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

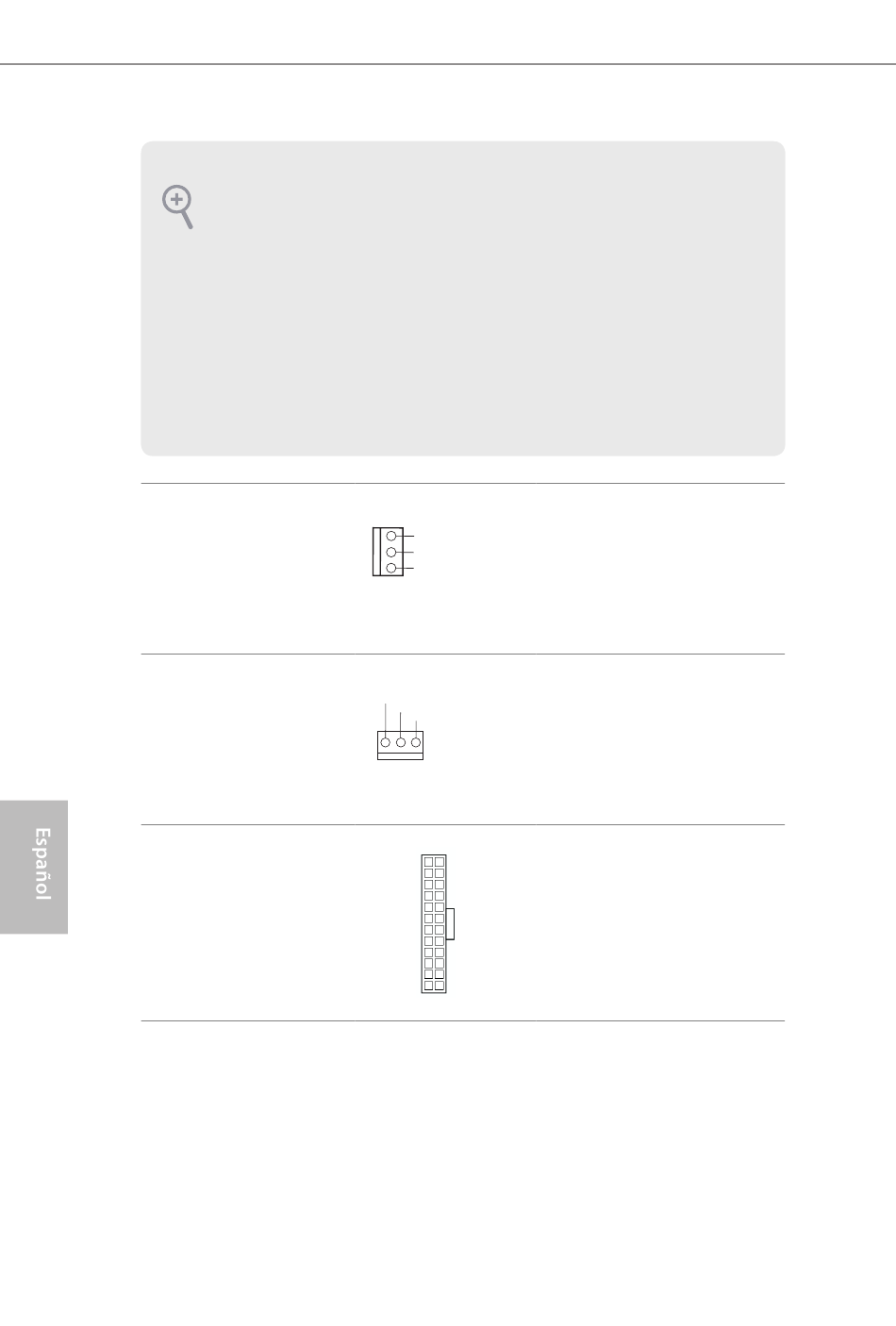

Conector del ventilador del
chasis
(CHA_FAN1 de 3
contactos)
(consulte la pág.1, Nº 6)
Conector del ventilador de la
CPU
(CPU_FAN1 de 3 contactos)
(consulte la pág.1, Nº 1)
Conector de alimentación
ATX
(ATXPWR1 de 24 contactos)
(consulte la pág.1, Nº 2)
52
Conecte el cable del ventilador
GND
al conector del ventilador y haga
+12V
coincidir el cable negro con el
CHA_FAN_SPEED
pin de conexión a tierra.
Conecte el cable del ventilador
GND
+12V
de la CPU al conector y haga
CPU_FAN_SPEED
coincidir el cable negro con el
pin de tierra.
Esta placa base contiene un
12 24
conector de alimentación ATX
de 24 contactos. Para utilizar
una toma de alimentación ATX
de 20 contactos, conéctela en los
contactos del 1 al 13.
1 13
