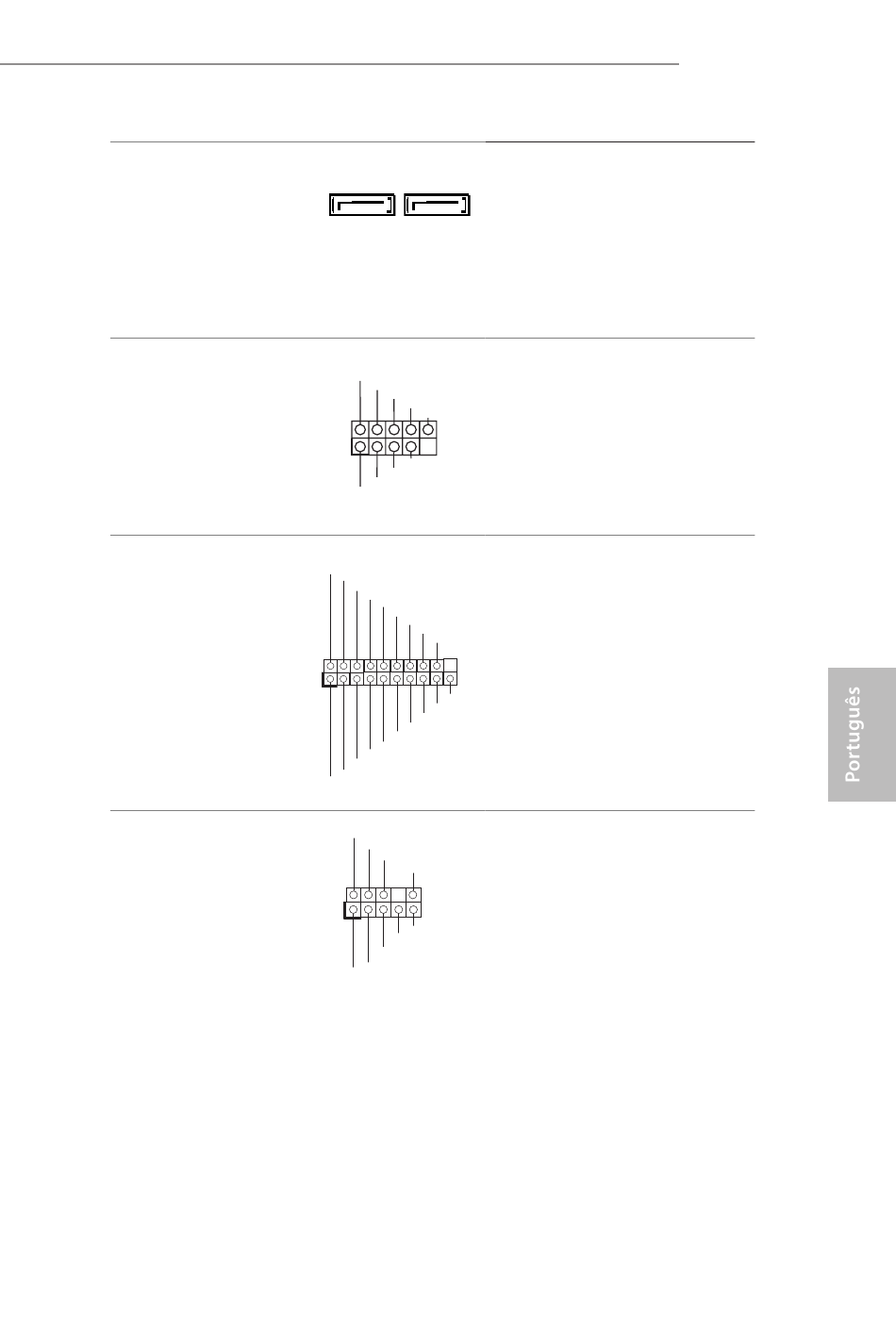

Conectores série ATA3
(SATA3_1:
ver p.1, N.º 12)
(SATA3_2:
ver p.1, N.º 13)
Plataformas USB 2.0
(USB2_3 de 9 pinos)
(ver p.1, N.º 11)
(USB4_5 de 9 pinos)
(ver p.1, N.º 9)
Plataforma USB 3.1 Gen1
(USB3_1_2 de 19 pinos)
(ver p.1, N.º 10)
Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 14)
SATA3_2 SATA3_1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Estes dois conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.
Há dois cabeçotes nesta placa-
mãe. Cada suporte USB 2.0 pode
suportar duas portas.
Há um cabeçote nesta placa-mãe.
Este suporte USB 3.1 Gen1 pode
suportar duas portas.
Este suporte destina-se à conexão
dos dispositivos de áudio no painel
de áudio frontal.
J4105B-ITX
J4005B-ITX
