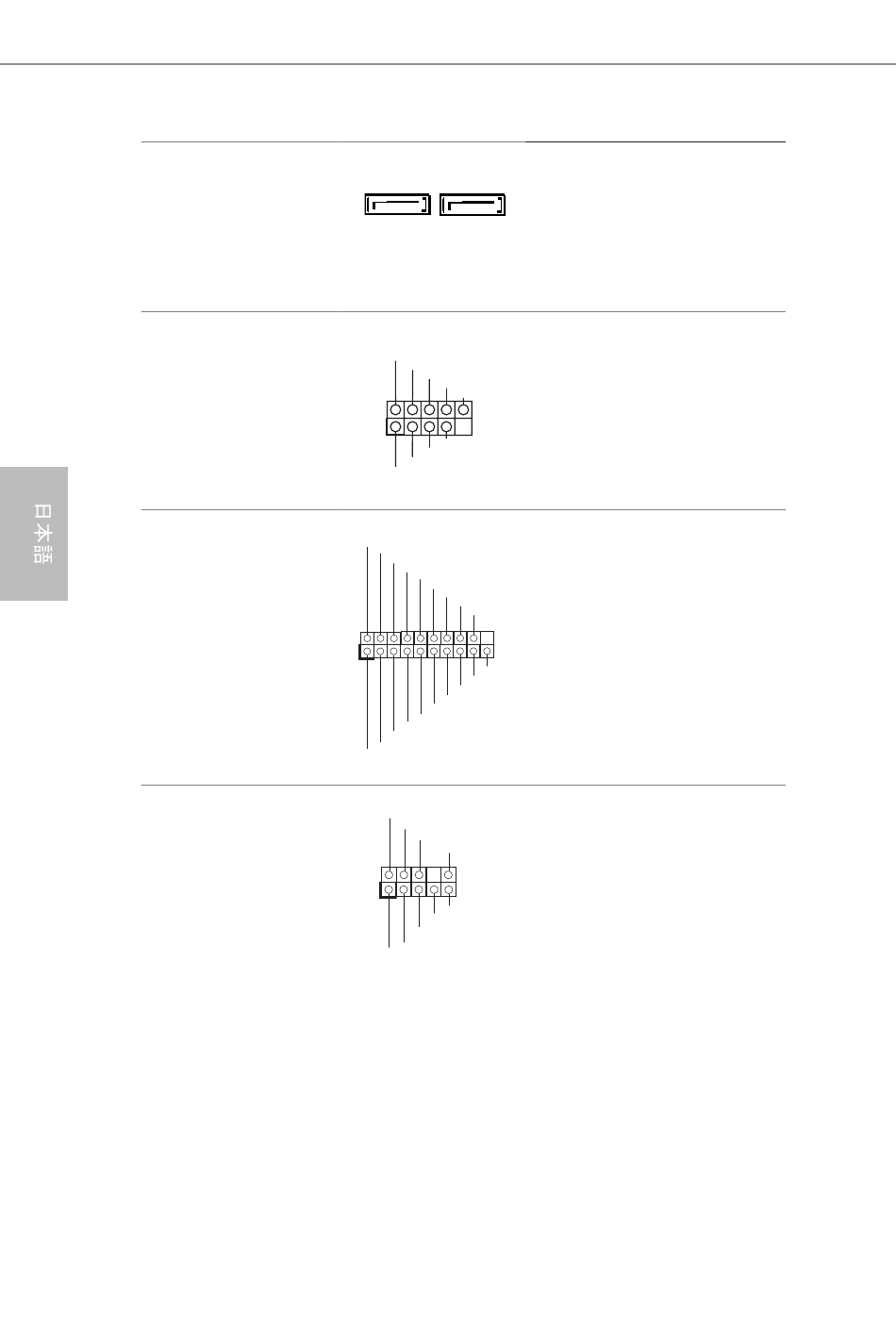

シリアル ATA3 コネクタ
(SATA3_1:
p.1、 No. 12 参照）
（SATA3_2 ：
p.1、 No. 13 参照）
USB 2.0 ヘッダー
（9 ピン USB2_3）
（p.1、 No. 11 参照）
（9 ピン USB4_5）
（p.1、 No. 9 参照）
USB 3.1 Gen1 ヘッダー
（19 ピン USB3_1_2）
（p.1、 No. 10 参照）
フロントパネルオーディ
オヘッダー
（9 ピン HD_AUDIO1）
（p.1、 No. 14 参照）
96
SATA3_2 SATA3_1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
これら 2 つの SATA3 コネクター
は、 最高 6.0 Gb/ 秒のデータ転
送速度で内部ストレージデバイ
ス用の SATA データケーブルを
サポートします。
このマザーボードには 2 つの
ヘッダーが装備されています。
各 USB 2.0 ヘッダーは、 2 つの
ポートをサポートできます。
このマザーボードには 1 つの
ヘッダーが装備されています。 こ
の USB 3.1 Gen1 ヘッダーは、 2
つのポートをサポートできます。
このヘッダーは、 フロントオー
ディオパネルにオーディオデバ
イスを接続するためのものです。
