ASROCK J4105B-ITX Bedienungsanleitung Seite 80

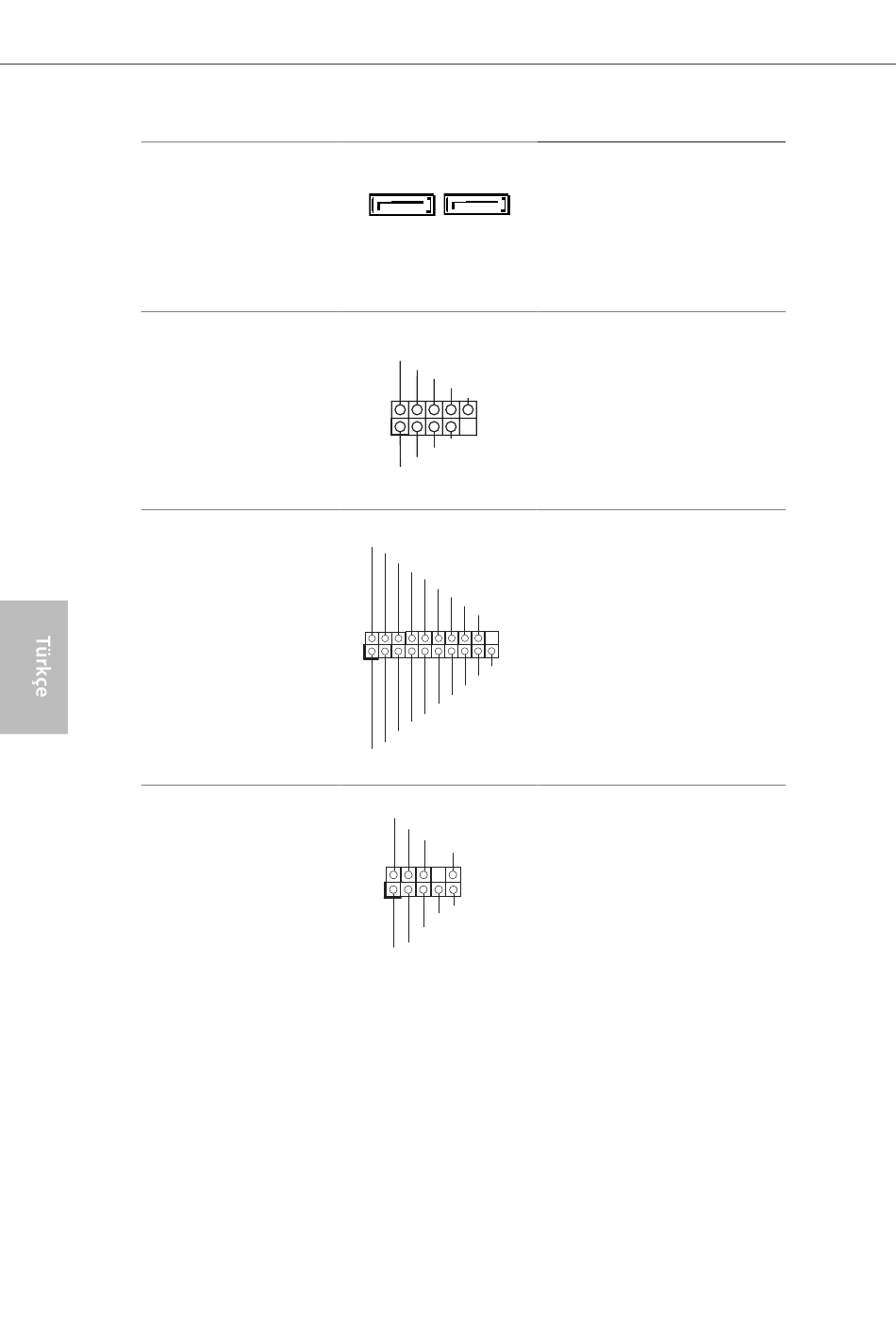

Seri ATA3 Bağlayıcıları
(SATA3_1:
bk. s.1, No. 12)
(SATA3_2:
bk. s.1, No. 13)
USB 2.0 Bağlantıları
(9-pin USB2_3)
(bk. s.1, No. 11)
(9-pin USB4_5)
(bk. s.1, No. 9)
USB 3.1 Gen1 bağlantısı
(19-pin USB3_1_2)
(bk. s.1, No. 10)
Ön Panel Ses Bağlantısı
(9 pimli HD_AUDIO1)
(bk. s.1, No. 14)
78
SATA3_2 SATA3_1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Bu iki SATA3 bağlayıcı, 6,0 Gb/
sn değerine kadar veri aktarım
hızına sahip dâhili depolama
aygıtlarına yönelik SATA veri
kablolarını destekler.
Bu ana kartta iki bağlantı vardır.
Her bir USB 2.0 bağlantısı,
iki adet bağlantı noktasını
destekleyebilir.
Bu ana kartta bir bağlantı vardır.
Bu USB 3.1 Gen1 bağlantısı,
iki adet bağlantı noktasını
destekleyebilir.
Bu bağlantı, ses aygıtlarının ön
ses paneline bağlanması içindir.
