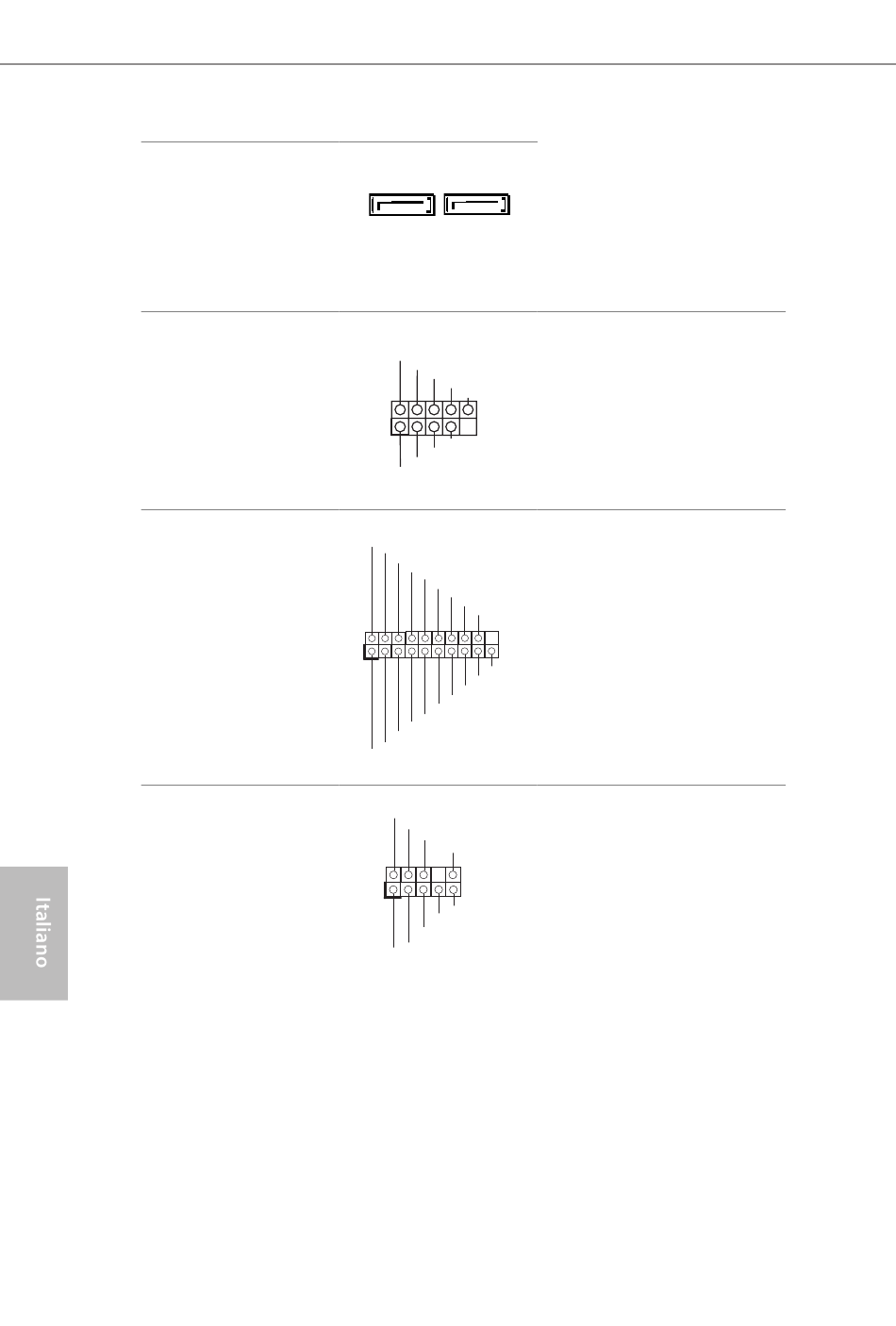

Connettori Serial ATA3
(SATA3_1:
vedere pag.1, n. 12)
(SATA3_2:
vedere pag.1, n. 13)
Header USB 2.0
(USB2_3 a 9 pin)
(vedere pag. 1, n. 11)
(USB4_5 a 9 pin)
(vedere pag. 1, n. 9)
Header USB 3.1 Gen1
(USB3_1_2 a 19 pin)
(vedere pag. 1, n. 10)
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 14)
42
SATA3_2 SATA3_1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Questi due connettori SATA3
supportano i cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.
Ci sono due connettori su
questa scheda madre. Ciascun
header USB 2.0 può supportare
due porte.
Su questa scheda madre c' è un
connettore. Questa basetta USB
3.1 Gen1 può supportare due
porte.
Questo header serve a collegare
i dispositivi audio al pannello
audio anteriore.
