1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler ancak bu işlevin düzgün
çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekme-
ktedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki ve kasa kılavuzundaki talimatları
izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprağı (GND) Toprağa (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları
bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine
gidin ve "Kayıt Ses Düzeyi" ayarını yapın.

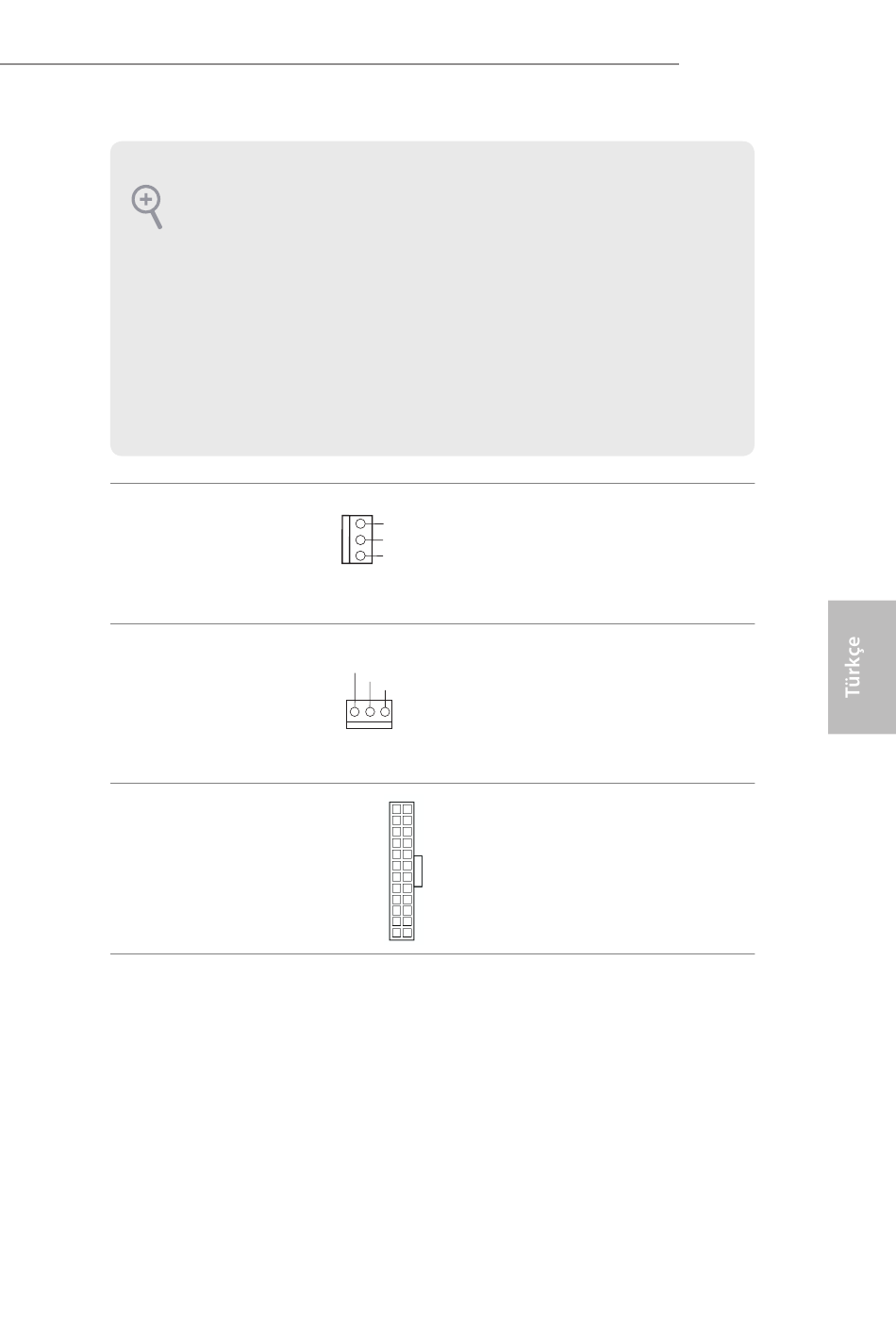

Kasa Fanı Bağlayıcı
(3 pimli CHA_FAN1)
(bk. s.1, No. 6)
İşlemci Fanı Bağlayıcı
(3 pimli CPU_FAN1)
(bk. s.1, No. 1)
ATX Güç Bağlayıcısı
(24 pimli ATXPWR1)
(bk. s.1, No. 2)
Lütfen fan kablosunu fan
GND
konektörüne takın ve siyah teli
+12V
CHA_FAN_SPEED
topraklama pinine bağlayın.
Lütfen CPU fan kablosunu
GND
+12V
konektöre bağlayın ve siyah teli
CPU_FAN_SPEED
topraklama pimine bağlayın.
12
24
Bu ana kart, 24 pimli ATX
güç bağlayıcısı sağlar. 20 pimli
ATX güç beslemesi kullanmak
için lütfen Pim 1 ve Pim 13'e
bağlayın.
1
13
J4105B-ITX
J4005B-ITX
79
