Endlagendämpfung Einstellen - Aventics CVI Series Betriebsanleitung

Beschädigung des Zylinders durch zu hohe Anschlagkräfte
Zu hohe Anschlagskräfte können den Zylinder zerstören.
Passen Sie die Endlagendämpfung entsprechend der Belastung während des Betriebs an.
Nachdem Sie die Kolbengeschwindigkeit geändert haben, müssen Sie die
Endlagendämpfung nachjustieren.

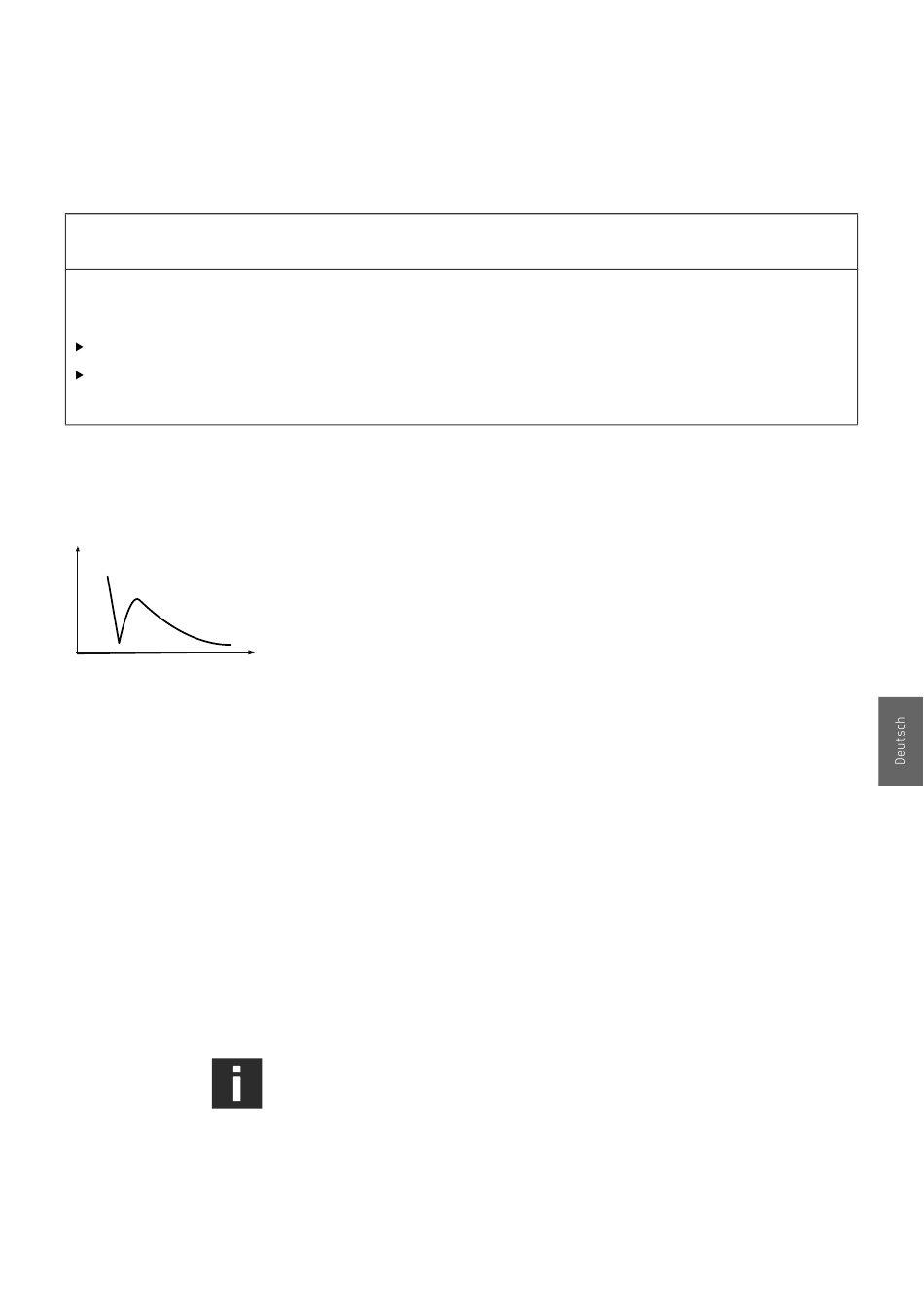

Stoßbeanspruchung
bei unterschiedlicher
Dämpfungseinstellung
Stoßbeanspruchung
D
B
A
C
Verfahrzeit in der Dämpfung
Pos. A–D
Dämpfungseinstellung
Pos. A
kleiner Durchfluss
Pos. D
großer Durchfluss
00127018
AVENTICS | CVI/TUS | R412004532–BDL–001–AE
8.1.2 Endlagendämpfung einstellen
ACHTUNG
Gehen Sie folgendermaßen vor:
1. Drehen Sie die Drosselschrauben zur Endlagendämpfung (6) im
Uhrzeigersinn bis zum Anschlag und wieder eine volle Umdrehung
zurück. Diese Grundeinstellung (A) verhindert, dass der Kolben
ungedämpft aufschlägt und der Zylinder beschädigt wird.
Wenn der Kolben durch eine schwingende Bewegung in die
Endlage fährt:
2. Drehen Sie die Drosselschraube gegen den Uhrzeigersinn, um
die Endlagendämpfung zu verringern.
Der Dämpfvorgang wird zeitlich kürzer und die
Stoßbeanspruchung erhöht sich (B).
3. Drehen Sie die Drosselschraube weiter gegen den
Uhrzeigersinn, bis die Stoßbeanspruchung das Minimum
erreicht (C).
4. Die Kolbengeschwindigkeit erhöht sich dabei weiter.
Wenn ein lautes Aufschlaggeräusch zu hören ist (D):
5. Drehen Sie die Drosselschraube im Uhrzeigersinn, bis die
Stoßbeanspruchung das Minimum erreicht (C).
Die ideale Endlagendämpfung ist erreicht, wenn die
Gesamthubzeit kurz und das Aufschlaggeräusch minimal ist.
Bei großen Pneumatiksystemen kann sich der Betriebsdruck
mit der Anzahl der Verbraucher ändern. Die
Endlagendämpfung muss dann auf den veränderten
Betriebsdruck eingestellt werden.
Inbetriebnahme und Betrieb
29
