16 AVENTICS | CVI/TUS | R412004532–BDL–001–AE
Zu diesem Produkt
Die abgebildete Übersichtszeichnung einer Zylinder-
Ventileinheit ist exemplarisch. Die abgebildete Konfiguration
besteht aus einem TRB-Zylinder und einem Ventil der Serie
CD07 mit Magnetspule. Je nach Konfiguration kann die
Zylinder-Ventileinheit mit Sensoren (SN6, ST6) und
Anbauteilen (z. B. einem Gabelkopf) ausgestattet sein.
5.3.1

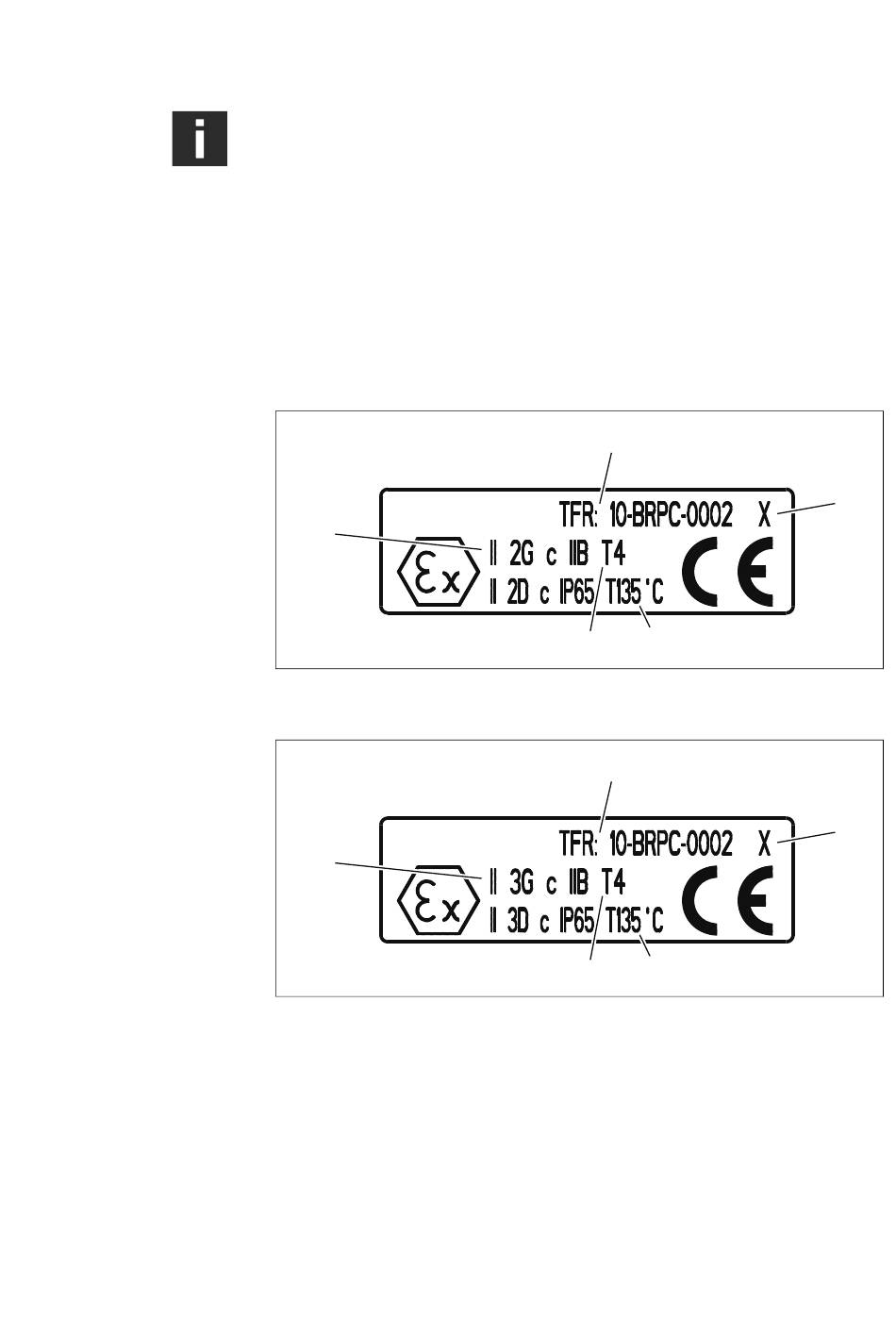

Kennzeichnung durch ATEX-Schild

LOGO
13
Abb. 2: ATEX-Schild für Zone 2G 2D
LOGO
13
Abb. 3: ATEX-Schild für Zone 3G 3D
13 Kennzeichnung nach ATEX-Richtlinie (gemäß beigefügter
Konformitätserklärung)
14 Technical File Reference Number
15 besondere Merkmale (siehe Einsatzbereiche)
16 maximale Oberflächentemperatur
17 Temperaturklasse
14
17 16
14
17 16
15
15
