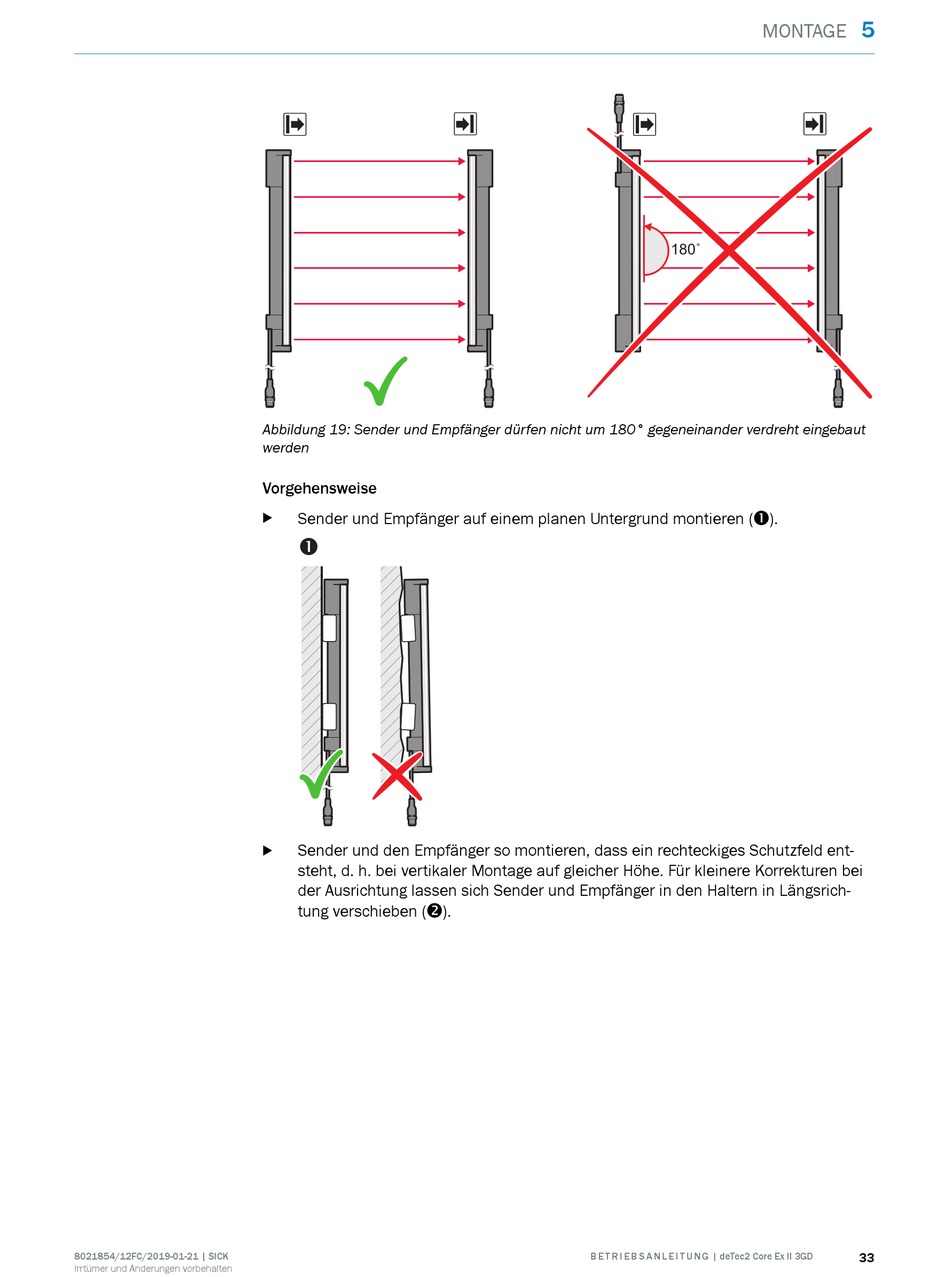

Abbildung 19: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
Vorgehensweise
Sender und Empfänger auf einem planen Untergrund montieren (!).
b
!
Sender und den Empfänger so montieren, dass ein rechteckiges Schutzfeld ent‐
b
steht, d. h. bei vertikaler Montage auf gleicher Höhe. Für kleinere Korrekturen bei
der Ausrichtung lassen sich Sender und Empfänger in den Haltern in Längsrich‐
tung verschieben (").
