12
TECHNISCHE DATEN
12.6 Maßzeichnungen
62 B E T R I E B S A N L E I T U N G | deTec2 Core Ex II 3GD
Schutzfeldhöhe in mm
1050
1200
1350
1500
1650
1800
1950
2100
1) Toleranz: ± 50 g.
29,5
(32,7)

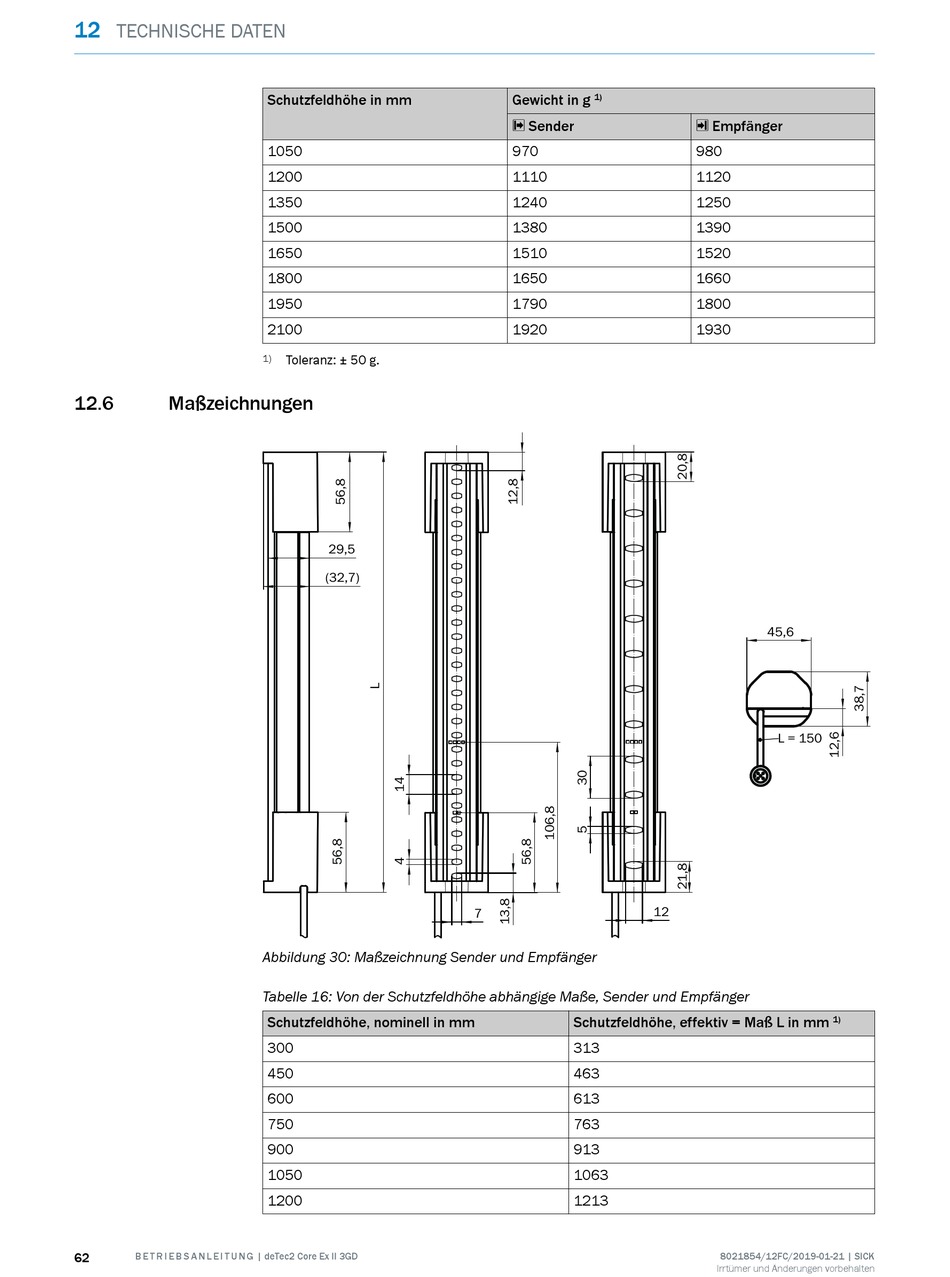

Abbildung 30: Maßzeichnung Sender und Empfänger
Tabelle 16: Von der Schutzfeldhöhe abhängige Maße, Sender und Empfänger
Schutzfeldhöhe, nominell in mm
300
450
600
750
900
1050
1200
Gewicht in g
1)
s Sender
970
1110
1240
1380
1510
1650
1790
1920
12
7
Schutzfeldhöhe, effektiv = Maß L in mm
313
463
613
763
913
1063
1213
r Empfänger
980
1120
1250
1390
1520
1660
1800
1930
45,6
L = 150
1)
